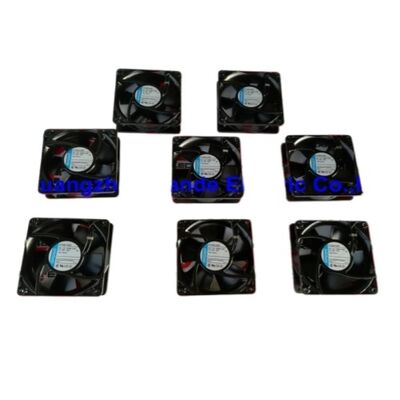

4114N-12HR Fener pendingin baru emb-Papst 4114N/12HR 4114N 12HR DC24V 345mA 8.3W

4114N-12HR. ebm-papst 120mm DC pendingin kipas angin 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / Industrial Inverter pendingin

ebm-papst 4114N / 12HR

4114N-12HR adalah kipas pendingin aksial 24V DC dari ebm-papst salah satu produsen terkemuka di dunia kipas industri dan motor,dengan kantor pusat di Jerman dan reputasi untuk produk pendingin teknik presisi. 4114N / 12HR adalah dari ebm-papst 4114N seri keluarga kipas DC 120mm untuk peralatan bertenaga 24V industri.

Aliran udara 126.3 CFM pada 4000 RPM membuat 4114N-12HR kipas 120mm berkinerja tinggi memberikan aliran udara yang jauh lebih banyak daripada kipas 120mm khas pada tegangan yang sama.Kinerja ini konsisten dengan aplikasi utamanya sebagai kipas pendingin untuk inverter industri, dimana disipasi daya IGBT yang tinggi membutuhkan aliran udara maksimum dalam format pemasangan panel standar 120mm.

Spesifikasi Utama

ebm-papst Engineering

ebm-papst diakui secara internasional untuk keunggulan teknik kipas angin. kipas angin industri mereka ditentukan dalam aplikasi yang menuntut di mana keandalan dan konsistensi kinerja penting:

Teknologi motor EC (komutasi elektronik):ebm-papst memelopori teknologi kipas angin EC ‡ DC brushless motor dengan komutasi elektronik yang efisien.4114N-12HR menggunakan desain motor tanpa sikat DC untuk umur panjang dan efisiensi tinggi dibandingkan dengan motor AC kutub berbayangan dalam aplikasi yang sama.

Efisiensi aliran udara yang tinggi:4114N / 12HR memberikan 126,3 CFM dari 8,3W, rasio aliran udara-ke-kekuatan yang mencerminkan desain bilah aerodinamis ebm-papst dan motor yang efisien.Penggemar DC industri standar dengan ukuran yang sama biasanya memberikan 80-100 CFM; output 126 CFM 4114N / 12HR mengidentifikasi sebagai unit berkinerja tinggi.

Aplikasi

Penggerak frekuensi variabel industri:Penggantian atau kipas pendingin langsung untuk VFD/inverter yang menggunakan pendingin bertenaga 24V dengan pemantauan kecepatan kipas ∙ spesifikasi umum di Siemens MICROMASTER, ABB ACS, Danfoss,dan platform penggerak serupa menggunakan kipas pendingin DC 24V.

Servo amplifier pendinginan:Kipas pendingin bertenaga 24V untuk lemari servo drive aliran udara 126 CFM menghilangkan panas dari tahap daya IGBT di kandang amplifier servo kelas menengah.

Peralatan otomatisasi industri:Pendinginan untuk pengontrol otomatisasi, catu daya, dan komputer industri yang membutuhkan kipas 120mm 24V DC dengan pemantauan kecepatan.

FAQ

T1: Apa yang diidentifikasi oleh akhiran HR dalam ebm-papst 4114N-12HR?

Dalam sistem penamaan ebm-papst, akhiran HR mengidentifikasi versi tertentu dengan perlindungan rotor yang terintegrasi dan output kecepatan (feedback takometer).Versi standar tanpa HR adalah 2-kabel (hanya daya); Versi HR memiliki 3 kabel termasuk output pemantauan kecepatan. Penunjukan HR diperlukan untuk aplikasi drive dan inverter yang membutuhkan deteksi kegagalan kipas melalui input sinyal kecepatan.

T2: Apa format output sinyal kecepatan kipas 4114N-12HR?

Output sinyal kecepatan dari kawat ketiga biasanya output pulsa kolektor terbuka yang menghasilkan dua pulsa per revolusi dalam banyak konfigurasi ebm-papst.Inverter atau pengontrol memantau frekuensi pulsa untuk menghitung RPM kipas aktualSpesifikasi output yang tepat (pulsa per revolusi, tegangan sinyal, kemampuan arus) dikonfirmasi dari lembar data ebm-papst 4114N / 12HR.

T3: Apakah 4114N-12HR kompatibel dengan catu daya 12V untuk operasi kecepatan rendah?

4114N-12HR dirating untuk 24V DC. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperatures. spesifikasi ebm-papst harus dikonsultasikan untuk tegangan operasi minimum sebelum menggunakan kipas di luar pasokan 24V nominalnya.

T4: Bagaimana saya mengkonfirmasi 4114N-12HR adalah pengganti yang tepat untuk kipas pendingin inverter saya?

Bandingkan spesifikasi label kipas yang gagal dengan 4114N-12HR: tegangan (24V DC), dimensi (120×120×38mm), dan jumlah konektor/kawat (3-kawat).Jika kipas asli adalah merek yang berbeda tetapi berbagi parameter ini, 4114N-12HR dapat berfungsi sebagai pengganti fungsional.mengkonfirmasi polaritas sinyal kecepatan kabel ketiga dan hitungan denyut jantung cocok spesifikasi input kesalahan kipas drive.
