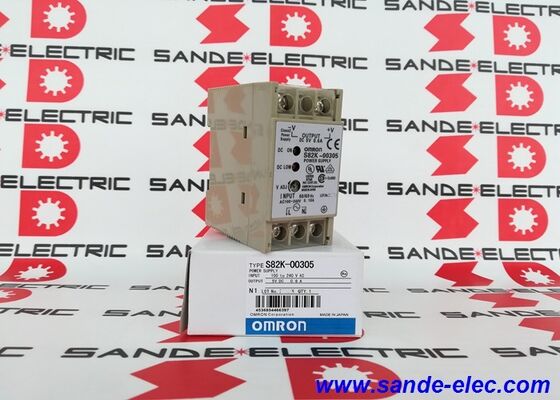

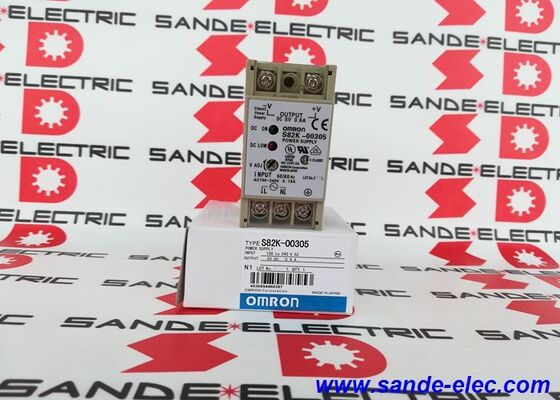

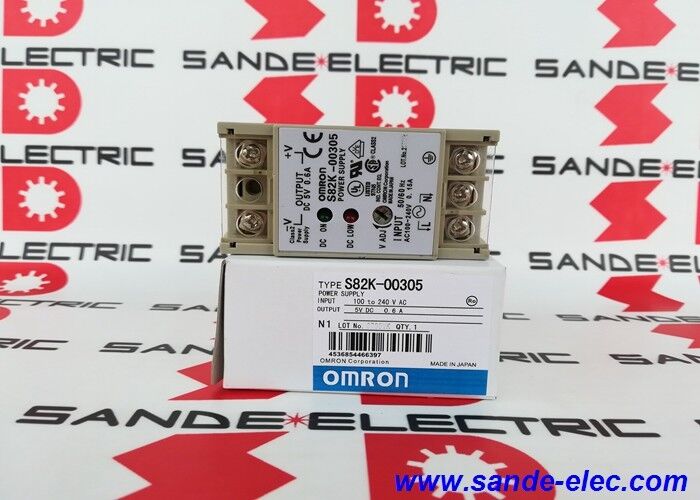

Omron S82K-00305 Sumber Daya AC100-240V Baru S82K00305

Omron S82K-00305 Serial S82K 3W DIN Rail Switch Power Supply 5V DC / 0.6A / 100240V AC / Kelas 2

3W pada 5V DC The Compact Logic Supply dalam kisaran S82K

S82K-00305 adalah anggota 5V DC, 3W dari keluarga catu daya switching S82K dari Omron, daya keluar terkecil dalam seri S82K dan satu-satunya varian yang secara khusus menghasilkan 5V DC pada 3W.Pada input jangkauan luas 100 ∼ 240 V AC, ia tidak memerlukan pilihan tegangan manual dan beroperasi di seluruh rentang global AC jaringan. dengan 0.6A tersedia di 5V DC, ia menyediakan arus yang cukup untuk papan logika kecil, daya sensor,sirkuit pengkondisian sinyal, dan sistem mikrokontroler yang menarik di bawah ambang batas ini.

The Class 2 classification indicates the supply meets Class 2 output requirements — the output is current-limited and power-limited such that it cannot sustain a hazardous arc or fire under fault conditionsKlasifikasi ini menyederhanakan kepatuhan kode kabel untuk kabel sisi beban di banyak yurisdiksi di mana tingkat daya Kelas 2 memungkinkan persyaratan perlindungan kabel yang berkurang.

Pada 3W, ini adalah pasokan khusus untuk beban tingkat logika, bukan rel 5V umum untuk aplikasi arus tinggi.5A) menyediakan arus yang lebih tinggi pada 5V dalam keluarga S82K yang sama jika beban membutuhkan lebih dari 0.6A.

Spesifikasi Utama

S82K Konteks Keluarga

Seri S82K mencakup 3W hingga 240W di berbagai tegangan output (5V, 12V, 15V, 24V).Ketika beban aplikasi membutuhkan lebih dari 0.6A pada 5V DC, langkah selanjutnya dalam kisaran 5V S82K adalah:

Mengkonfirmasi konsumsi arus kontinyu maksimum beban sebelum menentukan pasokan ̇ pasokan 3W yang berjalan pada arus kontinyu maksimum beroperasi pada batas termalnya.

FAQ

T1: Apa klasifikasi kekuatan Kelas 2 dan mengapa itu penting?

Kelas 2 adalah klasifikasi daya UL/NEC yang menunjukkan output pasokan terbatas arus dan daya terbatas pada tingkat yang tidak dapat menahan busur atau kebakaran berbahaya dalam kondisi kesalahan normal.S82K-00305 memenuhi persyaratan output Kelas 2 pada 3WDalam banyak instalasi yang diatur oleh NEC, kabel Kelas 2 di sisi beban dapat menggunakan konduktor gauge yang lebih ringan dan mengurangi persyaratan saluran / perlindungan dibandingkan dengan daya non-Kelas 2,menyederhanakan instalasi.

T2: output pasokan 5V adalah 0.6A. Apakah ini cukup untuk pasokan logika PLC?

Ini tergantung pada PLC tertentu dan anggaran daya. PLC kecil dan pengontrol dengan jumlah I / O rendah dapat berjalan dari 0,6A pada 5V (3W).atau beban 5V eksternal biasanya menarik lebih banyak. Periksa spesifikasi arus bus 5V PLC sebelum menentukan S82K-00305 menggunakan S82K-00705 atau S82K-01505 untuk pasokan logika arus yang lebih tinggi.

T3: Apakah S82K-00305 membutuhkan pilihan rentang untuk input 110V vs 230V?

Tidak. Masukan jangkauan luas menerima 100 ~ 240V AC secara otomatis tanpa pilihan jangkauan atau perubahan link.Masukan universal ini mencakup pasokan 100V Jepang dan Amerika Utara dan pasokan 220~240V Eropa dengan unit dan kabel yang sama.

T4: Apa yang terjadi ketika beban melebihi 0,6A pada S82K-00305?

Sirkuit perlindungan overload mengaktifkan, mengurangi atau mematikan output untuk melindungi pasokan dan beban.Mengoperasikan catu daya pada beban berlebihan berkelanjutan berisiko merusak komponen internal bahkan jika sirkuit perlindungan sedang bekerja.6A rating.

T5: Apakah S82K-00305 masih diproduksi, dan apakah ada setara Omron saat ini?

Status produksi seri S82K harus diverifikasi dengan dokumentasi Omron saat ini.Seri S8FS dan S8VK Omron memberikan kinerja yang setara atau lebih baik dalam format rel DIN yang sama. S8FS-C03505 menyediakan 5V DC / 0.6A / 3W dengan sertifikasi CE, UL, dan KC sebagai setara saat ini dalam kisaran produk Omron.
