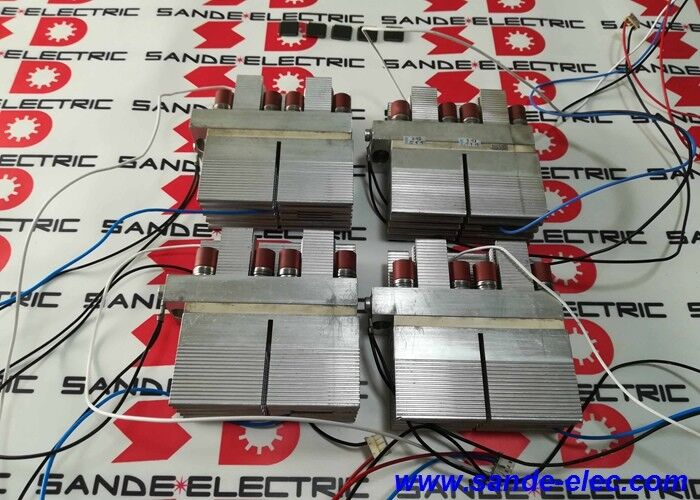

Baru SEMIKRON Power Module Silikon dikendalikan rectifier SKKQ560/14E

SKKQ560/14E. Semikron Semi-START Anti-Parallel Thyristor AC Switch 1400V / 560A / Amplifying Gate / Pressure Contact / C11 / Screw / Soft Starters

Anti-Parallel Thyristors Bagaimana AC Switch Bekerja

Sebuah tiristor tunggal melakukan arus hanya dalam satu arah ia menyala saat dipicu dan mati ketika arus secara alami terbalik.arus berganti arah setiap setengah siklusMengontrol kedua siklus setengah membutuhkan dua tiristor: satu untuk siklus setengah positif, satu untuk negatif.Menghubungkannya secara anti-paralel (katode dari satu ke anode dari yang lain) menciptakan saklar AC.

SKKQ560/14E mengemas kedua tiristor dalam satu tubuh modul kompak. dua tiristor, dua koneksi gerbang, satu rumah.tiga modul SKKQ (satu per fase) menggantikan enam thyristor terpisah yang sebaliknya memerlukan pemasangan individuFormat modul mengurangi jumlah komponen, kompleksitas kabel, dan waktu perakitan di bagian daya.

Spesifikasi Utama

Aplikasi Soft Starter 3 Modul, 3 Fase

Dalam motor starter lunak tiga fase standar, satu modul SKKQ dihubungkan secara berurutan dengan setiap fase pasokan motor.

• Fase L1: Satu modul SKKQ mengontrol arus ke terminal motor U
• Fase L2: Satu modul SKKQ mengontrol arus ke terminal motor V
• Fase L3: Satu modul SKKQ mengontrol arus ke terminal motor W

Dengan memvariasikan sudut pemicu tiristor (berapa lambat dalam setiap setengah siklus mereka dipicu), soft starter menyesuaikan tegangan RMS efektif yang diterapkan pada motor.sudut pemicu besar (penyebaran terlambat = RMS rendah) dan motor menerima tegangan yang berkurangSaat motor mempercepat, sudut pemicu berkurang secara progresif sampai tiristor memicu pada sudut nol (voltase penuh) dan motor berjalan pada tegangan jalur.

Tiga modul SKKQ560/14E mencakup peringkat motor mulai yang tergantung pada arus nominal motor dan siklus kerja kapasitas RMS 560A mendukung ukuran motor yang substansial pada tugas berkurang.

FAQ

T1: Apa perbedaan antara modul tiristor SKKQ dan SKKT/SKKE dari Semikron?

Penunjukan SKKQ menunjukkan pasangan anti-paralel dua tiristor yang saling bertentangan untuk switching bidirectional (AC).SKKT biasanya menunjukkan pasangan tiristor-tiristor atau tiristor-dioda dalam konfigurasi seri atau paralel untuk aplikasi konverter DC. SKKE menunjukkan pasangan tiristor-dioda. Pilih SKKQ untuk aplikasi switch AC (soft starter, AC power controller); pilih SKKT atau SKKE untuk aplikasi rectifier atau DC converter.

T2: Heat sink apa yang dibutuhkan untuk SKKQ560/14E dalam aplikasi soft starter?

Paket C11 membutuhkan heatsink permukaan datar dengan pola pemasangan sekrup yang sesuai.suhu lingkungan di dalam kandang, dan kehilangan daya tiristor pada arus operasi spesifik dan profil sudut pemicu.Gunakan alat desain termal Semikron atau grafik kehilangan daya lembar data perangkat untuk menghitung spesifikasi minimum heatsinks untuk aplikasi target.

T3: Berapa banyak modul SKKQ560/14E yang dibutuhkan untuk soft starter tiga fase?

Setiap modul menangani baik siklus setengah positif dan negatif dari arus fase melalui pasangan tiristor anti-paralelnya.Untuk motor tiga fase mulai lunak dengan koneksi fase in-line standar, tiga modul SKKQ dan sirkuit pengemudi gerbang terkait mereka membentuk bagian daya lengkap.

P4: Apa pentingnya tegangan nominal 1400V (14E) dalam aplikasi pasokan listrik standar?

Jaringan listrik industri standar di Eropa dan Asia adalah 400V AC line-to-line (690V dalam beberapa aplikasi).Aturan praktis untuk pemilihan tegangan tiristor adalah menurunkan tegangan puncak berulang ke sekitar 50% dari VDRM yang dinilai perangkatUntuk SKKQ560/14E pada 1400V, ini memberikan tegangan kerja derated sekitar 700V yang mencakup 400V jaringan dengan nyaman, dengan margin untuk transisi pasokan dan komutasi lonjakan.Rating 1400V memberikan margin keamanan yang memadai untuk aplikasi 480V (Amerika Utara) dan 600V juga.

Q5: Dapatkah SKKQ560/14E digunakan dalam AC power controller (AC voltage regulator) aplikasi di luar soft start?

Ya. modul thyristor anti-paralel dalam seri SEMISTART tidak terbatas pada motor soft starter.kontrol proses elektrolitik, kompensasi daya reaktif juga menggunakan pasangan tiristor anti-paralel dengan kontrol sudut tembakan.Modul yang sama yang menyediakan soft start untuk motor dapat digunakan sebagai phase-angle controller untuk beban resistif pada tegangan dan arus yang sama.
