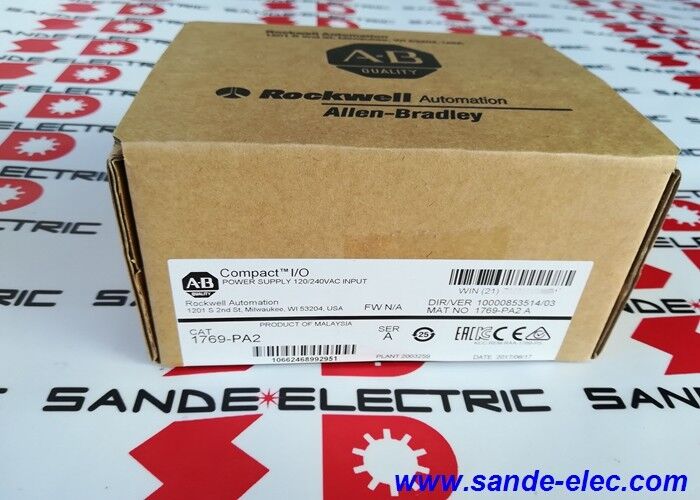

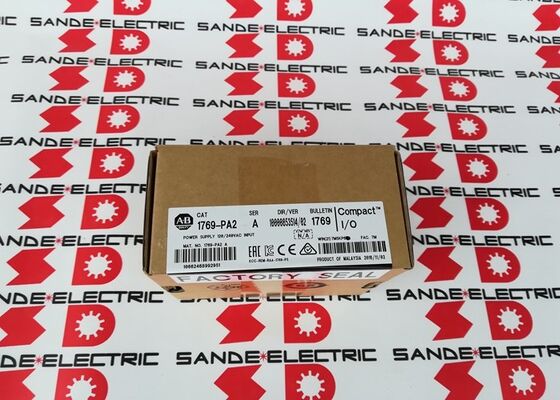

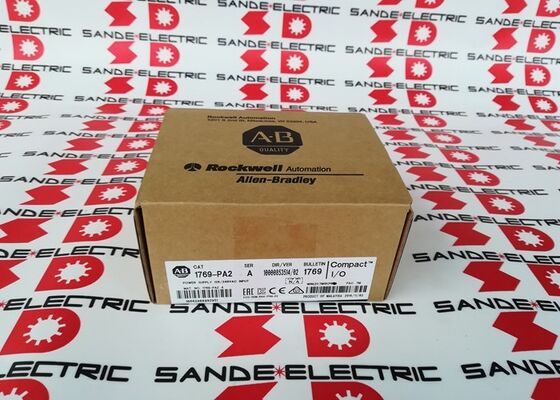

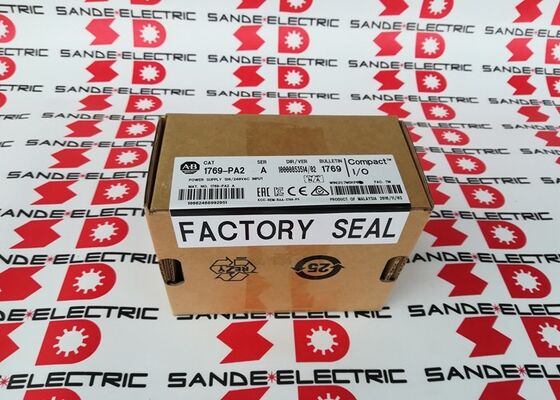

New AB 1769-PA2 CompactLogix Power Supply 1769PA2 dalam Kotak

Allen-Bradley 1769-PA2 ∙ Kompak I / O AC Power Supply Module ∙ 85 ∙ 265V AC / 2.0A @ 5V DC / 0.8A @ 24V DC / 16-Modul Kapasitas

Pasokan listrik untuk 1769 Compact I/O Bank

1769-PA2 adalah modul catu daya input AC untuk sistem I/O Kompak 1769 Allen-Bradley.Setiap bank 1769 Compact I / O modul membutuhkan catu daya ini adalah modul yang mengkonversi panel mains AC pasokan ke 5V DC dan 24V DC yang Compact I / O modul membutuhkan untuk beroperasi.

Sumber listriknyaRating jarak modul 8mendefinisikan sejauh mana distribusi daya mencapai: hingga 8 modul I/O ke kiri dan 8 ke kanan ¢ 16 modul total per bank pasokan listrik.atau jika kapasitas daya melebihi 16 modul, sumber daya tambahan ditambahkan untuk memperpanjang bank.

Listrik keluar dibagi antara dua rel:2.0A pada 5V DCdaya logika modul dan komunikasi backplane (elektronika modul I/O).0.8A pada 24V DCdaya 24V DC perangkat lapangan dan sirkuit output yang terhubung ke modul I/O.Setiap modul di bank menarik dari kedua rel sesuai dengan spesifikasi total tarik di semua modul di bank tidak boleh melebihi batas-batas ini di kedua rel.

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

Spesifikasi Utama

Koneksi Backplane

1769-PA2 terhubung ke 1769 Compact I/O backplane melalui mekanisme penguncian sisi lidah dan alur yang dibangun di sisi kiri dan kanan modul.Modul meluncur dan mengunci ke modul I/O atau pengontrol yang berdekatan, dan koneksi daya dan bus backplane dibuat melalui konektor samping ini.atau kabel antara modul diperlukan untuk distribusi daya di dalam bank.

Mekanisme konektor sisi yang sama ini memungkinkan catu daya untuk mendistribusikan daya di kedua arah kepada modul I/O yang dipasang di sisi kirinya dan di sisi kanannya secara bersamaan,sampai dengan jarak 8 modul per sisi.

FAQ

Pertanyaan 1: Apa perbedaan antara 1769-PA2 dan 1769-PA4?

Keduanya adalah catu daya AC-input 1769 Compact I/O. PA2 menyediakan 2.0A pada 5V DC dan 0.8A pada 24V DC. PA4 menyediakan 4.0A pada 5V DC dan 2.0A pada 24V DC Menggunakan PA4 untuk bank yang lebih besar dengan total modul yang lebih tinggi arus tarik, atau jika kebutuhan daya medan 24V DC melebihi 0,8A. Hitung total konsumsi 5V dan 24V dari semua modul di bank sebelum menentukan.

T2: Bagaimana pilihan input 120V/240V dibuat pada 1769-PA2?

Saklar geser yang tertanam di bagian depan atau atas modul (dapat diakses dengan obeng untuk mencegah pengalihan yang tidak disengaja) memilih antara input nominal 120V dan 240V AC.Memverifikasi dan mengatur saklar ini untuk mencocokkan panel tegangan pasokan sebelum menghubungkan listrik utama. rentang input AC 85265V yang luas berarti modul mentolerir variasi tegangan yang signifikan di sekitar salah satu pengaturan nominal.

T3: Bank memiliki 10 modul I/O ¢ dapat satu 1769-PA2 daya mereka semua?

Dengan jarak 8 modul di setiap sisi membatasi jangkauan fisik dari catu daya, bukan hanya kapasitas saat ini.Modul ke-9 dan ke-10 berada di luar jarak yang ditetapkan dan mungkin tidak menerima daya yang cukup.. Posisikan catu daya dalam 8 modul dari modul terjauh dalam kedua arah, atau menambahkan catu daya kedua untuk memperpanjang bank.0A pada 5V DC atau 0.8A pada 24V DC, verifikasi anggaran saat ini juga.

Q4: Apakah 1769-PA2 memiliki overload atau perlindungan sirkuit pendek?

Ya. Sekring internal (Wickmann 19195-3.15A atau setara) memberikan perlindungan terhadap sirkuit pendek dan overload pada input AC. Sekring adalah komponen internal yang tidak dapat diganti pengguna di lapangan.Jika sekring meledak oleh kesalahan huluMengatasi penyebab akar dari overload atau sirkuit pendek sebelum memasang modul pengganti.

T5: Apakah 1769-PA2 kompatibel dengan sistem CompactLogix serta MicroLogix?

Ya. 1769-PA2 menggerakkan modul I/O Compact 1769 dalam konfigurasi CompactLogix dan MicroLogix 1500. Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules). Konfirmasi persyaratan catu daya spesifik dari dokumentasi desain sistem MicroLogix 1500 atau CompactLogix.
