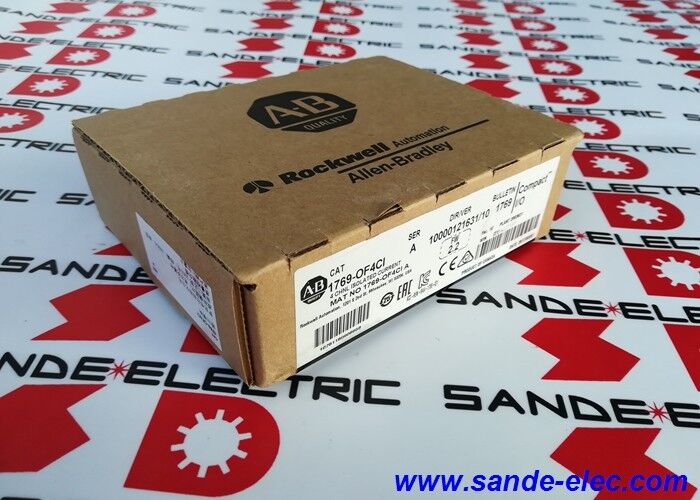

1769-OF4CI AB PLC Modul 1769OF4CI

1769-OF4CI. Compact I/O 4-Channel Isolated Analog Current Output 420mA / 110ms / No Field Cal / EGU / PID / MicroLogix 1500 & CompactLogix

Empat Hasil yang Terisolasi Secara Individual

Modul output analog standar berbagi referensi umum di semua saluran output.perbedaan tegangan modus umum antara sirkuit beban muncul di seluruh output dapat menciptakan arus loop tanah yang muncul sebagai kesalahan sinyal pada aktuator.

1769-OF4CI menangani hal ini dengan isolasi saluran individu.Perbedaan potensi tanah antara empat perangkat lapangan yang terhubung ke modul ini tidak merusak output saluran mana punUntuk instalasi di mana perangkat lapangan ‡ katup kontrol, drive frekuensi variabel, posisi ‡ memiliki referensi tanah yang berbeda di seluruh mesin atau proses,output yang terisolasi secara individual menghilangkan hardware workaround dari isolator sinyal eksternal.

Spesifikasi Utama

Empat Pilihan Format Data ¢ Output Apa yang Dibutuhkan Program

Sebagian besar modul output analog menerima bilangan bulat mentah dari program dan mengubahnya menjadi arus.1769-OF4CI menambahkan tiga opsi format tingkat tinggi yang memungkinkan programmer memilih cara yang paling alami untuk mengekspresikan output setpoint:

mentah/proporsi:Standar untuk program yang menghitung output saat ini sebagai nilai bilangan bulat.

Unit Teknik (EGU):Program ini mengirim nilai dalam unit teknik bar, °C, m3/h, atau unit kustom apa pun.Program ini tidak membutuhkan perhitungan skala.

Skala untuk PID:Output terhubung langsung ke output CV (variabel kontrol) instruksi PID.Modul menerima output PID dalam persentase (0?? 100%) dan mengubahnya ke kisaran saat ini ?? output instruksi PID langsung mendorong output analog tanpa logika skala tambahan.

Persentase jangkauan penuh:Program ini mengirim persentase (0?? 100%) dan modul mengubahnya ke kisaran arus yang dikonfigurasi. berguna untuk antarmuka di mana persentase kapasitas output adalah ekspresi alami.

Skenario Aplikasi

Kontrol aliran multi-zona:Empat katup kontrol pada empat cabang proses independen, masing-masing merujuk pada potensi tanah yang berbeda.1769-OF4CI menyediakan satu output terisolasi per katup tidak ada interferensi antar saluran terlepas dari perbedaan potensial antara tubuh aktuator katup.

Pintu suhu PID:Empat suhu zona tungku PID loop dalam satu output program CompactLogix melalui tunggal 1769-OF4CI.Format Scaled-for-PID memungkinkan output CV setiap instruksi PID untuk langsung mengemudi satu saluran modul tanpa logika skala menengah.

Referensi kecepatan VFD campuran:Empat drive frekuensi variabel yang menerima referensi kecepatan analog 4×20mA dari satu modul.Penggerak dapat berbagi sumber daya AC yang sama tetapi memiliki referensi sinyal tanah yang berbeda.

FAQ

T1: Apakah saluran 1769-OF4CI bisa mencampur sinyal 0-20mA dan 4-20mA pada modul yang sama?

Ya, setiap saluran dapat dikonfigurasi secara individual untuk rentang output 020mA atau 420mA.Saluran 0 dapat diatur menjadi 4 ¢ 20mA untuk katup kontrol sementara saluran 1 dikonfigurasi untuk 0 ¢ 20mA untuk jenis aktuator yang berbeda. Pengaturan rentang dibuat dalam konfigurasi I / O modul dalam perangkat lunak pemrograman.

T2: Apa arti dari Rating Jarak Pasokan Listrik 8?

Modul I/O kompak mengambil daya dari bus daya lokal pengontrol.Rating Power Supply Distance of 8 menunjukkan seberapa jauh 1769-OF4CI dapat diposisikan dari modul catu daya di Compact I / O bankRating yang lebih tinggi berarti pengambilan arus yang lebih besar dari bus Rencanakan posisi slot modul dalam rak I/O Compact sesuai.

T3: Apakah 1769-OF4CI kompatibel ke belakang dengan pengontrol Seri A dan Seri B?

Modul itu sendiri hadir dalam sebutan Seri A dan Seri B. Kedua seri 1769-OF4CI secara fungsional kompatibel dengan pengontrol yang tercantum (MicroLogix 1500 dan CompactLogix).Penunjukan seri mencerminkan revisi perangkat keras; antarmuka pemrograman modul dan konfigurasi format data adalah sama antara seri.

T4: Gauge kawat tembaga apa yang harus digunakan dengan 1769-OF4CI?

Modul ini menentukan kawat Tembaga-90 AWG ¢ konduktor tembaga standar dengan kelas suhu isolasi 90 °C.Pemilihan ukuran AWG tergantung pada panjang kabel dan penurunan tegangan yang dapat diterima selama loop 4 ∼ 20 mAUntuk tipikal instrument-to-panel berjalan hingga 300 meter, AWG 18 untuk AWG 22 padat atau stranded konduktor tembaga umumnya digunakan.Gunakan kabel twisted-pair terlindung untuk kabel sinyal analog untuk meminimalkan gangguan EMC.

T5: Untuk apa pintu pengganti 1769-RD digunakan?

1769-RD adalah penutup pintu pengganti untuk penutup akses depan 1769-OF4CI.Pintu depan menutupi terminal kabel modul ketika tertutup dan melindungi dari kontak atau kontaminasi yang tidak disengajaJika pintu rusak atau rusak, 1769-RD menyediakan penggantian langsung yang mengembalikan perlindungan mekanik modul tanpa mengganti modul penuh.
