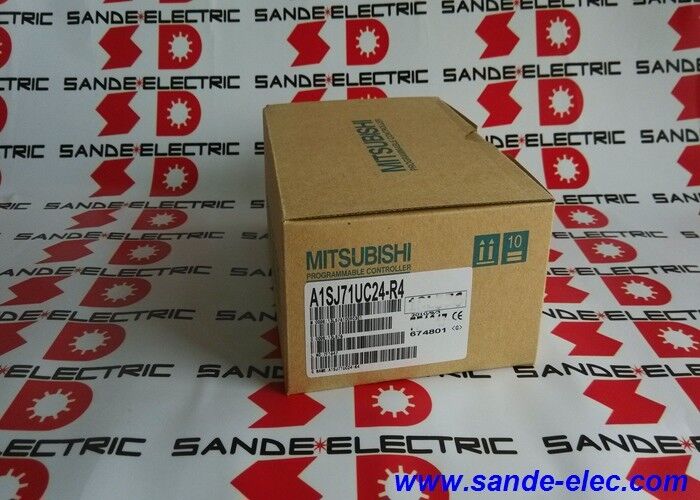

Unit Mitsubishi A1SJ71UC24-R4 atau A1SJ71UC24R4 Baru

Mitsubishi A1SJ71UC24-R4 MELSEC-A Komputer Link Modul RS-422 / RS-485 / 0.3 19.2kbps / 500m / 2 Piece Terminal Block

Komunikasi serial antara CPU MELSEC-A dan perangkat eksternal

A1SJ71UC24-R4 adalah modul tautan komputer untuk platform PLC MELSEC-A Mitsubishi modul yang menambahkan saluran komunikasi serial RS-422/RS-485 ke rak seri A.Hal ini memungkinkan CPU MELSEC-A untuk bertukar data dengan perangkat eksternal: komputer, terminal HMI, PLC lainnya, dan instrumen lapangan cerdas yang berkomunikasi melalui RS-422 atau RS-485 serial link.

Modul ini mendukung fungsi link komputer dan multi-drop link.memungkinkan komputer untuk membaca dan menulis data perangkat PLC (register, kontak, timer, counter) menggunakan protokol khusus Mitsubishi.Multi-drop link memungkinkan saluran komunikasi tunggal untuk melayani beberapa stasiun budak hingga 32 alamat stasiun didukung pada satu segmen RS-422/485.

Penunjukan U dalam A1SJ71UC24-R4 mengidentifikasi versi kemampuan yang diperluas. Selain fungsi tautan komputer standar, UC24-R4 mendukung akses ke perangkat yang diperluas oleh AnACPU, AnUCPU, dan A2US(H) CPU,dan akses ke stasiun jaringan MELSECNET/10 lainnya melalui CPU yang terhubungHal ini membuatnya kompatibel dengan berbagai jenis CPU MELSEC-A daripada dasar A1SJ71C24-R4.

Spesifikasi Utama

RS-422 dan RS-485

Ketika A1SJ71UC24-R4 adalah stasiun pertama atau terakhir pada segmen bus RS-422/485, sebuah resistor terminal harus dihubungkan melintasi pasangan diferensial penerima dan pemancar.Nilai yang benar tergantung pada jenis kabel:

• RS-422:330Ω, 1/4W antara RDA dan RDB, dan antara SDA dan SDB
• RS-485:110Ω, 1/2W antara RDA dan RDB

Hilang atau nilai terminasi yang salah menyebabkan kesalahan komunikasi data, terutama pada tingkat baud yang lebih tinggi dan kabel yang lebih panjang.Semua perangkat pada segmen RS-422/485 yang sama harus menggunakan standar komunikasi yang sama tidak didukung pencampuran perangkat RS-422 dan RS-485 pada satu segmen.

Nomor stasiun diatur menggunakan switch nomor stasiun di permukaan modul, dengan kisaran yang valid 00 hingga 31.

FAQ

Q1: Apa perbedaan antara A1SJ71UC24-R4 dan A1SJ71C24-R4?

Keduanya adalah modul link komputer MELSEC-A dengan antarmuka RS-422/RS-485 dan dimensi fisik yang sama.AnUCPUUntuk tipe CPU di luar kisaran dasar MELSEC-A, UC24-R4 adalah pilihan yang kompatibel.

T2: Berapa banyak perangkat eksternal yang dapat terhubung ke satu A1SJ71UC24-R4?

Modul ini mendukung hingga 32 alamat stasiun (00 sampai 31) pada segmen RS-422/485 tunggal dalam konfigurasi multi-drop.jumlah perangkat dibatasi oleh panjang kabel (segmen total 500m), laju baud yang dipilih, dan kapasitas beban unit penerima RS-485 dari perangkat yang terhubung.

T3: Protokol transmisi apa yang didukung A1SJ71UC24-R4?

Modul ini mendukung transmisi full-duplex dan half-duplex, empat protokol komunikasi khusus, mode tanpa protokol untuk komunikasi serial generik, dan mode bidirectional.Pemilihan protokol dilakukan melalui saklar pada modulMode tanpa protokol memungkinkan membaca dan menulis data serial mentah dari program PLC ladder, memungkinkan komunikasi dengan perangkat yang tidak mendukung protokol khusus Mitsubishi.

T4: Bisakah A1SJ71UC24-R4 berkomunikasi dengan perangkat pihak ketiga yang menggunakan RS-485?

Ya, menggunakan mode tanpa protokol atau varian protokol yang kompatibel. Untuk komunikasi Modbus RTU secara khusus, varian A1SJ71UC24-R4-S2 adalah pilihan yang tepat.Modul dasar R4 menggunakan protokol khusus Mitsubishi sendiri atau mode tanpa protokol untuk pertukaran serial khusus.

T5: Apa yang harus diperiksa jika modul menunjukkan kesalahan komunikasi setelah instalasi?

Memverifikasi bahwa resistor terminal dipasang di stasiun pertama dan terakhir pada segmen bus RS-422/485 dengan nilai resistensi yang benar.Konfirmasi semua perangkat pada segmen kabel konsisten (semua RS-422 atau semua RS-485). Verifikasi pengaturan nomor stasiun sesuai dengan penugasan alamat diprogram. Periksa kabel perisai di tanah di satu ujung saja dan panjang kabel tidak melebihi 500m.
