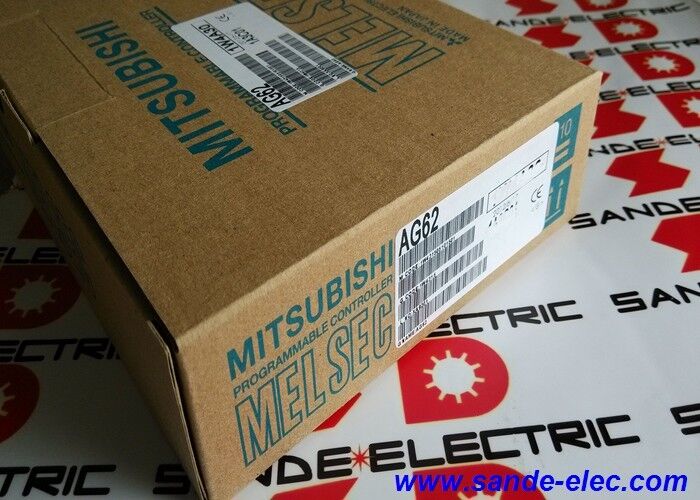

Unit Kartu Modul I/O Cadangan Mitsubishi AG62 PLC AG-62

AG62∙ Mitsubishi MELSEC-A Series Dummy Module ∙ QA65B / QA68B Extension Base Unit / Slot Protection / M4 Fixing Screws

Apa Fungsi Modul Dummy dan Mengapa Slot Kosong Membutuhkan Perlindungan

Unit dasar ekstensi MELSEC-A menyediakan beberapa slot modul yang menerima modul I/O, modul fungsi khusus, dan kartu komunikasi.tidak mungkin bahwa semua slot di basis ekstensi diisi beberapa slot tetap kosong, baik karena instalasi awal tidak memerlukan kapasitas itu, atau karena ruang yang disediakan untuk ekspansi di masa depan.

Sebuah slot modul kosong mengekspos pin konektor backplane. Konektor yang terpapar menumpuk debu, partikel konduktif, kelembaban, dan swarf mesin di lingkungan produksi.Kontaminan ini dapat menjembatani kontak, mengurangi integritas sinyal pada bus, atau menyebabkan gangguan intermiten yang sulit dilacak kembali ke sumber kontaminasi.

Modul boneka AG62 mengisi slot kosong dengan penutup padat, proporsi yang benar.Ini melindungi konektor dan slot dari kontaminasi lingkungan tanpa mempengaruhi operasi modul yang dipasangBus terus beroperasi secara normal. Modul dummy menempati ruang fisik tetapi tidak membawa elektronik dan tidak menarik daya.

Spesifikasi Utama

M4 Memperbaiki Sekrup Penting Tombol yang Tepat

AG62 mengamankan ke unit dasar dengan sekrup pemasangan M4, diperketat ke 78 ‰ 118 N-cm. Jangkauan torsi ini tidak sewenang-wenang ‰ adalah jangkauan yang:

• Memberikan kekuatan penjepit yang cukup untuk menahan modul dummy dengan kuat di slot sehingga tidak bisa bergetar longgar di bawah getaran
• Menghindari over-penegakan yang dapat strip benang M4 di unit dasar kepala pemasangan

Gunakan sekrup torsi yang dikalibrasi yang diatur ke titik tengah (sekitar 100 N-cm) untuk pemasangan yang konsisten di beberapa modul dummy.Modul yang kurang ketat dalam lingkungan getaran tinggi dapat bekerja longgar dari waktu ke waktu dan jatuh ke rongga unit dasar.

Skenario Aplikasi

Instalasi baru dengan beban I/O parsial:Sistem kontrol mesin memasang basis ekstensi QA68B dengan empat modul I/O, meninggalkan empat slot kosong.melindungi konektor selama operasi mesin di lingkungan pemotongan logam di mana kabut pendingin dan swarf hadir.

Perencanaan ekspansi di masa depan:Seorang insinyur berencana untuk menambahkan modul input analog ke sistem MELSEC-A pada fase berikutnya dari sebuah proyek.Modul dummy AG62 melindungi slot ekspansi yang disediakan sampai modul fase kedua dipesan dan dipasang.

Perlindungan rak I/O jarak jauh:Sebuah rak I/O jarak jauh ditempatkan di dekat mesin penggiling. Bahkan rak I/O yang dikonfigurasi sepenuhnya kadang-kadang memiliki slot yang tidak digunakan. Modul AG62 melindungi slot ini dari akumulasi debu penggiling.

FAQ

T1: Apakah modul dummy AG62 bekerja pada unit dasar MELSEC-Q atau MELSEC-iQ-R?

No. AG62 dirancang untuk seri MELSEC-A, khususnya unit dasar ekstensi QA65B dan QA68B.dan konfigurasi konektorModul palsu untuk platform tersebut memiliki nomor bagian terpisah yang spesifik untuk seri Q dan iQ-R.

T2: Apakah memasang AG62 mempengaruhi sistem I/O alamat atau program?

AG62 tidak membawa elektronik, tidak menarik arus latar belakang, dan tidak menghasilkan sinyal bus.Program PLC dan konfigurasi alamat I/O tidak terpengaruh oleh keberadaan atau tidaknya modul dummyModul dummy adalah pengisi slot mekanis tanpa fungsi listrik.

T3: Berapa banyak modul AG62 yang dapat dipasang dalam satu unit dasar QA65B atau QA68B?

Jumlah maksimum modul AG62 dalam basis tunggal sama dengan jumlah total slot di basis tersebut dikurangi jumlah I/O aktif atau modul fungsi yang dipasang.Semua slot kosong yang tersisa harus dilengkapi dengan modul dummy AG62Tidak ada batas listrik pada jumlah modul dummy ¢ mereka menempati slot tanpa berkontribusi pada muatan bus backplane.

T4: Dapatkah AG62 digunakan pada unit dasar CPU utama daripada basis ekstensi?

AG62 ditentukan sebagai modul dummy unit basis ekstensi.Mengkonfirmasi kompatibilitas dengan model unit dasar utama tertentu sebelum pemasangan ?? unit dasar utama dan basis ekstensi mungkin berbeda dalam jenis konektor slot atau dimensi pemasanganGunakan daftar suku cadang atau aksesori untuk unit dasar utama tertentu untuk mengidentifikasi modul dummy yang benar untuk unit tersebut.

T5: Apa alat yang benar untuk mengencangkan sekrup pemasangan AG62 M4 ke torsi yang ditentukan?

Sebuah standar # 2 Phillips atau JIS No. 2 screwdriver titik silang cocok M4 sekrup pan-head biasanya digunakan pada modul MELSEC-A. Untuk aplikasi torsi berulang,menggunakan sekrup torsi yang diatur pada 100 N-cm (titik tengah kisaran 78 ∼ 118 N-cm)Sebuah sekrup torsi manual yang cocok untuk pengikat M4 adalah alat yang tepat ∙ sekrup listrik tanpa kontrol torsi tidak boleh digunakan, karena mereka dapat terlalu ketat dengan mudah.
