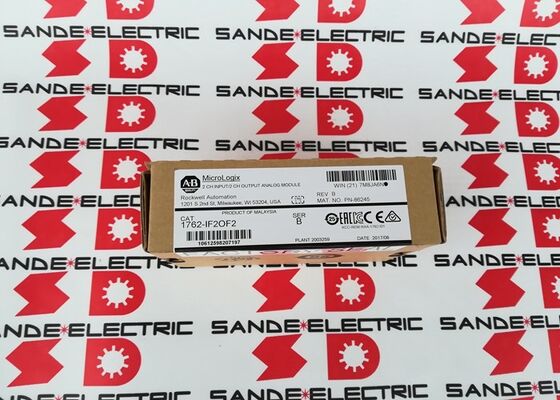

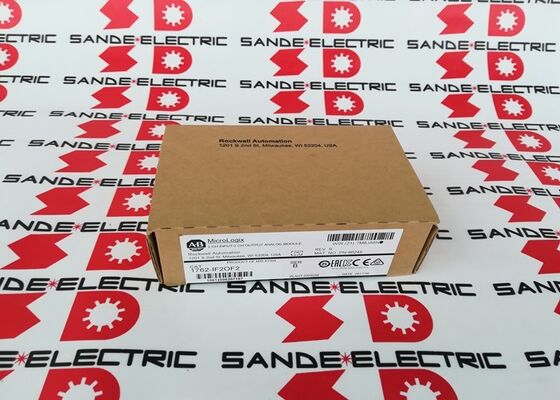

AB Modul Sisir Analog 4 Titik MicroLogix 1762-IF2OF2 Baru Allen Bradley

Allen-Bradley 1762-IF2OF2 | Modul Kombinasi Analog 4 Saluran MicroLogix — 2 Masuk / 2 Keluar / 12-Bit / 0–10V / 4–20mA / Terisolasi

Analog Masuk dan Keluar dari Satu Slot 1762

1762-IF2OF2 menambahkan empat saluran analog — dua masuk, dua keluar — ke pengontrol MicroLogix melalui bus ekspansi 1762. Ini menggabungkan apa yang seharusnya memerlukan modul input dan output terpisah ke dalam satu slot, mengurangi jumlah perangkat keras dan jejak panel untuk mesin yang memerlukan pengukuran analog dan kontrol analog.

Kedua saluran masukan bersifat diferensial — masing-masing masukan memiliki terminal positif dan negatifnya sendiri, terisolasi satu sama lain. Input diferensial menolak derau mode umum yang tidak dapat dilakukan oleh input ujung tunggal: interferensi dari loop tanah, pelindung kabel bersama, dan kabel daya di dekatnya memengaruhi kedua jalur input secara merata dan dibatalkan di sirkuit diferensial. Untuk sinyal sensor yang berjalan di lingkungan industri yang bising, hal ini secara langsung meningkatkan keandalan pengukuran tanpa menambahkan pengkondisian sinyal eksternal.

Baik input maupun output menerima sinyal tegangan (0–10V DC) atau arus (4–20mA), yang dikonfigurasi per saluran. Mode tegangan sesuai dengan sensor posisi, pemancar tekanan dengan keluaran tegangan, dan potensiometer referensi kecepatan. Mode arus sesuai dengan standar loop 4–20mA yang ditemukan pada pemancar industri untuk tekanan, aliran, suhu, dan level — di mana arus loop tetap akurat bahkan dengan hambatan kabel.

Spesifikasi Utama

Resolusi 12-Bit — Apa Artinya dalam Praktek

Pada resolusi 12-bit, modul ini menyelesaikan input dan output analog hingga 4.096 langkah dalam rentang penuh. Untuk input 4–20mA yang mewakili pemancar tekanan 0–100 bar, setiap hitungan mewakili sekitar 0,024 bar — cukup untuk kontrol tekanan loop tertutup atau pemantauan kualitas. Spesifikasi keterulangan ±0,12% menegaskan bahwa pembacaan berulang dari sinyal fisik yang sama bervariasi tidak lebih dari pecahan ini — presisi relevan ketika membandingkan pengukuran dari waktu ke waktu atau antar siklus proses.

Diagnostik untuk kondisi over-range dan under-range menandai sinyal di luar rentang input yang valid — loop terbuka 4–20mA (saat pemancar gagal) biasanya muncul sebagai alarm di bawah rentang 4mA, yang langsung dapat dibedakan dari pembacaan proses rendah yang valid pada 4mA.

Pertanyaan Umum

Q1: Dapatkah input dan output masing-masing diatur secara independen untuk mode tegangan atau arus?

Ya. Masing-masing dari dua saluran masukan dan masing-masing dari dua saluran keluaran dapat dikonfigurasi secara independen untuk mode tegangan (0–10V DC) atau arus (4–20mA). Hal ini memungkinkan satu input membaca sensor tegangan dan input lainnya membaca pemancar loop arus secara bersamaan pada modul yang sama.

Q2: Apakah 1762-IF2OF2 kompatibel dengan MicroLogix 1100 dan 1400, atau hanya 1200?

1762-IF2OF2 kompatibel dengan MicroLogix 1100, 1200, dan 1400. Ketiga pengontrol menggunakan format bus ekspansi 1762. Konfirmasikan jumlah modul ekspansi maksimum pengontrol dan total anggaran I/O ekspansi dalam dokumentasi MicroLogix tertentu sebelum melakukan konfigurasi.

Q3: Apa itu masukan diferensial dan mengapa itu penting?

Input diferensial mengukur perbedaan tegangan antara dua terminal khusus per saluran, bukan mengukur tegangan bersama. Ini menolak interferensi mode umum — derau yang muncul secara merata di kedua terminal akan hilang dalam pengukuran diferensial. Di lingkungan dengan potensi ground yang bervariasi, kabel yang panjang, atau kabel daya AC yang berdekatan, input diferensial secara signifikan meningkatkan integritas sinyal dibandingkan alternatif ujung tunggal.

Q4: Input analog terbaca salah meskipun pemancar dipastikan baik. Apa yang harus diperiksa?

Periksa konfigurasi mode input (tegangan vs arus) di parameter modul — input yang dikonfigurasi untuk mode tegangan yang terhubung ke pemancar 4–20mA menghasilkan pembacaan yang salah. Pastikan pasokan loop pemancar terhubung dan berada dalam jangkauan. Untuk mode arus 4–20mA, ukur arus loop aktual di terminal modul dengan meteran mA; pengukuran yang benar pada terminal dengan pembacaan modul yang salah menunjukkan kesalahan modul.

Q5: Bagaimana 1762-IF2OF2 terhubung secara fisik ke pengontrol MicroLogix?

Modul ini menggunakan kabel pita dan konektor yang disertakan dengan modul ekspansi MicroLogix. Itu terpasang di samping dasar pengontrol atau modul ekspansi yang berdekatan dan terhubung melalui konektor bus di sisinya. Pasang dan lepaskan modul ekspansi hanya dengan pengontrol dimatikan.
