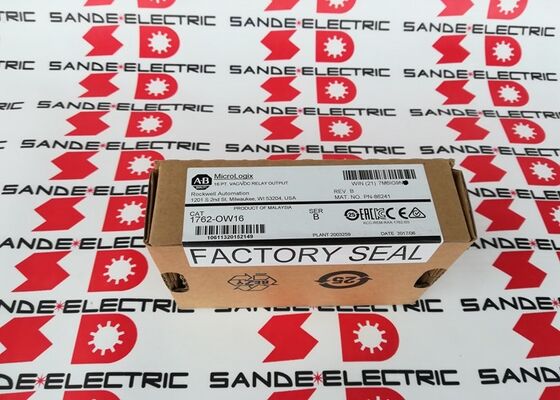

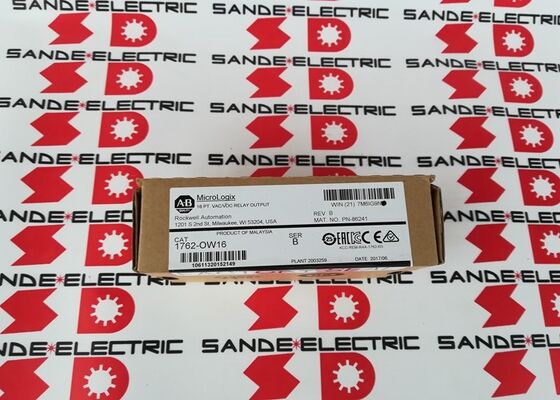

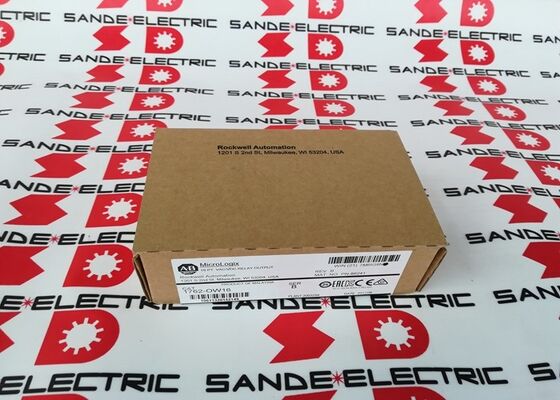

Salah satu pabrik disegel Allen Bradley Micrologix 16 titik Output Model 1762-OW16 1762OW16 1762-0W16

Allen-Bradley 1762-OW16 ∙ MicroLogix 1200 16-Point AC / DC Relay Output Module ∙ Kelas 1 Div 2 / 2.5A/Point / IP20

16 Relay Output untuk Camping Camping AC dan DC Camping Camping

1762-OW16 memperluas kemampuan output pengendali MicroLogix dengan 16 kontak relay Formulir A. Setiap relay secara independen terisolasi.yang dapat AC atau DC dalam kisaran nominalSatu kelompok dari 8 dapat beralih 24V DC kontaktor sementara kelompok yang berdekatan beralih 120V AC solenoid, semua pada modul yang sama.Fleksibilitas ini menghilangkan kebutuhan untuk transistor terpisah dan modul output relay di panel di mana baik beban medan AC dan DC hidup berdampingan.

Dua kelompok 8 output berbagi terminal umum dalam setiap kelompok. batas per kelompok 8 Amps caps total arus simultan konsumsi di setiap kelompok 8 output empat output pada 2A masing-masing,atau setiap kombinasi dengan total 8AMenghitung kasus terburuk arus beban simultan per kelompok selama desain panel dan memastikan tetap dalam batas ini.

Penundaan sinyal on/off 10ms adalah karakteristik modul output relay dan melekat pada waktu penutupan kontak relay mekanik dan waktu pelepasan.modul output transistor (1762-OB16 atau serupa) yang sesuai.

Spesifikasi Utama

Kelas 1, Divisi 2 ️ Kepatuhan Area Berbahaya

1762-OW16 membawa Kelas 1,Divisi 2 (C1D2) pengesahan lokasi berbahaya ️ mengkonfirmasi bahwa itu cocok untuk instalasi di lingkungan di mana gas atau uap mudah terbakar mungkin hadir dalam kondisi abnormal. C1D2 persetujuan relevan untuk minyak dan gas, pengolahan kimia, dan industri serupa di mana panel-level I/O modul ekspansi mungkin perlu dipasang di atau berdekatan dengan daerah yang diklasifikasikan.Mengkonfirmasi persyaratan kepatuhan terhadap klasifikasi zona spesifik dari instalasi sebelum menentukan.

FAQ

Q1: Kontroler MicroLogix apa yang kompatibel dengan 1762-OW16?

1762-OW16 kompatibel dengan pengontrol MicroLogix 1100, 1200, dan 1400 melalui bus ekspansi 1762.periksa dokumentasi pengontrol untuk jumlah maksimum modul dan total ekspansi I / O dalam konfigurasi tertentu Anda.

T2: Dapatkah dua kelompok output beroperasi pada tegangan yang berbeda?

Ya, setiap kelompok memiliki terminal umumnya sendiri. Hal ini memungkinkan satu kelompok untuk beralih 24V DC beban sementara yang lain beralih 120V AC beban secara bersamaan dari modul yang sama.

T3: Output tampaknya diaktifkan (klik relay) tetapi beban lapangan tidak merespons.

Periksa apakah tegangan pasokan medan ada di terminal umum dari kelompok yang relevan. Periksa apakah kabel terhubung dari yang umum melalui beban medan ke terminal output kontak relay.Penutupan kontak mekanis relay dapat dikonfirmasi dengan tester kontinuitas di seluruh terminal output dan umum ketika output PLC dipaksa pada.

P4: Berapa umur kontak relay yang diharapkan pada 1762-OW16?

Spesifikasi umur relay listrik adalah minimal 100.000 operasi pada beban nominal.5A beban siklus lebih cepat melalui bahan kontakUntuk output yang beralih pada frekuensi tinggi, pertimbangkan modul output transistor di mana aplikasi memungkinkan beban DC.

Q5: Apakah menghapus 1762-OW16 dengan daya pada merusak modul?

Ya, Rockwell secara eksplisit memperingatkan terhadap penghapusan atau pemasangan modul 1762 dengan daya yang diterapkan.,Selalu lepaskan daya sistem sebelum memasukkan atau mengeluarkan modul ini.
