Original 24V Automation Fanuc Power Supply Module A02B-0303-C205 (Module Pasokan Listrik Fanuc Otomatis)

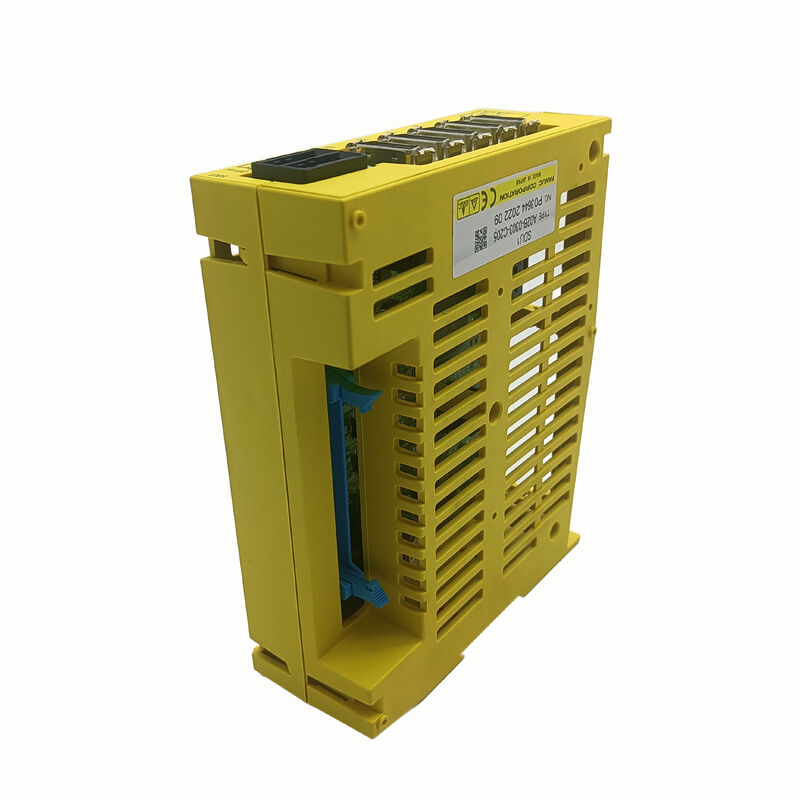

FANUC A02B-0303-C205

Apa yang SDU1 lakukan dalam Arsitektur FANUC

A02B-0303-C205 adalah SDU1 Basic a Separate Detector Interface unit yang menghubungkan detektor posisi eksternal (skala linier,encoder putar dipasang pada struktur mesin daripada poros servo motor) ke FANUC CNC melalui bus serial serat optik FSSB. Pada alat mesin CNC dengan kontrol posisi loop tertutup penuh, detektor dipasang di meja mesin atau kacang baling-baling, feed kembali posisi poros yang sebenarnya independen dari encoder servo motor.Ini menutup lingkaran posisi di titik kerja mekanis, menghilangkan kesalahan dari penyimpangan pitch baling-baling, ekspansi termal, dan kepatuhan mekanis antara motor dan meja.

A02B-0303-C205 menerima sinyal dari hingga empat detektor terpisah dan mengkomunikasikan data posisi ke CNC melalui FSSB - bus optik yang sama yang digunakan FANUC FSSB servo amplifier.SDU1 terhubung ke rantai FSSB di samping amplifier, dan CNC mengelola semua umpan balik posisi melalui jaringan optik kecepatan tinggi tunggal ini.

Spesifikasi Utama

Kapasitas 4 sumbu dalam satu modul

SDU1 Basic menangani empat saluran detektor dari modul tunggal empat koneksi detektor terpisah yang mengembalikan data posisi ke CNC secara bersamaan.Untuk pusat pemesinan dengan umpan balik skala terpisah pada keempat sumbu linier utama (XUntuk mesin yang membutuhkan lebih dari empat sumbu detektor terpisah, rantai unit SDU1 tambahan ke dalam jaringan FSSB.

Pemilihan Permintaan Nomor Bagian yang Tepat

Seri A02B-0303 mencakup varian SDU yang berbeda. Konfirmasi A02B-0303-C205 secara khusus dari label modul yang dipasangatau fungsi. Konfigurasi FSSB dan set parameter sumbu CNC dibangun di sekitar varian SDU tertentu; mengganti akhiran yang berbeda berisiko kesalahan komunikasi atau konfigurasi sumbu.

FAQ

Q1: Apa yang dilakukan SDU1 yang tidak dilakukan oleh encoder servo motor?

Enkoder servo motor memberikan umpan balik posisi dari poros motor yang cukup untuk kontrol semi-tertutup.Detektor terpisah memberi makan kembali posisi poros aktual di meja mesin atau kacang baling-balingIni menghilangkan kesalahan posisi dari penyimpangan pitch baling-baling, ekspansi termal, dan kepatuhan mekanis.A02B-0303-C205 adalah unit antarmuka FSSB yang menghubungkan detektor terpisah ini ke CNC.

T2: Generasi CNC FANUC mana yang kompatibel?

SDU1 Basic menggunakan antarmuka serat optik FSSB, membuatnya kompatibel dengan kontrol seri FANUC i yang mendukung FSSB: Seri 30i, 31i, 32i, 16i, 18i, dan 160-MC.Tidak kompatibel dengan generasi CNC sebelumnya yang menggunakan arsitektur komunikasi servo non-FSSB.

T3: Berapa banyak unit SDU1 yang dapat terhubung pada satu sistem CNC FANUC?

Satu unit A02B-0303-C205 menyediakan empat saluran detektor. Untuk lebih dari empat sumbu detektor yang terpisah,modul SDU1 tambahan memperluas sistemSet parameter sumbu FSSB CNC harus mencerminkan topologi rantai lengkap.

T4: Apakah mengganti A02B-0303-C205 membutuhkan perubahan parameter CNC?

Untuk penggantian yang sama dengan yang sama di posisi rantai FSSB yang sama, parameter topologi FSSB CNC yang ada mencakup penggantian tanpa perubahan.Jika topologi rantai dimodifikasi atau unit pengganti memiliki konfigurasi sumbu yang berbeda, FSSB CNC tugas sumbu dan parameter antarmuka detektor harus ditinjau kembali sebelum pengoperasian kembali.

T5: Dari mana sumbernya A02B-0303-C205?

Melalui pasar suku cadang FANUC seri i dealer CNC FANUC dan spesialis perbaikan pertukaran dan pengujian ketersediaan surplus konfirmasi A02B-0303-C205 secara khususUntuk mesin produksi kritis dengan detektor terpisah kontrol loop tertutup, memegang cadangan yang diverifikasi meminimalkan waktu pemulihan SDU1 kegagalan menonaktifkan umpan balik detektor terpisah pada semua empat sumbu yang terhubung secara bersamaan.
