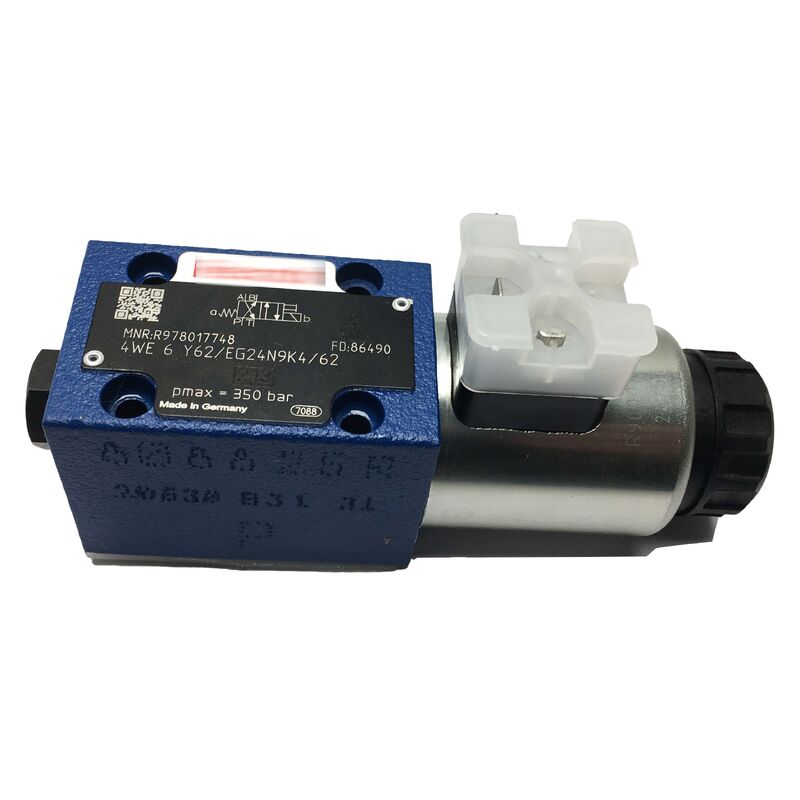

R978017748 Katup Arah Hidrolik Rexroth 4WE6Y62/EG24N9K4/62 Asli Baru
Ringkasan Produk
PeraturanRexroth R978017748adalah katup spiral arah yang dioperasikan langsung dalam seri WE6 keluarga yang paling banyak digunakan Rexroth dari katup kontrol arah hidrolik untuk aplikasi industri.Pada ukuran NG6 (D03) dengan solenoid DC 24V tunggal dan kembali pegas, 4WE6Y6X/EG24N9K4/62 dikonfigurasi untuk 4/2-way switching dengan simbol Y spool geometry.
Ini mengontrol arah aliran minyak hidrolik dan beralih sirkuit di unit tenaga hidrolik industri, alat mesin, sistem pers,dan mesin produksi dimanapun sinyal DC 24V dari kartu output PLC perlu diterjemahkan langsung ke silinder hidrolik atau gerak motor.
R978017748 secara khusus menyediakan fungsi 4/2-way (simbol Y), di mana keadaan tidak bertenaga menghubungkan P ke B dan A ke T, dan keadaan bertenaga membalikkan ini ke P ke A dan B ke T.Konfigurasi ini banyak digunakan di mana silinder harus default ke satu posisi ujung pada kehilangan daya listrik, dengan penggerak positif ke posisi berlawanan ketika diperintahkan.
Pada aliran nominal 60 LPM dan tekanan maksimum 350 bar, katup melayani seluruh rentang kerja sirkuit hidrolik industri standar.Penyangkalan manual tersembunyi memungkinkan operator untuk secara manual menggeser gulungan katup selama pengoperasian, diagnosis kesalahan, atau pengaturan mesin tanpa menerapkan tegangan solenoid.
Spesifikasi Utama
| Parameter |
Nilai |
| Kode katup |
4WE6Y6X/EG24N9K4/62 |
| Fungsi |
4/2-way, kembali musim semi |
| Ukuran Nominal |
NG6 (D03) |
| Tegangan Solenoid |
24V DC |
| Daya Solenoid |
30W |
| Max Flow |
60 LPM |
| Tekanan maksimum |
350 bar (5,076 PSI) |
| Mengatasi secara manual |
Tersembunyi |
| Konektor |
3 kutub (EN 175301-803) |
| Standar pemasangan |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Perumahan |
Besi cor |
| Segel |
NBR |
| Suhu operasi |
-15 sampai +80°C |
| Berat badan |
10,44 kg |
Simbol Spool Y Fungsi Sirkuit
Dalam konvensi penamaan Rexroth WE6, huruf setelah "WE6" menggambarkan simbol hidrolik gulungan konfigurasi jalur baik dalam keadaan energi dan de-energi.Simbol Y menunjuk pengaturan tertentu yang umum dalam sirkuit satu tindakan dan aplikasi gerakan kembali:
- Keadaan tanpa tenaga (kembali pegas, solenoid mati):P → B, A → T ?? Tekanan hidrolik dari pasokan (P) diarahkan ke output port B, sementara port A mengalir kembali ke tangki (T).
- Kondisi energi (solenoid menyala):P → A, B → T ?? Menerapkan 24V DC ke solenoid membalikkan jalur aliran: P memberi makan ke A, B mengalir ke T.
Konfigurasi spool Y ini secara luas ditentukan di mana persyaratan posisi yang aman sejajar dengan arah kembali pegas misalnya, alat melepaskan pada kehilangan daya di mesin alat,atau penarikan aktuator sebagai kondisi yang aman dalam mesin pers dan pembentuk.
Interface pemasangan D03 (NG6)
Antarmuka pemasangan NG6 / D03 adalah pola pemasangan subplate yang paling luas standar untuk katup arah ukuran 6 dalam hidrolik industri.dan posisi pin lokasi muncul di bawah empat standar yang berbeda: ISO 4401-03, DIN 24340-A6, CETOP R35H-03, dan NFPA-D03.
Selang /62 pada kode pemesanan katup menentukan bahwa bodi katup memiliki lubang pin pengidentifikasi di posisi ISO 4401.Perbedaan ini penting ketika menentukan katup pengganti untuk manifold yang adaPeriksa apakah subplate yang dipasang memiliki pin pengidentifikasi yang ada; jika ada, akhiran /62 atau setara diperlukan.
Konstruksi Solenoid Wet-Pin
Seri WE6 menggunakan konstruksi solenoid wet-pin (dibenamkan minyak).menggunakan cairan hidrolik itu sendiri untuk pelumasan dan pendinginanHal ini menghilangkan segel O-ring terpisah yang akan diperlukan untuk desain dry-pin, mengurangi titik kebocoran potensial.
Rangkaian kumparan solenoid dapat dilepas tanpa memutus katup dari subplat dan tanpa melepaskan tekanan hidrolik dari sirkuit.Sleeve kumparan meluncur dari tubuh solenoid setelah melepaskan kumparan memegang kacang, yang memungkinkan penggantian kumparan in situ
Pertanyaan yang Sering Diajukan
Pertanyaan 1: Sufiks katup adalah /62. Apa artinya ini, dan apakah itu mempengaruhi kompatibilitas subplat?
Selang /62 menunjuk konfigurasi lubang pin lokasi khusus untuk antarmuka katup-subplat, sesuai dengan standar ISO 4401 dengan pin lokasi.Jika subplate Anda memiliki pin lokalisasi dipasang, Anda harus menggunakan katup dengan sufiks lubang pengidentifikasi yang cocok. Konfigurasi pin pengidentifikasi yang tidak cocok akan mencegah katup duduk dengan benar di permukaan subplat,menyebabkan kerusakan segel dan kebocoran eksternal.
Pertanyaan 2: Klep ini memiliki penghapusan manual tersembunyi. Bagaimana cara mengoperasikannya?
Pencabutan manual tersembunyi adalah aktuator push-pin yang tertekuk di ujung solenoid tubuh katup, diakses dengan menggunakan alat kecil (biasanya kunci hex 3 mm atau alat pencabutan khusus).Menekan pin ke dalam secara manual menggeser gulunganDesain tersembunyi mencegah penggerak manual yang tidak disengaja selama operasi normal.
T3: Aliran maksimum tercantum sebagai 60 LPM. Dapatkah katup menangani aliran sementara yang lebih tinggi tanpa kerusakan?
Rating 60 LPM adalah aliran kerja terus menerus maksimum, bukan ambang kerusakan absolut. aliran sementara singkat di atas 60 LPM umumnya ditoleransi tanpa kerusakan.aliran berkelanjutan secara signifikan di atas peringkat ini meningkatkan kekuatan hidrolik pada spoolUntuk sirkuit yang beroperasi secara teratur di atas 60 LPM, ukuran katup yang lebih besar harus ditentukan.
T4: Cairan hidraulik apa yang kompatibel dengan segel NBR katup ini?
Penutup NBR (karet nitril butadien) kompatibel dengan minyak hidrolik berbasis mineral standar (ISO VG 46 dan ISO VG 68 adalah yang paling umum).Segel NBR tidak kompatibel dengan cairan fosfat ester (tahan api)Untuk sistem yang menggunakan cairan tahan api, Rexroth menawarkan varian WE6 dengan spesifikasi segel FKM (Viton).
T5: Solenoid diberi nilai 30W dan 24V DC. Apa perlindungan kumparan memiliki terhadap lonjakan tegangan?
Spesifikasi kumparan /EG24N9K4 menunjukkan kumparan yang dirancang dengan dioda suppressor terintegrasi (elemen "K4" untuk pasokan DC 24V. Ketika output PLC mematikan solenoid,medan magnet yang runtuh menghasilkan lonjakan tegangan EMFDioda suppressor terintegrasi mengeklam lonjakan ini ke tingkat yang aman, melindungi transistor output PLC dan elektronik sekitarnya.
