Modul Catu Daya AB 1606-XLS960E-3 1606XLS960E3 Baru Disegel Pabrik

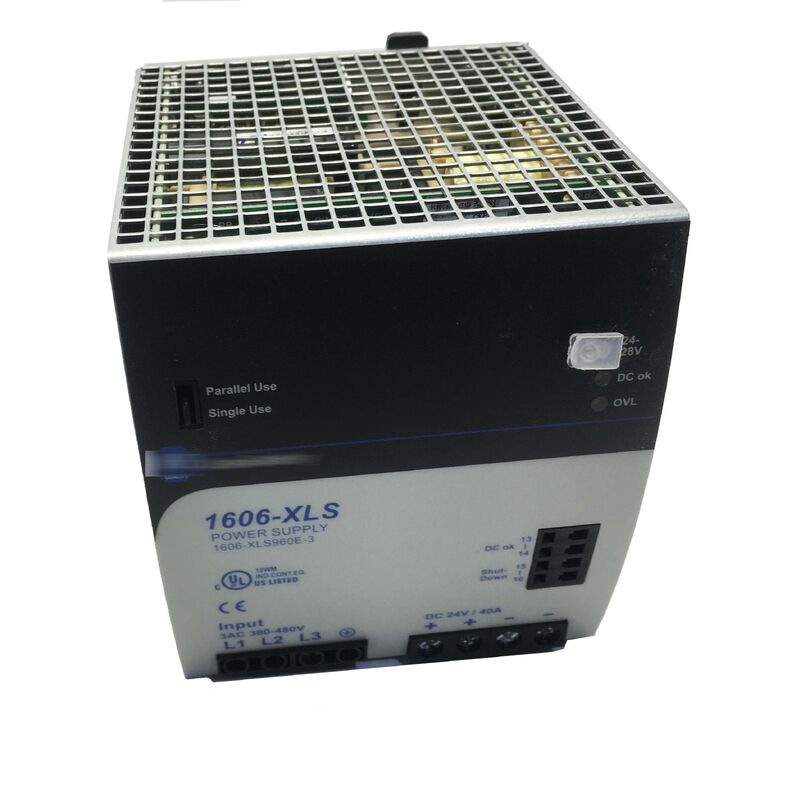

Allen-Bradley 1606-XLS960E-3
Catu Daya Kinerja Tiga Fase 960 W, Output 24-28V DC
Tinjauan Produk
The 1606-XLS960E-3 adalah catu daya mode sakelar tiga fase yang dirancang untuk memberikan output 24-28V DC hingga 960 W. Output nominalnya adalah 24 VDC dengan arus output terukur 40A, dan ditujukan untuk input tiga fase 380-480V AC.
Dalam sistem kontrol industri praktis, ini menjadikannya kandidat kuat untuk memberi daya pada beban 24VDC yang padat dari satu catu daya rel DIN daripada membagi beban ke beberapa unit yang lebih kecil. Model ini termasuk dalam keluarga 1606-XLS Performance, yang menampilkan efisiensi tinggi, cadangan daya, kontrol tegangan output jarak jauh, kontak rel DC-OK, dan pencatatan data internal untuk pemecahan masalah.
Ini juga mendukung operasi daya penuh dari -25°C hingga +60°C, menjadikannya cocok untuk lingkungan kabinet yang lebih keras di mana ruang termal penting.
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Suku Cadang |
1606-XLS960E-3 |
| Merek |
Allen-Bradley |
| Jenis Produk |
Catu Daya Mode Sakelar |
| Jenis Input |
3 AC 380-480V |
| Tegangan Output |
24-28V DC |
| Tegangan Output Nominal |
24V DC |
| Arus Output Terukur |
40A @ 24V DC |
| Daya Output |
960W |
| Cadangan Daya |
50% |
| Daya Cadangan |
60A @ 24V DC |
| Efisiensi |
94,6% tipikal |
| Waktu Tahan |
32 ms |
| Kontak Rel DC OK |
Ya |
| Pemasangan Rel |
Ya |
| Peringkat Perlindungan |
berperingkat IP20 |
| Lebar × Tinggi × Kedalaman |
125 × 124 × 127 mm |
Aplikasi
The 1606-XLS960E-3 ideal untuk distribusi daya kontrol 24VDC di kabinet industri yang lebih besar, terutama di mana banyak rak PLC, pulau I/O, relai, sensor, perangkat komunikasi, dan komponen keselamatan harus diberi daya dari satu catu daya terpusat.
Dengan 960W tersedia dan output nominal 40A, ini cocok untuk aplikasi seperti jalur pengemasan otomatis, sistem konveyor, skid proses, sistem penanganan material, dan panel kontrol mesin besar. Ini juga merupakan pilihan praktis dalam sistem yang mendapat manfaat dari berbagi arus paralel, cadangan daya, dan fitur diagnostik.
Dalam pekerjaan retrofit, ini dapat mengurangi kompleksitas kabinet dengan mengganti beberapa catu daya 24V yang lebih kecil dengan satu unit berkapasitas lebih tinggi, asalkan total beban, perkabelan, dan kondisi termal diperiksa dengan cermat.
Panduan Penggantian
Saat mengganti catu daya 24V yang ada dengan 1606-XLS960E-3, mulailah dengan memeriksa sumber input, karena model ini dibuat untuk tiga fase 380-480V AC daripada input fase tunggal.
Kemudian konfirmasikan total arus beban 24V, termasuk lonjakan saat startup, karena catu daya diberi peringkat 40A nominal dengan cadangan daya tambahan yang tersedia untuk dukungan beban berlebih durasi pendek. Tinjau juga ruang panel, masuknya kabel, dan suhu sekitar.
Unit ini dapat dipasang di rel DIN, berperingkat IP20, dan dirancang untuk pemasangan kabinet. Setelah penggantian, verifikasi pengaturan tegangan output, perilaku DC-OK, dan kenaikan suhu di bawah beban operasi normal. Di kabinet berdensitas tinggi, pastikan bahwa beban yang terpasang tetap berada dalam batas penurunan peringkat dan amplop suhu operasi unit yang dipublikasikan.
Pertanyaan yang Sering Diajukan
Q1: Apa peran utama 1606-XLS960E-3?
Ini adalah catu daya industri tiga fase 960W yang mengubah 380-480V AC menjadi output 24-28V DC yang diatur untuk beban sistem kontrol.
Q2: Berapa banyak arus output yang diberikannya?
Output terukurnya adalah 40A pada 24V DC, dan juga mencantumkan 60A daya cadangan pada 24V DC untuk dukungan durasi pendek.
Q3: Apakah cocok untuk pemasangan rel DIN?
Ya. Unit ini digambarkan sebagai catu daya rel DIN, dan spesifikasi secara eksplisit menunjukkan bahwa pemasangan rel dimungkinkan.
Q4: Apa yang membuat model ini cocok untuk panel kontrol yang lebih besar?
Kombinasi output 960W, arus 40A, efisiensi tinggi, cadangan daya, dan fitur diagnostik membuatnya cocok untuk tugas distribusi 24VDC yang lebih besar di mana banyak komponen kontrol berbagi satu catu daya.
Q5: Apa yang harus diperiksa sebelum menggunakannya sebagai pengganti?
Verifikasi fase dan tegangan input, total beban 24VDC, ruang pemasangan, dan suhu kabinet. Model ini ditujukan untuk sistem tiga fase 380-480V AC, jadi tidak boleh dianggap sebagai pengganti langsung untuk catu daya yang lebih kecil atau fase tunggal tanpa memeriksa aplikasi lengkap.
