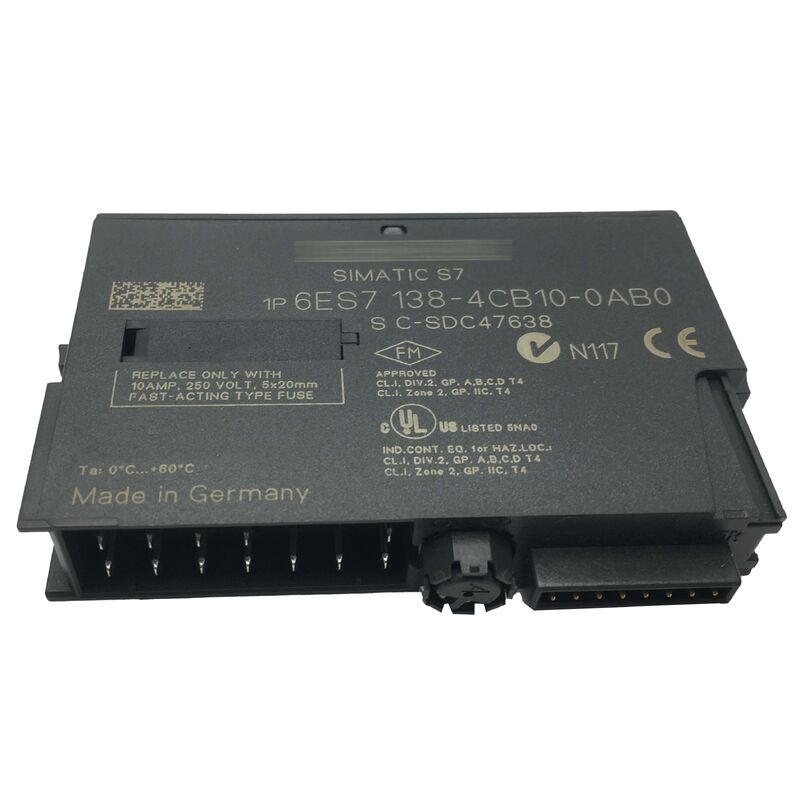

6ES7138-4CB10-0AB0 Modul Daya Simatic S7 ET 200S 6ES71384CB100AB0 Baru Asli

6ES7138-4CB10-0AB0 adalah modul daya PM-E untuk sistem I/O terdistribusi Siemens ET200S.modul PM-E berfungsi sebagai dasar listrik daripada komponen pengolahan data.

Ini memasok tegangan beban ke modul elektronik dalam kelompok tegangan dan menyediakan pemantauan tegangan terus menerus.Semua output aktuator dan sinyal yang dikirim ke perangkat lapangan tergantung pada PM-E memberikan stabil, daya dipantau.

Modul ini menawarkan fleksibilitas yang luar biasa dengan rentang tegangan yang luas, menangani tegangan beban DC dari 24 hingga 48V dan tegangan beban AC dari 24V hingga 120V hingga 230V.Ini menghilangkan kebutuhan untuk beberapa varian modul daya di berbagai bagian sistem.

Catatan:Produk ini dihentikan. Siemens sekarang memproduksi 6ES7138-4CB11-0AB0 sebagai pengganti langsung. Sistem yang ada terus beroperasi,tapi pemeliharaan membutuhkan sumber modul asli karena penerus mungkin tidak drop-in kompatibel di semua konfigurasi.

PM-E terus memantau tegangan pasokan di seluruh kelompok tegangan.modul segera mendeteksi dan melaporkan kesalahan di tingkat perangkat keras tanpa menunggu pemungutan suara CPU.

Informasi diagnostik bergerak melalui dua jalur bersamaan:

• Indikator LED pada modul memberikan status visual langsung hijau untuk operasi normal, merah untuk kondisi kesalahan
• Informasi keadaan masuk ke gambar proses PROFIBUS DP dan mencapai program PLC untuk output alarm, inisiasi keadaan aman, atau acara SCADA

Perlindungan sirkuit pendek menggunakan sekering cepat yang bisa diganti yang terbuka selama sirkuit pendek output untuk melindungi kabel medan hilir dan modul itu sendiri.Modul ini juga mencakup perlindungan polaritas terbalik untuk mencegah kerusakan dari kabel pasokan DC yang tidak benar.

Pada stasiun ET200S, modul PM-E mendefinisikan awal dari kelompok tegangan.

Beberapa modul PM-E di stasiun yang sama membuat kelompok tegangan independen, memungkinkan tegangan pasokan yang berbeda untuk bagian yang berbeda sambil berbagi koneksi DP PROFIBUS dan alamat CPU yang sama.

Arsitektur ini memungkinkan satu stasiun kepala ET200S untuk melayani perangkat lapangan dengan persyaratan tegangan yang bervariasi misalnya, kontaktor AC 230V di satu kelompok tegangan dan solenoid 24V DC di yang lain.

Lebar terminal kompak 15 mm dari 6ES7138-4CB10-0AB0 mempertahankan batas kelompok tegangan yang sempit pada rel pemasangan.

LED merah menunjukkan kesalahan dalam kelompok tegangan biasanya kehilangan tegangan suplai, sekring meledak, atau tegangan turun di bawah ambang batas pemantauan.Pertama periksa tegangan pasokan beban di terminal PM-EJika benar, periksa sekring yang bisa diganti. jika keduanya utuh, modul itu sendiri mungkin telah gagal.

Dalam sebagian besar kasus, ya Memverifikasi versi firmware khusus dari modul antarmuka ET200S dan pengaturan konfigurasi apa pun di STEP 7 sebelum penggantian, karena beberapa konfigurasi mungkin memerlukan pembaruan parameter.

Fungsi cadangan memungkinkan stasiun ET200S untuk mempertahankan keadaan output terakhir ketika transisi CPU PLC ke mode STOP atau komunikasi terganggu.Hal ini mencegah perubahan output yang tidak diinginkan selama CPU berhenti yang bisa menyebabkan masalah mesin atau proses.

Sekrup yang segera terbuka menunjukkan sirkuit pendek terus menerus di hulu sungai di kabel lapangan, aktuator yang terhubung, atau modul elektronik yang rusak.Jangan mengganti sekring lagi tanpa mengidentifikasi dan membersihkan kesalahan. Putus kabel medan dan menguji setiap sirkuit secara individual untuk menemukan pendek.

Modul ini dirancang untuk stasiun ET200S berbasis PROFIBUS DP. Stasiun PROFINET ET200S menggunakan jenis modul antarmuka yang berbeda.Konfirmasi protokol komunikasi dari stasiun kepala ET200S sebelum mencampur modul daya dari varian yang berbeda, karena konteks konfigurasi sistem berbeda.
