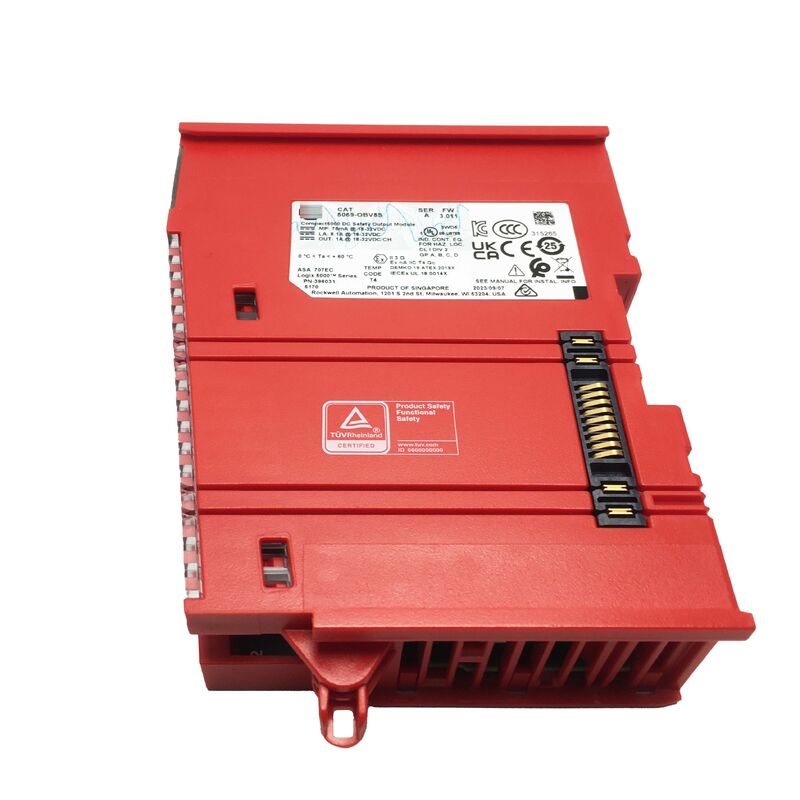

5069-OBV8S AB Modul Output Keselamatan 5069OBV8S Asli Baru
Allen-Bradley 5069-OBV8S | Modul Output Keselamatan Konfigurabel Compact 5000 8-Saluran 24VDC
Nomor Katalog: 5069-OBV8S
Produsen: Rockwell Automation / Allen-Bradley
Keluarga Produk: I/O Compact 5000
Tipe Modul: Output Digital Keselamatan Konfigurabel (Sourcing atau Bipolar)
Saluran: 8
Tegangan Output: 24V DC (rentang 17.5-32V DC)
Peringkat Keselamatan: SIL CL3 / PLe / Kategori 4
Gambaran Umum
5069-OBV8S adalah modul output digital keselamatan konfigurabel 8-saluran dari keluarga I/O Compact 5000 Allen-Bradley. Modul ini menghasilkan output sourcing 24V DC yang tersertifikasi untuk Safety Integrity Level CL3, Performance Level e (PLe), dan Kategori 4 — tingkatan tertinggi peringkat keselamatan fungsional untuk otomatisasi industri.
Modul ini dirancang untuk aplikasi di mana penjagaan mesin, output interlock keselamatan, dan fungsi berhenti terkontrol memerlukan output berperingkat keselamatan tersertifikasi dengan deteksi kesalahan terintegrasi.
Modul beroperasi sebagai I/O lokal dalam sistem CompactLogix 5380, Compact GuardLogix 5380, atau CompactLogix 5480, dan berfungsi sebagai I/O terdistribusi melalui EtherNet/IP untuk pengontrol CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580, dan GuardLogix 5580.
Tipe output yang dapat dikonfigurasi — sourcing atau bipolar — mengakomodasi berbagai persyaratan pengkabelan perangkat lapangan tanpa memerlukan varian modul yang berbeda untuk aplikasi yang berbeda.
Pada 1 Amp per saluran, modul menggerakkan beban yang umum dalam aplikasi keselamatan mesin: koil relai keselamatan, sirkuit pengaktif tirai cahaya, solenoid katup, dan sinyal pengaktif motor. Delapan saluran independen dalam satu modul ramping menyediakan kapasitas output yang substansial sambil menghemat ruang panel dan sasis.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Katalog |
5069-OBV8S |
| Produsen |
Rockwell Automation / Allen-Bradley |
| Saluran Output |
8 |
| Rentang Tegangan Output |
17.5 - 32V DC (nominal 24V DC) |
| Arus Output |
1 A per saluran |
| Tipe Output |
Sourcing atau Bipolar (konfigurabel) |
| Peringkat Keselamatan |
SIL CL3 / PLe / Kategori 4 |
| Waktu Reaksi Keselamatan |
4.5 ms |
| Lebar Pulsa Output Min. |
400 µs |
| Konsumsi Daya |
6.5 W |
| Pemasangan |
Rel DIN |
| Suhu Operasi (Horizontal) |
0 - 60°C (32 - 140°F) |
| Suhu Operasi (Vertikal) |
0 - 50°C (32 - 122°F) |
| Dimensi |
144.57 mm P × 22 mm L × 105.42 mm T |
| Berat |
sekitar 175 g |
| Pengontrol yang Kompatibel |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
SIL CL3 / PLe / Kategori 4 — Apa Arti Peringkat Keselamatan
Safety Integrity Level 3 (SIL 3) adalah peringkat keselamatan tertinggi yang didefinisikan dalam IEC 62061 untuk keselamatan mesin. Ini sesuai dengan probabilitas kegagalan berbahaya per jam dalam rentang 10⁻⁸ hingga 10⁻⁷. Sederhananya, ini adalah tingkat yang diperlukan untuk fungsi keselamatan yang harus beroperasi secara andal dalam menghadapi potensi bahaya yang serius.
Performance Level e (PLe) dan Kategori 4 adalah penunjukan yang setara dari ISO 13849-1.
Kategori 4 mengharuskan satu kesalahan tidak menyebabkan hilangnya fungsi keselamatan dan bahwa kesalahan tersebut terdeteksi sebelum permintaan keselamatan berikutnya dibuat — atau setidaknya sebelum siklus mesin normal berikutnya.
5069-OBV8S mencapai peringkat ini melalui arsitektur output saluran ganda dan diagnostik bawaan yang komprehensif.
Modul terus memantau outputnya untuk kehilangan daya lapangan, kondisi tanpa beban, korsleting, kelebihan beban, dan suhu berlebih. Perlindungan tegangan terbalik dan perlindungan tegangan berlebih terintegrasi dalam perangkat keras. Diagnostik ini beroperasi secara independen dari program keselamatan, menyediakan jaring pengaman tingkat perangkat keras di bawah logika perangkat lunak.
Tipe Output Konfigurabel — Sourcing atau Bipolar
Penunjukan "konfigurabel" dalam nama lengkap modul mengacu pada tipe listrik outputnya yang dapat dipilih. Output sourcing menyuplai arus dari modul ke beban — terminal output modul menyediakan suplai positif, dan beban terhubung di antara terminal ini dan ground.
Ini adalah konvensi pengkabelan yang paling umum untuk output keselamatan alat mesin dan robot.
Konfigurasi bipolar memungkinkan output modul digunakan dalam sirkuit di mana arah arus dapat bervariasi — berguna dalam aplikasi driver katup dan aktuator tertentu di mana beban memerlukan polaritas ganda pada titik operasi yang berbeda.
Tipe output dikonfigurasi dalam perangkat lunak Studio 5000 Logix Designer sebagai bagian dari konfigurasi modul. Tidak diperlukan perubahan perangkat keras atau jumper.
Komunikasi Backplane dan Integrasi Sistem
Modul I/O Compact 5000 menggunakan teknologi sakelar tertanam 1 Gb yang mendukung topologi Linear dan Device Level Ring (DLR).
Komunikasi backplane berkecepatan tinggi ini memungkinkan laju transfer yang cepat antara pengontrol dan modul I/O — penting untuk aplikasi keselamatan di mana anggaran waktu reaksi keselamatan sangat ketat.
Waktu reaksi keselamatan modul 4.5 ms adalah waktu dari mendeteksi perubahan di sisi input keselamatan hingga memperbarui output keselamatan — parameter utama untuk menghitung anggaran waktu reaksi sistem secara keseluruhan dalam fungsi keselamatan.
Ini harus ditambahkan ke penundaan waktu lainnya dalam rantai keselamatan (waktu respons sensor, eksekusi fungsi keselamatan, respons aktuator) saat memvalidasi kinerja fungsi keselamatan lengkap terhadap waktu henti yang diperlukan.
Modul ini juga terintegrasi dengan ekosistem Compact 5000 yang lebih luas, menerima distribusi daya sisi lapangan dari modul Compact 5000 yang kompatibel yang menyediakan layanan ini.
Pertanyaan yang Sering Diajukan
Q1: Bisakah 5069-OBV8S digunakan dengan pengontrol CompactLogix 5380 standar tanpa pengontrol GuardLogix?
5069-OBV8S dapat dipasang dalam sistem CompactLogix 5380, tetapi fungsi keselamatannya hanya tersedia saat terhubung ke pengontrol Compact GuardLogix 5380 atau GuardLogix 5580. Tanpa pengontrol utama GuardLogix yang menyediakan pengawasan logika keselamatan, modul tidak dapat memvalidasi output keselamatan atau mempertahankan tanda tangan keselamatan yang diperlukan untuk operasi berperingkat SIL. Untuk penggunaan output digital standar (non-keselamatan), modul output standar adalah pilihan yang tepat.
Q2: Modul menunjukkan diagnostik korsleting pada saluran 3. Bagaimana ini harus diselidiki?
Diagnostik korsleting pada saluran tertentu biasanya berarti driver output mendeteksi arus berlebih pada beban saluran tersebut. Pertama, lepaskan daya dan periksa pengkabelan untuk korsleting kabel-ke-kabel atau kabel-ke-ground pada sirkuit saluran 3. Periksa perangkat beban (solenoid, koil relai) untuk korsleting kumparan. Jika tidak ada kesalahan pengkabelan yang ditemukan, perangkat beban itu sendiri mungkin telah rusak. Hapus kesalahan setelah memperbaiki kondisi dan verifikasi output beroperasi secara normal sebelum kembali ke produksi.
Q3: Apa perbedaan antara 5069-OBV8S dan modul output digital standar (non-keselamatan)?
Modul output keselamatan seperti 5069-OBV8S memiliki cakupan diagnostik bersertifikat yang tidak dimiliki modul standar. Modul keselamatan menggunakan arsitektur internal saluran ganda dan menjalankan pengujian mandiri berkelanjutan pada sirkuit output. Waktu output dan hasil diagnostiknya diverifikasi oleh tugas keselamatan pengontrol GuardLogix melalui koneksi keselamatan. Output digital standar tidak memiliki cakupan diagnostik bersertifikat dan tidak dapat berpartisipasi dalam fungsi berperingkat keselamatan. Kedua jenis tersebut tidak dapat diganti dalam aplikasi keselamatan.
Q4: Bagaimana output sourcing/bipolar yang dapat dikonfigurasi memengaruhi peringkat keselamatan?
Peringkat keselamatan (SIL CL3 / PLe / Cat. 4) berlaku dalam konfigurasi sourcing dan bipolar. Peringkat adalah properti dari arsitektur internal dan diagnostik modul, bukan dari konvensi pengkabelan eksternal. Konfigurasikan tipe output di Studio 5000 agar sesuai dengan persyaratan perangkat lapangan dan dokumentasi sistem keselamatan.
Q5: Apa yang terjadi pada output 5069-OBV8S jika komunikasi dengan pengontrol hilang?
Ketika koneksi keselamatan antara 5069-OBV8S dan pengontrol GuardLogix hilang, modul memasuki keadaan kesalahan komunikasi yang dikonfigurasi. Untuk output keselamatan, ini biasanya dikonfigurasi untuk kehilangan daya (keadaan aman). Perilaku kesalahan modul yang dapat diprogram memungkinkan pemrogram aplikasi keselamatan untuk menentukan keadaan output tertentu untuk kesalahan komunikasi, tetapi praktik terbaik keselamatan adalah mengkonfigurasi semua output keselamatan ke keadaan aman kehilangan daya saat komunikasi hilang.
