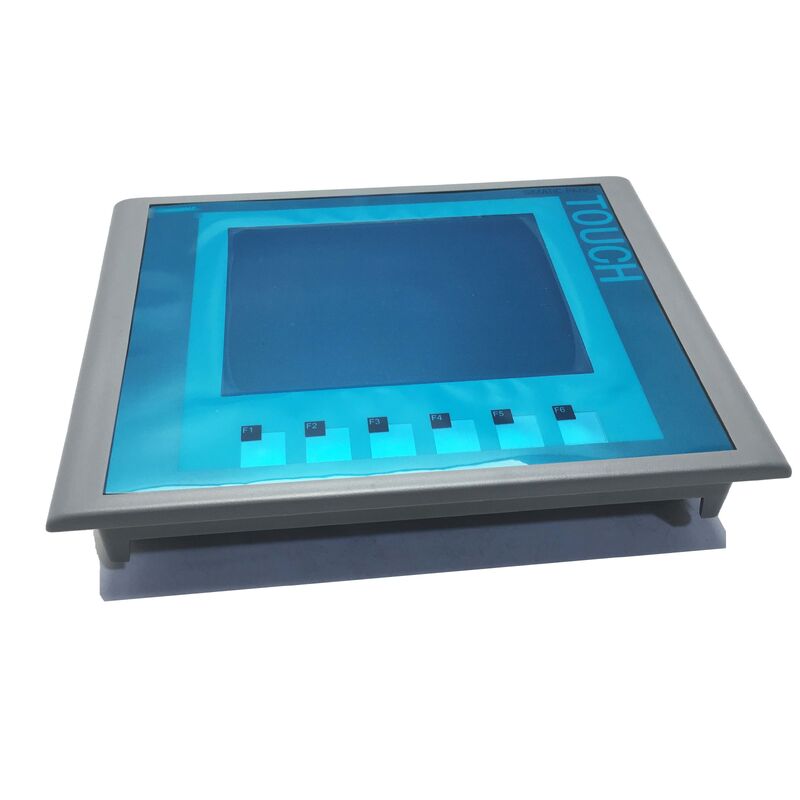

6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1

Tempat asal Cina
Nama merek Siemens
Sertifikasi CE RoHS
Nomor model 6AV6 647-0AC11-3AX1
Detail Produk
Nomor model:
6AV6 647-0AC11-3AX1
Merek:
Siemens
Jenis produk:
Panel Dasar HMI
Seri:
Panel dasar SIMATIC HMI
Tipe Tampilan:
TFT
Ukuran Layar:
Kelas layar 6 inci / 5,7 inci
Warna Tampilan:
256 warna
Modus Operasi:
Pengoperasian tombol dan sentuh
Jaminan:
Setahun
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
USD 800-1000 / piece
Kemasan rincian
kemasan asli
Waktu pengiriman
2 hari
Syarat-syarat pembayaran
D/A,L/C,D/P,T/T,Western Union
Menyediakan kemampuan
100 buah per hari
Deskripsi Produk
6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1
Ringkasan Produk
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 Basic Color DP -- 5.7" TFT / 256 Colors / PROFIBUS DP / 24VDC / Touch + Key Operation
KTP600 -- Titik Masuk untuk Kompak PROFIBUS-Connected HMI
SIMATIC KTP600 Basic Color DP adalah panel operator yang kompak yang dirancang untuk visualisasi tingkat mesin pada sistem kontrol berbasis PROFIBUS DP. the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
Antarmuka DP PROFIBUS terhubung langsung ke jaringan PROFIBUS, memungkinkan panel untuk berkomunikasi dengan master DP manapun -- SIMATIC S7-300, S7-400, atau DP slave yang kompatibel.Tidak diperlukan gateway jaringan tambahanPanel menjadi simpul pada cincin PROFIBUS di samping perangkat I/O dan drive.
Spesifikasi Utama
Parameter Nilai
Tampilan 5.7" TFT
Resolusi QVGA 320 × 240
Warna 256
Area Tampilan 115.2 × 86,4 mm
Antarmuka Sentuh + 6 tombol fungsi
Jaringan PROFIBUS DP
Pasokan 24VDC (19.2-28.8V)
Saat ini 0.35A
Inrush (I2t) 0.5 A2*s
5.7" TFT pada 256 Warna -- Visualisasi Kompak untuk Panel Mesin
Layar TFT 5,7 inci cocok dengan pemotongan panel kabinet kontrol mesin standar dengan kedalaman minimal di belakang panel.area tampilan aktif cukup besar untuk layar status, tampilan alarm, dan input parameter tanpa memerlukan pembukaan ukuran PC industri penuh.
TFT 256 warna menampilkan grafik proses, indikator status alarm, dan tampilan tren dengan diferensiasi warna yang cukup untuk sebagian besar aplikasi HMI mesin.Untuk instalasi yang sebelumnya menggunakan panel tampilan karakter atau HMI monokrom lama, KTP600 memberikan peningkatan signifikan dalam kepadatan informasi dan keterbacaan dalam ruang panel yang sama.
Skenario Aplikasi
  • Panel kontrol mesin SIMATIC S7-300:Mesin produksi menggunakan S7-300 dengan PROFIBUS DP. 6AV6647-0AC11-3AX1 terhubung sebagai panel operator lokal -- menampilkan jumlah batch saat ini, kecepatan mesin, dan alarm aktif,dengan tombol fungsi untuk operasi Start/Stop/Reset.
  • Penggantian HMI lama:Alat mesin yang menjalankan panel tampilan teks yang lebih tua yang terhubung PROFIBUS membutuhkan upgrade HMI.dengan SIMATIC WinCC fleksibel menciptakan kembali tata letak layar asli dan menambahkan tampilan tren grafis.
  • Stasiun PROFIBUS terdistribusi:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Pertanyaan yang Sering Diajukan
Q1: Perangkat lunak konfigurasi apa yang kompatibel dengan KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC fleksibel (Kompak atau Standar) adalah alat konfigurasi standar untuk generasi panel ini.diunduh ke panel melalui kabel USB atau koneksi pemrograman MPI/PROFIBUS. Sebagai alternatif, TIA Portal dengan WinCC (V11 dan lebih baru) mendukung migrasi dari konfigurasi panel yang lebih tua.Periksa persyaratan sistem WinCC yang fleksibel untuk versi firmware tertentu yang diinstal pada panel.
T2: Bisakah KTP600 Basic Color DP terhubung ke jaringan EtherNet/IP atau PROFINET?
Tidak. "DP" penunjukan menunjukkan panel ini satu-satunya antarmuka jaringan adalah PROFIBUS DP. Ini tidak memiliki PROFINET atau Industrial Ethernet port.varian KTP yang berbeda dengan akhiran PROFINET (e.g. KTP600 Basic Color PN) diperlukan.
T3: Apa fungsi dari 6 tombol fisik pada KTP600?
Enam tombol fungsi (F1-F6) di bawah layar TFT dapat dikonfigurasi dalam proyek HMI.Mereka dapat diprogram sebagai tindakan sesaat atau mengunciSifat fisik mereka membuatnya cocok untuk operator yang menggunakan sarung tangan industri atau untuk aplikasi di mana konfirmasi sentuhan penekanan tombol lebih disukai daripada input layar sentuh.
Q4: Apa arti nilai I2t inrush 0,5 A2*s untuk pemilihan catu daya?
Nilai I2t mencirikan energi dari impuls arus start inrush. Ketika KTP600 dihidupkan, catu daya internalnya menarik arus lonjakan singkat sebelum menetap ke 0.35A dalam keadaan stabil. Sebuah catu daya atau perangkat perlindungan sirkuit harus mentolerir ini 0.5 A2*s masuk tanpa tersandung atau penurunan tegangan yang berlebihan.5 A2*s berada dalam batas normal; memverifikasi toleransi arus masuk pasokan listrik jika beberapa panel berbagi satu cabang pasokan.
T5: Apa perbedaan antara DP KTP600 Basic Color dan PN KTP600 Basic Color?
Varian DP (PROFIBUS DP) dan PN (PROFINET) dari KTP600 Basic Color secara fisik mirip dengan panel TFT 5,7 inci dengan tampilan dan tata letak tombol yang sama.Perbedaan penting adalah antarmuka jaringan: varian DP (6AV6647-0AC11-3AX1) terhubung ke jaringan DP PROFIBUS; varian PN terhubung ke Ethernet industri PROFINET.Mereka tidak dapat ditukarkan -- infrastruktur jaringan dan komunikasi PLC harus sesuai dengan varian panel.
6AV6647-0AC11-3AX1 Layar sentuh Asli Baru 6AV66470AC113AX1 0
