6FX2003-0DM67 | Konektor Sinyal RJ45 MOTION-CONNECT Siemens — Versi Logam DRIVE-CLiQ / IP67

Konektor RJ45 Logam Kasar untuk Koneksi Antarmuka DRIVE-CLiQ

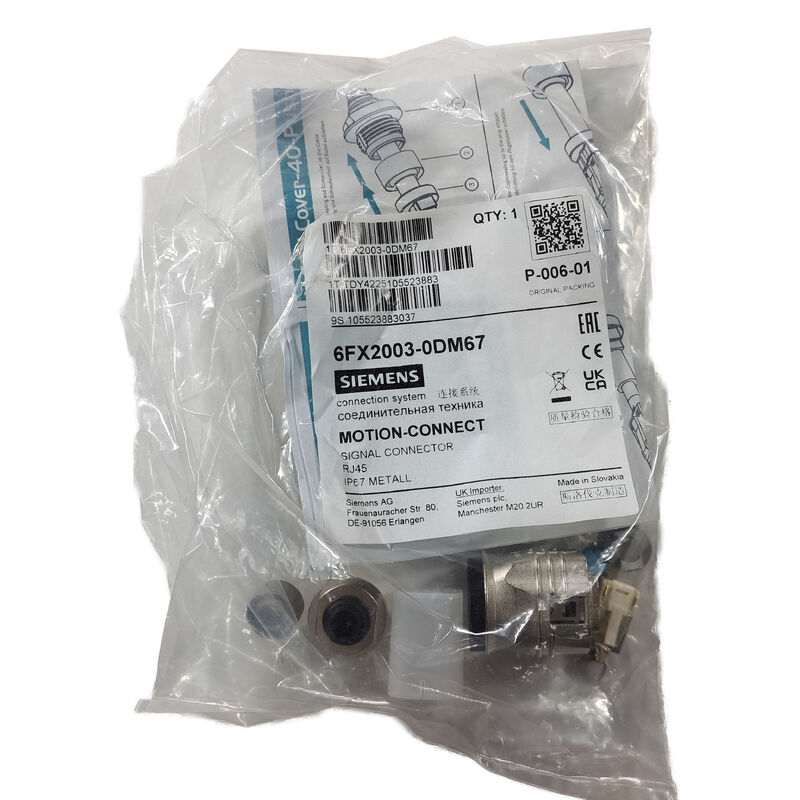

6FX2003-0DM67 adalah konektor sinyal RJ45 berbadan logam dari Siemens untuk antarmuka DRIVE-CLiQ — bus komunikasi digital dan umpan balik yang digunakan di seluruh sistem penggerak SINAMICS untuk menghubungkan motor, encoder, dan komponen penggerak. DRIVE-CLiQ membawa daya dan komunikasi serial berkecepatan tinggi melalui satu sambungan kabel format RJ45, menjadikan ketahanan mekanis dan lingkungan konektor secara langsung relevan dengan keandalan sistem.

Versi logam 6FX2003-0DM67 menggantikan konektor 6FX2003-0DC67 berbadan plastik sebelumnya — Siemens meningkatkan material konstruksi secara khusus untuk mencapai peringkat perlindungan IP67 dan ketahanan mekanis yang diperlukan dalam lingkungan pemasangan peralatan mesin dan otomasi industri yang menuntut.

Spesifikasi Utama

DRIVE-CLiQ — Antarmuka yang Dilayani Konektor Ini

DRIVE-CLiQ (Drive Component Link with IQ) adalah antarmuka digital milik Siemens untuk sistem penggerak SINAMICS — menghubungkan komponen penggerak dalam topologi komunikasi digital terstruktur:

Komunikasi encoder motor terintegrasi:Motor yang kompatibel dengan SINAMICS dengan antarmuka DRIVE-CLiQ terintegrasi dalam encoder mengkomunikasikan posisi, kecepatan, dan data identifikasi motor langsung ke drive SINAMICS melalui tautan DRIVE-CLiQ — menghilangkan antarmuka kabel penyelesai atau encoder analog terpisah yang digunakan pada generasi drive lama.

Kemampuan plug-and-identifikasi:Komponen yang dilengkapi DRIVE-CLiQ membawa data identifikasi digital yang dapat dibaca oleh drive SINAMICS saat koneksi — mendukung pengenalan komponen otomatis dan verifikasi konfigurasi, mengurangi kesalahan pengoperasian akibat pemilihan jenis kabel atau motor yang salah.

Topologi rantai daisy dan bintang:DRIVE-CLiQ mendukung topologi pengkabelan daisy-chain (modul-ke-modul berurutan) dan bintang (hub) tergantung pada konfigurasi perangkat keras SINAMICS tertentu — format konektor RJ45 umum di kedua jenis topologi.

Aplikasi

Koneksi motor SINAMICS S120:Koneksi antarmuka DRIVE-CLiQ antara modul motor SINAMICS S120 dan motor servo SIMOTICS dengan encoder DRIVE-CLiQ terintegrasi — konektor standar pada port DRIVE-CLiQ sisi motor.

Sumbu servo alat mesin CNC:Peralatan mesin CNC SINUMERIK menggunakan sistem penggerak SINAMICS S120 dengan umpan balik encoder motor DRIVE-CLiQ — konektor berperingkat IP67 tahan terhadap paparan cairan pendingin yang khas pada titik sambungan motor.

Penggerak bersama robot industri:Sistem penggerak servo robot berbasis SINAMICS di mana koneksi DRIVE-CLiQ di setiap motor sambungan memerlukan kinerja konektor yang kuat dan tersegel di lingkungan pengoperasian robot.

Penggantian dan perbaikan lapangan:Mengganti konektor DRIVE-CLiQ yang rusak selama pemeliharaan lapangan — khususnya jika konektor plastik asli 6FX2003-0DC67 rusak, logam 6FX2003-0DM67 memberikan peningkatan fungsional langsung pada posisi konektor yang sama.

Pertanyaan Umum

Q1: Apakah 6FX2003-0DM67 merupakan pengganti drop-in untuk konektor plastik 6FX2003-0DC67 yang lebih lama?

Ya — versi logam 6FX2003-0DM67 adalah penerus langsung 6FX2003-0DC67, berbagi antarmuka konektor RJ45 dan penetapan pin DRIVE-CLiQ yang sama. Versi logam dapat menggantikan versi plastik dalam aplikasi yang sama, memberikan peningkatan ketahanan mekanis dan penyegelan lingkungan IP67 sebagai peningkatan fungsional.

Q2: Apakah peringkat IP67 berlaku untuk konektornya saja, atau apakah memerlukan konstruksi kabel kawin tertentu?

Peringkat IP67 dari konektor 6FX2003-0DM67 sendiri menggambarkan kinerja penyegelan konektor ketika dikawinkan dan dipasang dengan benar. Untuk mencapai perlindungan IP67 penuh dalam sistem kabel rakitan juga memerlukan penggunaan kabel DRIVE-CLiQ dengan kelas perlindungan yang sama dan memastikan konektor terpasang sepenuhnya dan terkunci. Konfirmasikan peringkat IP rakitan kabel lengkap dari dokumentasi kabel DRIVE-CLiQ Siemens, karena jaket kabel dan pelepas regangan juga berkontribusi pada tingkat perlindungan sistem secara keseluruhan.

Q3: Sinyal apa yang dibawa antarmuka DRIVE-CLiQ melalui konektor ini?

DRIVE-CLiQ membawa kombinasi daya DC tegangan rendah (memasok elektronik komponen yang terhubung) dan komunikasi digital serial berkecepatan tinggi (data posisi encoder, identifikasi komponen, data diagnostik, dan informasi firmware) melalui koneksi kabel format RJ45 yang sama. Konfigurasi pin konektor 6FX2003-0DM67 mengakomodasi gabungan antarmuka daya dan data dalam format RJ45 8 posisi standar.

Q4: Dapatkah 6FX2003-0DM67 digunakan dengan generasi drive SINAMICS selain S120?

DRIVE-CLiQ digunakan di berbagai platform penggerak SINAMICS selain S120, termasuk S110 tertentu dan sistem penggerak Siemens generasi terkini lainnya yang mengadopsi standar antarmuka DRIVE-CLiQ. Konfirmasikan dari dokumentasi perangkat keras sistem drive tertentu apakah antarmuka DRIVE-CLiQ dan spesifikasi konektor cocok — meskipun format konektor fisik RJ45 konsisten di seluruh platform yang dilengkapi DRIVE-CLiQ, selalu verifikasi kompatibilitas terhadap kombinasi drive dan motor tertentu dalam instalasi.
