AS2211F-02-10SA Sambungan Pneumatik SMC Baru AS2211F-02-10SA Baru Disegel

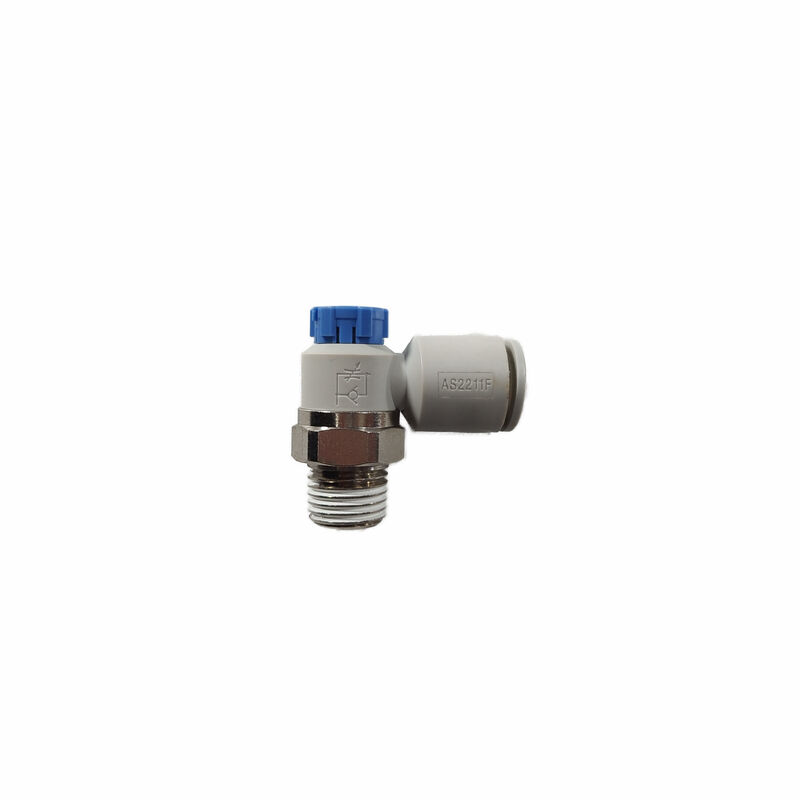

Pengatur Kecepatan Elbow SMC AS2211F-02-10SA Meter-In

Aplikasi Gerakan Pneumatik

SMC AS2211F-02-10SA mengontrol aliran udara masuk ke aktuator pneumatik. Area aplikasi meliputi mesin pengemas, perakitan otomatis, dan peralatan penanganan material dengan sirkuit kontrol meter-in.

Sesuaikan dan Kunci

Penyesuaian jarum mengatur aliran udara untuk mengatur kecepatan aktuator. Kenop push-lock mengamankan pengaturan setelah penyesuaian. Tata letak siku merutekan selang pada sudut siku-siku ke port berulir.

Data Koneksi dan Operasi

Pentingnya Pemasangan

Periksa simbol arah aliran sebelum pemasangan. Masukkan selang sepenuhnya dan verifikasi penahanannya. Sesuaikan kecepatan secara bertahap, lalu kunci kenop. Jaga tekanan operasi dalam batas pengontrol dan selang yang dipilih.

FAQ

Q1: Apakah model ini mengontrol aliran udara masuk atau keluar?
A: Ini mengukur aliran udara yang masuk ke aktuator.

Q2: Ukuran selang berapa yang diterimanya?
A: Selang dengan diameter luar 10 mm.

Q3: Ulir apa yang digunakannya?
A: Ulir pipa tirus R 1/4 dengan sealant.
