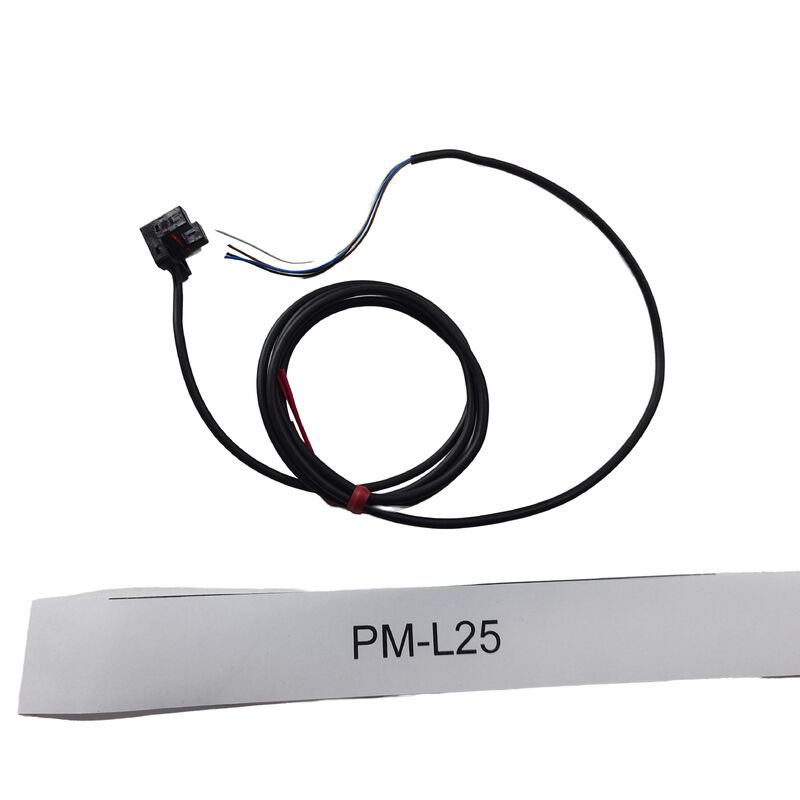

Sensor Fotoelektrik Slot NPN Panasonic PM-L25
Deteksi Posisi Tanpa Kontak
Panasonic PM-L25 mendeteksi target buram yang melewati slot tetap 6 mm. Penguat bawaannya menyederhanakan integrasi ke dalam peralatan ringkas. Bodi tipe L cocok untuk pemasangan di sekitar bendera bergerak dan mekanisme kecil.
Penempatan yang Tepat
Area aplikasi meliputi perakitan elektronik, peralatan pengemasan, dan penanganan otomatis. Tugas umum meliputi pendeteksian posisi rumah kereta, konfirmasi pergerakan mekanisme, dan penghitungan tab buram yang melewati slot.
Spesifikasi Listrik dan Penginderaan
| Parameter |
Spesifikasi |
| Model |
PM-L25 |
| Celah Penginderaan |
6 mm, tetap |
| Target Minimum |
Objek buram 0,8 × 1,2 mm |
| Tegangan Suplai |
5–24 V DC ±10% |
| Konsumsi Arus |
≤15 mA |
| Tipe Output |
Kolektor terbuka NPN |
| Mode Output |
Output Light-ON dan Dark-ON terpisah |
| Arus Sink Maksimum |
50 mA |
| Waktu Respons |
≤20 μs cahaya diterima; ≤80 μs cahaya terputus |
| Rating Proteksi |
IP64 |
| Panjang Kabel |
1 m |
Kondisi Pengaturan dan Pengoperasian
Posisikan target untuk sepenuhnya memutus sinar. Indikator oranye menyala saat sinar diterima. Beroperasi antara −25 dan +55°C tanpa kondensasi atau pembentukan es. Pada suhu +50°C atau lebih tinggi, pasang sensor pada bodi logam.
FAQ
Q1: Apakah PM-L25 sensor NPN atau PNP?
A: Sensor ini memiliki output kolektor terbuka NPN.
Q2: Apakah memerlukan penguat eksternal?
A: Tidak. Penguatnya sudah terpasang.
Q3: Bisakah sensor ini memberikan sinyal Light-ON dan Dark-ON?
A: Ya. Dua output terpisah disediakan.
Q4: Berapa target terkecil yang ditentukan?
A: Objek buram berukuran 0,8 × 1,2 mm.
