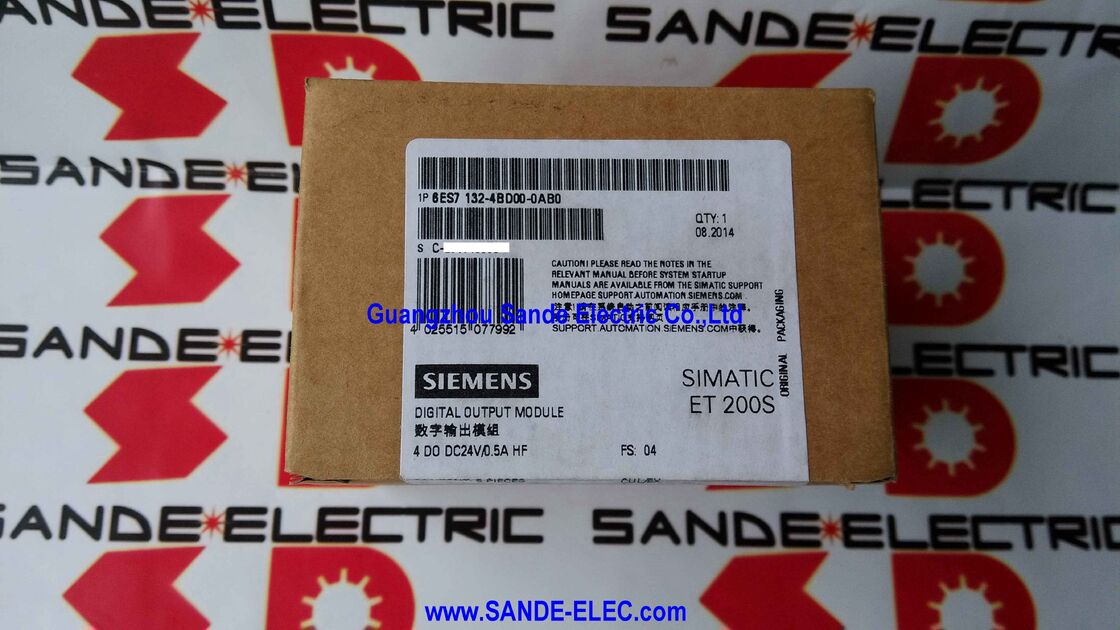

6ES7132-4BD00-0AB0 ∙ SIMATIC ET 200S 4DO Digital Output Module 24VDC / 0.5A per Channel / HF Diagnostics / 100μs / 15mm / Deteksi Sirkuit Singkat

Output 4 saluran, lebar 15 mm

Sistem I/O terdistribusi ET 200S dibangun di sekitar modul elektronik yang sempit dan satu fungsi.Untuk stasiun I/O terdistribusi dengan ruang yang terbatas, kotak persimpangan jalur produksi, atau stasiun kontrol yang kompak lebar 15 mm memungkinkan kepadatan I / O yang tinggi dengan beberapa modul yang dipasang berdampingan dalam jejak kecil.

Masing-masing dari empat saluran beralih 24VDC hingga 0,5A cukup untuk katup solenoid (biasanya 0,1 sampai 0,4A), lampu indikator, kumparan relay kecil,dan sirkuit kontrol kontaktor yang termasuk dalam rating output.

Spesifikasi Utama

HF High Feature Means Per-Channel Diagnostics (HF

Modul elektronik ET 200S ditunjuk baikST (standar)atauHF (Fitur Tinggi). 6ES7132-4BD00-0AB0 memiliki sebutan HF.

Perbedaan praktis adalah kemampuan diagnostik. modul output standar (ST) beralih saluran dan mengkonfirmasi status output tetapi tidak mengidentifikasi saluran tertentu yang telah mengembangkan kesalahan.Modul HF menambahkan deteksi sirkuit pendek termal saluran-demi-saluran. Ketika beban saluran output menarik arus yang berlebihan, solenoid tertangkap, segmen kabel pendek,atau kumparan katup yang gagal modul HF mengidentifikasi dan melaporkan saluran tertentu yang telah gagal.

Laporan kesalahan kembali melalui modul antarmuka ET 200S ke buffer diagnostik CPU.stasiun teknik dapat menentukan saluran output dan perangkat lapangan yang menyebabkan kondisi overcurrentUntuk sistem dengan banyak aktuator yang tersebar di seluruh tata letak terdistribusi, ini mempersempit penyelidikan kesalahan dari "di suatu tempat di Stasiun 4" ke "Saluran 2 dari slot modul 3, Stasiun 4".

Skenario Aplikasi

Kontrol katup solenoid pada mesin pengisi:Delapan ET 200S modul output dalam satu stasiun terdistribusi kontrol 32 katup pneumatik. kemampuan diagnostik HF mengidentifikasi setiap kumparan katup individu yang mengembangkan pendek,tanpa menarik setiap konektor solenoid untuk pengujian manual.

Pengendalian aktuator conveyor:24VDC aktuator (pusher, stop, diverter) di seluruh jalur produksi dikendalikan melalui ET 200S stasiun terdistribusi.

Sirkuit lampu indikator dan sinyal:Beberapa lampu menara sinyal 24VDC dan indikator status yang didorong dari saluran output 4DO di sebuah stasiun kabinet mesin ET 200S.

FAQ

Q1: Apa perbedaan antara varian 6ES7132-4BD00-0AB0 (HF) dan varian Standard (ST)?

Varian ST (misalnya 6ES7132-4BD02-0AA0) menyediakan fungsi output 4DO dasar tanpa diagnostik per-saluran.Varian HF menambahkan deteksi sirkuit pendek termal pada setiap saluran output individu dan melaporkan kesalahan per saluran kembali ke CPUPilih ST untuk instalasi yang sensitif terhadap biaya di mana diagnosis per-saluran tidak diperlukan; pilih HF di mana transparansi diagnostik diperlukan untuk mengurangi waktu pemeliharaan.

T2: Dapatkah 6ES7132-4BD00-0AB0 beralih beban induktif secara langsung?

Ya, dengan tindakan pencegahan yang tepat. Transistor output dinilai pada 0.5A. beban induktif (ventil solenoid, kumparan relay) menghasilkan EMF kembali pada de-energi.Sirkuit output modul memberikan perlindungan dasar, tetapi untuk beban induktif yang besar atau siklus switching yang panjang, menambahkan dioda freewheeling atau sirkuit penekanan di seluruh beban mengurangi tekanan pada transistor output dan memperpanjang umur modul.Memverifikasi karakteristik beban induktif spesifik terhadap output nominal modul.

P3: Berapa banyak modul 6ES7132-4BD00-0AB0 yang dapat dipasang di satu stasiun ET 200S?

Jumlahnya tergantung pada modul antarmuka ET 200S di stasiun dan ekspansi I/O maksimumnya.Setiap 6ES7132-4BD00-0AB0 menempati 4 bit output dan satu slot fisik pada baris modul terminal ET 200S. The interface module's documentation specifies the maximum number of electronic modules per station and the total backplane power budget — confirm both constraints when planning a station configuration.

T4: Bagaimana output di kabelkan pada 6ES7132-4BD00-0AB0?

Modul ini menggunakan modul terminal ET 200S (seri TM-E atau TM-P) untuk kabel lapangan.dan modul elektronik klip ke modul terminal tanpa mengganggu kabel lapanganHal ini memungkinkan modul elektronik untuk dilepas dan diganti untuk layanan tanpa memutuskan kabel lapangan.

T5: Indikator LED apa yang ada di 6ES7132-4BD00-0AB0?

Modul ini memiliki empat LED status output hijau (satu per saluran) yang menunjukkan kapan setiap output dihidupkan,dan indikator diagnostik yang menyala ketika kesalahan (sirkuit pendek) terdeteksi pada saluran manapun. The channel-specific LED pattern combined with the diagnostic indicator allows a field technician to visually identify which channel is active and whether any fault condition is present without connecting a laptop.
