Modul Elektronik 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0 6ES7134-4NB51-OABO

Siemens 6ES7134-4NB51-0AB0∙ SIMATIC ET 200S 2AI RTD High Feature Module ∙ 15-Bit / ±0.1% / 2/3/4-Wire / Line Compensation

Input RTD Fitur Tinggi ¢ Resolusi 15-Bit dengan Kompensasi Timah Terintegrasi

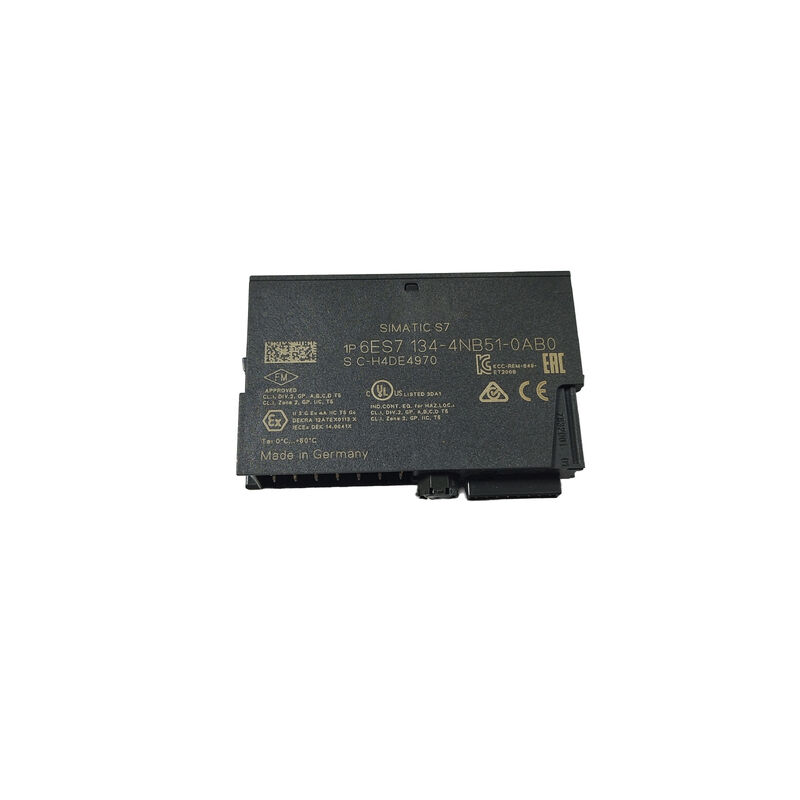

6ES7134-4NB51-0AB0 adalah modul input analog 2AI RTD High Feature untuk I/O terdistribusi Siemens SIMATIC ET 200S. Dua saluran input masing-masing menerima Resistance Temperature Detector (RTD)Pt200, Pt500, Pt1000, Ni100, Ni120, atau Cu10 sensor ¢ dan kembali pengukuran suhu ke master PROFIBUS DP pada 15-bit plus resolusi tanda.ini adalah salah satu pilihan input suhu yang paling tepat dalam rentang modul analog ET 200S.

"Fitur Tinggi" (HF) adalah perbedaan yang berarti. modul RTD fitur standar dalam keluarga ET 200S memberikan resolusi yang lebih rendah dan pengukuran yang kurang tepat.Modul HF menambahkan resolusi yang lebih tinggi (15-bit vs 13-bit pada modul standar) dan kompensasi resistansi jalur internal.

Kompensasi resistensi saluran internalmenghilangkan kesalahan pengukuran suhu yang disebabkan oleh resistensi kabel yang menghubungkan sensor RTD ke modul.resistensi kabel menambahkan langsung ke sensor resistensi dan tidak dapat dibedakan dari suhu a 20 ohm kabel terlihat seperti 20 ohm (sekitar 50 ° C pada Pt100) suhu offset. sirkuit kompensasi internal modul HF mengukur dan mengurangi kesalahan resistensi kabel ini tanpa memerlukan koreksi eksternal,membuat instalasi 2 kabel praktis dengan akurasi yang wajar untuk jarak di mana kabel 2 kabel adalah pilihan ekonomi.

Instalasi 3 kabel dan 4 kabel menghilangkan kesalahan resistensi kabel pada sensor menggunakan sensing Kelvin tradisional atau teknik jembatan, tetapi membutuhkan lebih banyak konduktor per sensor.Modul ini mendukung ketiga konfigurasi kabel, memberikan desainer sistem fleksibilitas dalam strategi kabel sensor per posisi sensor.

Spesifikasi Utama

6ES7134-4NB51 vs 6ES7134-4NB01 RTD vs Thermocouple

Keduanya membawa awalan "NB" dan sebutan High Feature, tetapi mengukur jenis sensor yang berbeda:

Kedua modul ini tidak dapat ditukarkan, keduanya menerima modul terminal ET 200S yang sama, tetapi elektronik dan teknik pengukuran sama sekali berbeda.Konfirmasi jenis sensor di instalasi sebelum menentukan.

FAQ

T1: Jenis sensor RTD apa yang kompatibel dengan 6ES7134-4NB51-0AB0?

Modul ini menerima jenis RTD platinum dan nikel industri standar: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, dan Cu10 (kurva standar DIN / IEC).Jenis sensor dikonfigurasi per saluran dalam parameter modul ET 200S selama konfigurasi perangkat keras STEP 7 atau TIA Portal. Konfirmasi jenis sensor yang diinstal dalam aplikasi sebelum mengkonfigurasi.

T2: Modul terminal apa yang diperlukan untuk 6ES7134-4NB51-0AB0?

Modul ini membutuhkan modul terminal ET 200S baik TM-E15S24-AT (terminal jenis sekrup, 6ES7193-4CL20-0AA0) atau TM-E15C24-AT (terminal spring-clip, 6ES7193-4CL30-0AA0).Modul terminal menyediakan terminal kabel lapangan dan secara fisik terhubung ke rel ET 200SModul terminal harus dipesan secara terpisah.

T3: Bagaimana kompensasi resistensi garis internal bekerja, dan kapan itu penting?

Dalam sirkuit RTD 2-kawat, kabel yang menghubungkan sensor ke modul membawa arus pengukuran dan juga memperkenalkan resistensi yang menambah pembacaan sensor sebagai kesalahan offset suhu.Kompensasi internal menerapkan koreksi berdasarkan pengukuran referensi yang diketahui untuk mengurangi hambatan kabel ini dari hasilHal ini paling penting untuk kabel panjang 2-kabel berjalan di Pt100, setiap 1Ω dari resistensi kabel memperkenalkan sekitar 2,5 °C dari kesalahan pengukuran tanpa kompensasi.Modul HF mengurangi kesalahan ini tanpa memerlukan kabel 3-kabel atau 4-kabel.

T4: 6ES7134-4NB51-0AB0 dihentikan. Apakah ada pengganti Siemens saat ini?

Sistem ET 200S telah digantikan oleh platform ET 200SP. ET 200SP menawarkan modul input RTD setara dengan kemampuan pengukuran yang kompatibel.sumber 6ES7134-4NB51-0AB0 melalui pasar suku cadang ET 200SUntuk desain sistem baru, gunakan ET 200SP setara. Konfirmasi jenis penggantian yang tepat dengan Siemens Industry Mall.

T5: SF LED menyala pada 6ES7134-4NB51-0AB0.

LED SF (kesalahan kelompok) menunjukkan kesalahan pada tingkat modul ?? biasanya sinyal sensor di luar kisaran (sirkuit terbuka, sirkuit pendek, atau pembacaan sensor di luar kisaran yang dikonfigurasi),atau kesalahan perangkat keras modul. Membaca data diagnostik melalui STEP 7 atau TIA Portal untuk mengidentifikasi kode kesalahan tertentu. RTD sirkuit terbuka (putus kawat sensor) adalah penyebab paling umum dari aktivasi SF LED;Hal ini disajikan sebagai pembacaan upscale atau downscale tergantung pada jenis istirahat.
