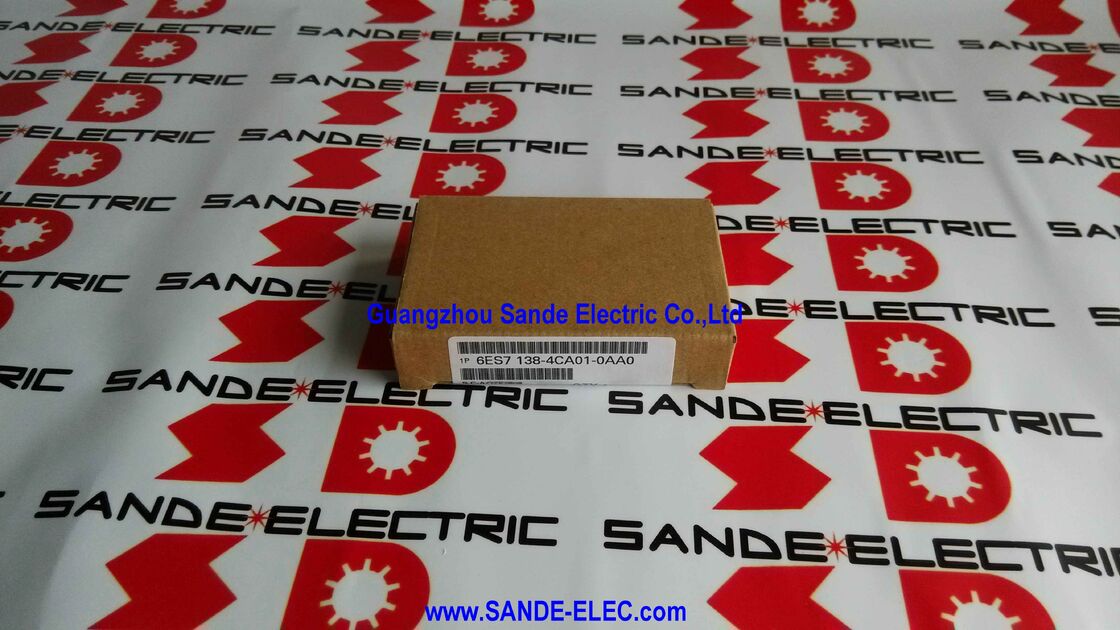

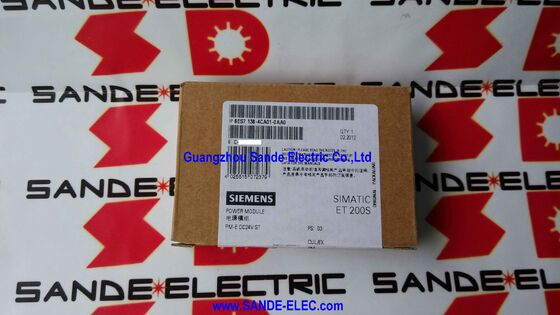

Modul daya 6ES7138-4CA01-0AA0 6ES7 138-4CA01-0AA0 6ES7138-4CAO1-OAAO

Siemens 6ES7138-4CA01-0AA0

PM-E ️ Power Entry Point untuk kelompok modul ET 200S

Dalam simpul I/O terdistribusi SIMATIC ET 200S, PM-E (Power Module) mendefinisikan domain catu daya untuk modul yang mengikutinya ke kanan pada baris terminal.Setiap PM-E menerima 24V DC dari sumber eksternal dan mendistribusikannya ke rel pasokan elektronik dari modul I/O yang berdekatanModul di sebelah kanan PM-E mengambil daya operasi dari kelompok pasokan PM-E itu sampai batas baris PM-E atau terminal berikutnya.

6ES7138-4CA01-0AA0 menyediakan pemisahan potensial isolasi listrik antara tegangan beban (DC 24V dari pasokan eksternal) dan bus backplane PROFIBUS DP.Pemisahan ini menjaga gangguan pasokan medan dari mencapai bus komunikasi backplane, dan mengisolasi kelompok pasokan satu sama lain ketika beberapa modul PM-E digunakan dalam satu node ET 200S.

Jika pasokan DC 24V ke PM-E gagal atau keluar dari spesifikasi,Modul mengirim pesan diagnostik ke master DP PROFIBUS controller menerima pemberitahuan kesalahan secara otomatis tanpa memerlukan kabel pemantauan eksternal.

Spesifikasi Utama

Perlindungan Sirkuit Singkat Eksternal Langkah Desain yang Dibutuhkan

6ES7138-4CA01-0AA0 tidak memiliki perlindungan sirkuit pendek internal di sisi tegangan beban.Perangkat pelindung eksternal harus dipasang di hulu sungai ∙ pemutus sirkuit dengan karakteristik pemicu C ditentukanTanpa pemutus eksternal, sirkuit pendek dalam kabel lapangan atau modul yang terhubung tidak memiliki perlindungan pembatas arus dari PM-E itu sendiri.Ukuran pemutus eksternal untuk beban yang terhubung, tidak hanya modul 10A maksimum.

FAQ

Q1: Apa arti "PM-E" dalam konvensi penamaan ET 200S?

PM-E adalah singkatan dari Power Module Electronic. Ini adalah modul yang menyediakan tegangan pasokan elektronik ke sekelompok ET 200S I/O modul yang berdekatan. Tidak seperti PM-D (Power Module Discrete),yang memasok arus ke beban output diskrit, PM-E memberi daya pada sirkuit elektronik dari modul I/O sendiri.

T2: Mengapa pemutus sirkuit eksternal dengan karakteristik C diperlukan?

6ES7138-4CA01-0AA0 tidak memberikan perlindungan sirkuit pendek internal. Tanpa pemutus hulu, sirkuit pendek dalam kabel lapangan atau modul pendek dapat mengambil arus tak terbatas dari pasokan,merusak PM-E dan modul yang terhubung. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.

T3: Apa yang dilakukan oleh diagnostik tegangan beban yang hilang dalam prakteknya?

Jika input 24V DC ke PM-E jatuh di bawah ambang deteksi, modul menghasilkan pesan diagnostik yang dibaca master DP PROFIBUS sebagai kesalahan modul.Program PLC master menerima kesalahan, memungkinkan sistem kontrol untuk bereaksi terhadap hilangnya tegangan suplai ET 200S, mematikan I/O yang terpengaruh dengan elegan atau menghasilkan alarm.Ini jauh lebih informatif daripada hanya kehilangan fungsi I / O tanpa penjelasan.

P4: Berapa banyak modul I/O yang disediakan oleh satu 6ES7138-4CA01-0AA0?

PM-E memasok semua modul I/O ET 200S dalam kelompok catu daya dari posisi PM-E ke PM-E berikutnya atau akhir baris terminal, mana yang lebih awal.Jumlah modul tergantung pada pengambilan arus dari setiap modul dalam kelompok. arus total untuk semua modul dalam kelompok tidak boleh melebihi 10A pada 60 °C. Menghitung total konsumsi arus elektronik dari semua modul dalam kelompok dan memverifikasi tetap dalam batas ini.

T5: 6ES7138-4CA01-0AA0 dihentikan. Apa pengganti Siemens saat ini?

Sistem ET 200S itu sendiri telah digantikan oleh platform ET 200SP.memeriksa ketersediaan suku cadang Siemens saat ini melalui Siemens Industry MallUntuk instalasi baru, ET 200SP dengan varian modul daya sendiri adalah platform saat ini.Mengkonfirmasi ketersediaan saat ini dan status yang dihentikan dengan rantai pasokan Siemens sendiri sebelum menentukan.
