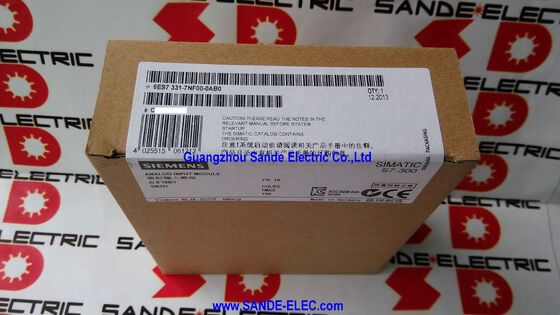

SIMATIC ANALOG INPUT SM 6ES7331-7NF00-0AB0 6ES7 331-7NF00-0AB0 6ES7331-7NFOO-OABO

Siemens 6ES7331-7NF00-0AB0 | Input Analog SIMATIC S7-300 SM 331 — 8 Saluran / 16-Bit / Terisolasi / ±10V / 4–20mA / 55ms / 40-Pole

8 Input Analog Terisolasi, Konfigurasi Grup Saluran

6ES7331-7NF00-0AB0 adalah modul input analog 16-bit SM 331 untuk Siemens SIMATIC S7-300. Ini menyediakan delapan saluran input analog terisolasi — empat grup saluran yang masing-masing terdiri dari dua saluran — di mana setiap grup dikonfigurasi secara independen untuk jenis pengukuran (tegangan atau arus) dan rentang pengukuran. Dua saluran di grup 0 dapat diatur untuk tegangan sementara dua saluran di grup 1 diatur untuk arus, tanpa interaksi apa pun antar grup.

Isolasi listrik antara modul dan backplane CPU S7-300 — isolasi galvanik dengan tegangan umum 50V — memisahkan ground sirkuit medan dari ground backplane PLC. Hal ini melindungi PLC dari tegangan mode umum yang ada di lapangan, menghilangkan kesalahan pengukuran ground loop, dan memberikan tingkat perlindungan pada CPU jika terjadi kesalahan sirkuit lapangan. Peringkat COM 50V menentukan tegangan mode umum maksimum antara saluran input apa pun dan terminal umum modul terisolasi.

Pada 55ms untuk semua 8 saluran pada waktu integrasi 16-bit (penolakan 50Hz), SM 331 sangat cocok untuk memproses aplikasi pengukuran — pemancar suhu, pemancar tekanan, pengukur aliran, dan sensor level — di mana kecepatan pengukuran adalah hal kedua setelah akurasi dan penolakan kebisingan. Waktu integrasi dapat dikurangi hingga 10 ms untuk pembaruan yang lebih cepat dengan sedikit pengurangan kekebalan kebisingan.

Spesifikasi Utama

6ES7331-7NF00 vs 6ES7331-7NF10 — Perbedaannya

NF10 adalah varian yang disempurnakan — ia memonitor nilai batas untuk semua 8 saluran dan mendukung mode isochronous (disinkronkan dengan siklus CPU). Batasan monitor NF00 pada 2 saluran saja. Keduanya membawa rentang masukan, resolusi, dan isolasi yang sama. Konfirmasikan varian mana yang dipasang saat menentukan penggantinya — keduanya secara fisik serupa tetapi memiliki fungsi berbeda.

Pertanyaan Umum

Q1: Bagaimana jenis pengukuran dikonfigurasi untuk setiap grup saluran di 6ES7331-7NF00-0AB0?

Jenis pengukuran (tegangan atau arus) dan rentang pengukuran untuk setiap grup saluran diatur dalam LANGKAH 7 atau Konfigurasi Perangkat Keras Portal TIA. Dalam tampilan konfigurasi perangkat keras, parameter setiap grup saluran diatur ke rentang input yang diperlukan (misalnya, 4–20mA atau ±10V). Parameter diunduh ke modul sebagai bagian dari proyek PLC. Tidak ada jumper fisik untuk pemilihan rentang — konfigurasinya murni perangkat lunak.

Q2: Dapatkah 6ES7331-7NF00-0AB0 mengukur sensor RTD atau termokopel secara langsung?

Tidak. 6ES7331-7NF00-0AB0 hanya mendukung input tegangan dan arus. Untuk pengukuran RTD (Pt100, Ni100), diperlukan modul khusus SM 331 AI 8×RTD (6ES7331-7PF01-0AB0). Untuk termokopel, modul SM 331 AI 8×TC (6ES7331-7PF11-0AB0) ditentukan. Jika pemancar RTD atau termokopel mengeluarkan sinyal 4–20mA, 6ES7331-7NF00-0AB0 dapat menerima sinyal yang dikonversi ini.

Q3: Apa arti sebutan "terisolasi" untuk modul ini?

Terisolasi berarti ada pemisahan galvanik antara sirkuit input bidang modul dan backplane CPU S7-300. Sirkuit medan umum dan ground backplane CPU tidak terhubung di dalam modul. Hal ini menghilangkan arus ground loop yang dapat menimbulkan kesalahan pengukuran ketika perangkat lapangan dihubungkan ke ground pada titik yang berbeda, dan melindungi PLC dari transien dan kesalahan tegangan tingkat lapangan.

Q4: Bagaimana waktu integrasi memengaruhi akurasi dan penolakan noise?

Waktu integrasi yang lebih lama meningkatkan penolakan dan akurasi kebisingan. Pada integrasi 100ms (penolakan 50Hz), modul mencapai kekebalan kebisingan terbaiknya — interferensi frekuensi saluran 50Hz dari sambungan kabel daya ke kabel lapangan ditolak. Pada integrasi 10 ms, kecepatan pembaruan lebih cepat tetapi kekebalan terhadap kebisingan berkurang. Untuk pengukuran suhu dan tekanan proses di dekat sumber interferensi frekuensi listrik, integrasi 100ms lebih disukai. Untuk loop proses yang lebih cepat, biasanya dipilih 20 md atau 16,67 md (penolakan 60Hz).

Q5: Jenis konektor depan apa yang dibutuhkan 6ES7331-7NF00-0AB0?

Modul ini menggunakan konektor depan terminal sekrup 40 kutub. Konektor depan (dipesan terpisah — tidak disertakan dengan modul) dihubungkan ke permukaan modul dan menerima kabel lapangan. Dua tipe konektor depan tersedia untuk modul 40 kutub S7-300: tipe sekrup (6ES7392-1AM00-0AA0) dan tipe sangkar pegas (6ES7392-1BM00-0AA0). Tipe sangkar pegas memungkinkan penyisipan kabel tanpa obeng dan mendukung pemasangan kabel yang lebih cepat di lingkungan produksi.
