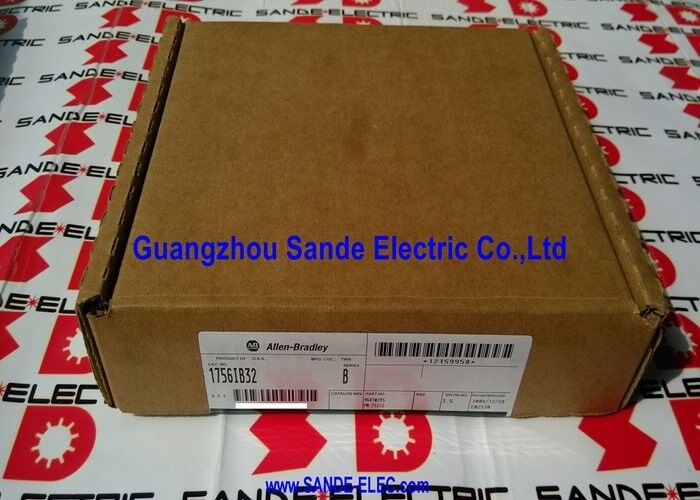

ControlLogix 32 I Modul Titik Tenggelam 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 Kontrol Logix 32-Point 12/24V DC Digital Input Module

Nomor Bagian:1756-IB32

Produsen:Rockwell Automation / Allen-Bradley (AS)

Jenis produk:Modul Masukan Digital 32 Titik DC

32 Titik Masukan Diskrit di Satu Slot

1756-IB32 mengemas 32 titik input digital DC ke dalam slot sasis ControlLogix 1756 tunggal.umpan balik magnetik, sensor fotoelektrik, atau sinyal diskrit 12/24V DC dan peta yang menyatakan ke dalam tabel data input pengontrol untuk program Logix untuk bertindak.

Pada 32 poin per slot, 1756-IB32 memberikan kepadatan input tertinggi dalam rentang modul input DC ControlLogix standar.Ini mengurangi jumlah slot dan ruang sasis yang dibutuhkan. 1756-IB32 tunggal menangani apa yang akan membutuhkan dua atau tiga modul kepadatan rendah untuk menutupi.

Modul ini menerima input 12V DC dan 24V DC tegangan pasokan perangkat lapangan yang paling umum dalam otomatisasi industri.menghilangkan kebutuhan untuk menentukan modul terpisah untuk setiap jenis output sensor dalam instalasi sensor campuran.

Kapadatan kabel dan format konektor

Dengan 32 input dan 24V yang terkait, 1756-IB32 menggunakan konektor RTB (Removable Terminal Block) dengan kepadatan tinggi.RTB 40 posisi menampung semua 32 sinyal masukan ditambah terminal umum dan daya. RTB adalah kunci untuk mencegah salah duduk dan dapat pra-kabel sebelum modul dipasang di sasis, yang memungkinkan pra-terminasi kabel lapangan selama pembuatan kabinet.

Spesifikasi Utama

FAQ

Q1: 1756-IB32 menunjukkan beberapa titik input sebagai ON dalam tag pengontrol, tetapi tidak ada perangkat lapangan yang diaktifkan.

Keadaan Phantom ON pada input tanpa tenaga disebabkan oleh kebocoran arus dari kabel lapangan atau sensor yang melayang di atas ambang OFF.Sensor keadaan padat ̇ terutama tipe dua kawat ̇ melewati arus residual kecil bahkan ketika matiDengan 32 titik pada satu modul, kebocoran akumulasi dari beberapa sensor dapat mendorong masukan individu di atas ambang ON.Menginstal resistor bleeder (biasanya 5 ∼ 10 kΩ) secara paralel dengan terminal input yang terkena dampak untuk menyediakan jalur kembali untuk kebocoran arus.

T2: Dapatkah 1756-IB32 digunakan dengan sensor NPN (current sinking) dan sensor PNP (current sourcing) pada modul yang sama secara bersamaan?

Ya. 1756-IB32 kompatibel dengan kabel NPN dan PNP sensor ¢ sirkuit input modul menerima arus dari kedua arah.Sensor NPN terhubung dengan output sensor ke terminal masukan dan umum yang terhubung ke modul + 24V umum (V terminal). Sensor PNP menghubungkan output sensor langsung ke terminal input dengan umum ke 0V. Kedua jenis dapat hidup berdampingan pada modul yang sama.

T3: RTB 1756-IB32 memiliki kunci. Apakah kunci dapat ditransfer antara modul dari tipe yang sama?

Kunci RTB dirancang untuk ditransfer dari modul lama ke modul baru selama penggantian, memastikan konektor kabel lapangan hanya dapat dimasukkan kembali dalam jenis modul yang benar.Hapus kunci dari modul yang gagal, mentransfernya ke pengganti 1756-IB32, dan RTB pra-kabel dipasang langsung ke modul baru tanpa kabel ulang.

Q4: Kontroler Logix menunjukkan kesalahan koneksi I/O untuk 1756-IB32. indikator LED modul normal. Apa yang harus diperiksa?

Kegagalan koneksi I/O dengan LED modul normal menunjukkan masalah komunikasi backplane daripada perangkat keras sirkuit input.Menempatkan kembali modul di slotnya konektor 1756 backplane adalah penyebab paling umum dari kesalahan koneksi I / O intermiten. Jika resetting tidak menyelesaikan kesalahan, memeriksa backplane sasis di slot untuk kerusakan mekanis atau kontaminasi.

Q5: Apakah 1756-IB32 kompatibel dengan semua ControlLogix sasis dan kontroler revisi?

1756-IB32 kompatibel di seluruh platform ControlLogix ¥ 1756-A4 hingga 1756-A17 sasis, dan semua prosesor ControlLogix dari 1756-L1 asli hingga seri 1756-L8x saat ini.Tidak ada pembatasan revisi firmware atau hardware berlaku untuk penyebaran ControlLogix standarKonfirmasi setiap persyaratan khusus GuardLogix (safety PLC) secara terpisah jika modul ditambahkan ke sistem keamanan.
