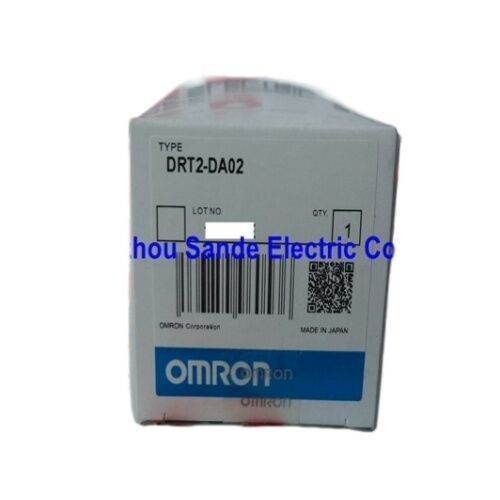

Modul PLC DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 | Modul Output Analog 2-Saluran DeviceNet — Tegangan / Arus / Resolusi 1/6000 / Rel DIN

Dua Saluran Independen pada Satu Node DeviceNet

DRT2-DA02 menyediakan dua saluran output analog pada satu node DeviceNet, masing-masing dapat dikonfigurasi secara independen untuk output tegangan atau arus. Konfigurasi diatur per saluran — satu saluran dapat beroperasi dalam mode arus (4–20 mA) sementara yang lain berjalan dalam mode tegangan (0–10V), atau keduanya dapat menggunakan rentang yang sama. Rentang output dipilih melalui sakelar DIP atau alat OMRON Configurator.

Independensi per saluran ini adalah keuntungan praktis dalam panel multi-perangkat. Penggerak inverter mungkin mengharapkan referensi 4–20 mA sementara katup kontrol yang berdekatan menerima 0–10V. Daripada menambahkan modul mode tunggal terpisah untuk setiap jenis perangkat, satu DRT2-DA02 menangani keduanya dari satu alamat DeviceNet.

Resolusi skala penuh 1/6.000 memberikan 6.000 langkah di seluruh rentang output yang dipilih. Pada saluran 0–10V, ini menghasilkan sekitar 1,67 mV per hitungan. Pada saluran arus 4–20 mA, ini menghasilkan sekitar 2,67 µA per hitungan. Akurasi ±0,4% pada 25°C berarti kesalahan output maksimum pada skala penuh adalah ±24 mV pada rentang 10V atau ±64 µA pada rentang 20 mA — cukup untuk sebagian besar tugas kontrol analog industri termasuk referensi kecepatan penggerak, posisi katup, dan setpoint pengontrol proses.

Spesifikasi Utama

Konversi 2 ms dan Isolasi Fotokopler

Waktu konversi 2 ms mencakup kedua output secara bersamaan — pemindaian PLC membaca data DeviceNet, modul mengonversi kedua saluran dalam 2 ms, dan tegangan atau arus analog yang diperbarui muncul di terminal output. Untuk sebagian besar aplikasi kontrol analog industri — penggerak, katup, pengontrol suhu — 2 ms berada dalam persyaratan waktu respons.

Isolasi fotokopler antara sirkuit output dan jalur komunikasi mencegah loop ground dan kebisingan frekuensi tinggi dari pengkabelan bidang output yang terhubung kembali ke bus komunikasi DeviceNet. Di dalam kabinet di mana kabel output analog berjalan di dekat penggerak frekuensi variabel atau sumber kebisingan lainnya, isolasi ini menjaga keandalan komunikasi tanpa perangkat keras penyaringan tambahan.

FAQ

Q1: Bisakah satu saluran dalam mode tegangan dan yang lain dalam mode arus secara bersamaan?

Ya. Setiap saluran output dikonfigurasi secara independen melalui sakelar DIP atau OMRON Configurator. Satu saluran dapat beroperasi dalam mode arus 4–20 mA sementara yang lain berjalan dalam mode tegangan 0–10V pada saat yang sama. Pengaturan rentang output tidak memengaruhi saluran lain.

Q2: Batasan resistansi beban apa yang berlaku untuk dua mode output?

Untuk output tegangan, beban yang terhubung harus memiliki impedansi minimum 1 kΩ — beban impedansi yang lebih rendah menyebabkan output melebihi arus terukurnya dan menurunkan akurasi. Untuk output arus, resistansi loop maksimum adalah 600 Ω — resistansi yang lebih tinggi dalam loop mencegah output mencapai arus skala penuh. Verifikasi impedansi input perangkat yang terhubung sebelum commissioning.

Q3: Seberapa akurat DRT2-DA02 pada suhu ambien yang tinggi?

Pada 25°C akurasi adalah ±0,4% dari skala penuh. Di seluruh rentang suhu operasi penuh (−10°C hingga +55°C) spesifikasi akurasi adalah ±0,8% FS. Penurunan ini adalah tipikal untuk sirkuit analog presisi di bawah variasi termal. Untuk aplikasi yang membutuhkan akurasi lebih ketat pada suhu ambien tinggi, letakkan modul di dalam selungkup yang dikontrol suhunya atau kurangi anggaran akurasi sesuai kebutuhan.

Q4: Apakah modul ini kompatibel dengan PLC OMRON standar seperti seri CJ dan seri CS?

DRT2-DA02 berkomunikasi melalui DeviceNet sebagai slave DeviceNet. Master scanner DeviceNet apa pun — termasuk unit master DeviceNet seri OMRON CJ atau scanner pihak ketiga yang kompatibel — dapat berkomunikasi dengan modul ini. Alokasi dan konfigurasi I/O dilakukan melalui pengaturan master DeviceNet. Output analog modul dikontrol oleh data yang ditulis ke area outputnya di peta I/O master DeviceNet.

Q5: Konfigurasi pengkabelan bidang apa yang dibutuhkan oleh output arus 4–20 mA?

Output arus DRT2-DA02 adalah tipe sumber (aktif) — modul mensuplai arus melalui perangkat yang terhubung. Perangkat bidang dua kabel (yang diberi daya oleh arus loop 4–20 mA) terhubung langsung antara terminal output modul dan common sinyal. Perangkat yang memerlukan catu daya terpisah (transduser pasif) harus dikabel sesuai dengan catu daya loop yang sesuai. Konfirmasikan jenis input perangkat yang terhubung sebelum pengkabelan.
