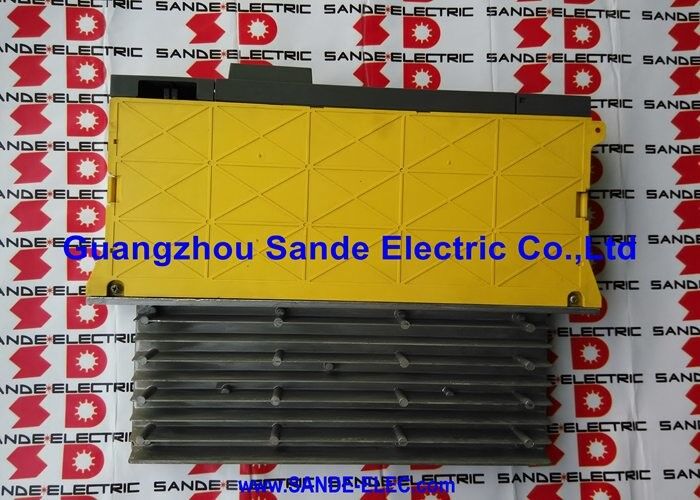

A06B-6081-H103 | Modul Catu Daya FANUC Alpha — PSMR-3 / 200–230V AC / 283–325V DC / 3,8kW / CNC dan Daya Penggerak Servo Robot

PSMR-3 — Catu Daya Regeneratif untuk Sistem Servo Alpha

A06B-6081-H103 adalah PSMR-3 — model berkapasitas ketiga dalam seri PSMR (Modul Catu Daya dengan kemampuan Regeneratif) FANUC. Huruf "R" di PSMR mengidentifikasi karakteristik yang menentukan: modul catu daya ini dapat mengembalikan energi yang dihasilkan ke pasokan AC selama pengereman motor servo, daripada membuangnya sebagai panas pada resistor rem.

Dalam sistem penggerak servo FANUC Alpha:

Selama akselerasi motor:PSMR-3 memperbaiki AC tiga fase yang masuk (200–230V AC) menjadi bus 283–325V DC yang diatur. Bus DC ini menyuplai modul penguat servo (SVM) dan spindel (SPM) yang terhubung, yang pada gilirannya menghasilkan AC frekuensi variabel yang menggerakkan motor.

Selama perlambatan motorik:Saat motor servo mengerem, mereka bertindak sebagai generator – mengembalikan energi kinetik sebagai energi listrik kembali ke bus DC. Catu daya standar tidak dapat menangani energi regenerasi ini; itu harus dihilangkan dalam resistor pengereman. PSMR-3, sebaliknya, membalikkan DC yang dihasilkan kembali menjadi AC dan mengembalikannya ke pasokan listrik.

Spesifikasi Utama

Kode Alarm

A06B-6081-H103 menghasilkan kode alarm spesifik ketika terjadi kesalahan:

Aplikasi — Mesin dan Robot CNC

A06B-6081-H103 dikonfirmasi untuk digunakan pada peralatan mesin CNC FANUC dan robot industri FANUC:

Aplikasi alat mesin CNC:PSMR-3 berfungsi sebagai catu daya pusat untuk sistem penggerak servo Alpha yang lengkap di pusat permesinan, pusat pembubutan, dan mesin gerinda — menyuplai daya DC yang diatur ke semua penggerak sumbu servo dan penggerak spindel secara bersamaan.

Aplikasi robot:Robot FANUC yang dilengkapi dengan sistem penggerak seri Alpha menggunakan PSMR-3 untuk memasok daya ke beberapa sumbu servo gabungan robot. Kemampuan regeneratif sangat berharga dalam aplikasi robot dengan gerakan inersia tinggi – robot besar yang memperlambat muatan berat akan menghasilkan energi regenerasi yang signifikan.

Pertanyaan Umum

Q1: Apa pentingnya "PSMR" versus "PSM" dalam penamaan modul catu daya FANUC?

PSM = Modul Catu Daya (standar — tidak dapat mengembalikan energi yang dihasilkan ke suplai AC; memerlukan resistor rem). PSMR = Modul Catu Daya dengan umpan balik Regeneratif (dapat membalikkan energi yang dihasilkan dari motor pengereman kembali ke suplai AC). PSMR-3 (A06B-6081-H103) adalah varian regeneratif — ini menghilangkan kebutuhan akan resistor rem di sebagian besar aplikasi dan mengurangi konsumsi energi dalam sistem penggerak siklus tinggi.

Q2: Amplifier servo FANUC Alpha apa yang diberi daya oleh A06B-6081-H103?

A06B-6081-H103 PSMR-3 menyediakan daya bus DC untuk modul servo seri FANUC Alpha (SVM — sumbu tunggal dan multi-sumbu) dan modul spindel (SPM) dalam sistem penggerak Alpha. Kombinasi spesifik modul SVM dan SPM yang dapat didukung PSMR-3 ditentukan oleh total daya penggerak yang terhubung tidak melebihi nilai keluaran modul 3,8kW.

Q3: Apa yang ditunjukkan oleh alarm AL-05 ("kapasitor tidak diisi ulang tepat waktu")?

AL-05 muncul ketika kapasitor bus DC internal PSMR-3 gagal mengisi daya ke tegangan yang diperlukan dalam waktu yang diharapkan setelah penyalaan. Kemungkinan penyebabnya: tegangan input terlalu rendah, kapasitor di dalam modul mengalami penurunan (kapasitansi berkurang atau kebocoran meningkat), kesalahan pada rangkaian pra-pengisian, atau korsleting pada bus DC dari amplifier yang terhubung. Bedakan dengan AL-04 (tegangan DC turun selama pengoperasian) — AL-05 terjadi saat penyalaan, AL-04 saat berjalan.

Q4: Dapatkah dua PCB internal (A20B-2001-0890 dan A16B-2202-0542) diganti secara terpisah?

Ya — papan kontrol A20B-2001-0890 dan papan kabel A16B-2202-0542 tersedia secara terpisah sebagai suku cadang. Jika kesalahan didiagnosis secara spesifik pada satu PCB (pola alarm kontrol versus pola kesalahan tahap daya), mengganti PCB yang rusak saja dapat dilakukan dan lebih murah dibandingkan mengganti modul A06B-6081-H103 yang lengkap. Dokumentasi pemeliharaan catu daya FANUC Alpha yang berlaku memberikan panduan untuk mengisolasi kesalahan pada papan internal tertentu.

Q5: Tindakan pencegahan keselamatan apa yang berlaku saat mengganti A06B-6081-H103?

Matikan sistem penggerak servo sepenuhnya dan isolasi semua pasokan listrik. Kapasitor bus DC PSMR-3 mempertahankan tegangan berbahaya (283–325V DC) selama beberapa waktu setelah listrik dilepas — tunggu waktu pengosongan yang ditentukan dalam manual B-65162E dan pastikan tegangan bus DC berada pada tingkat yang aman sebelum menangani komponen internal. Modul ini secara fisik kompak (171mm × 59mm × 367mm) tetapi voltase internalnya berpotensi mematikan.
