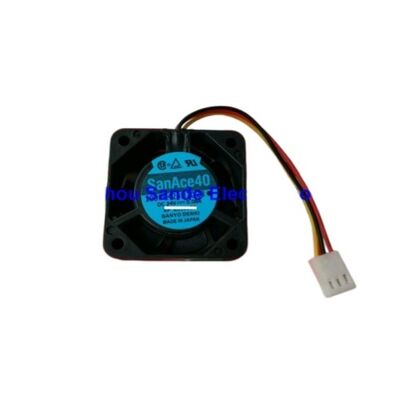

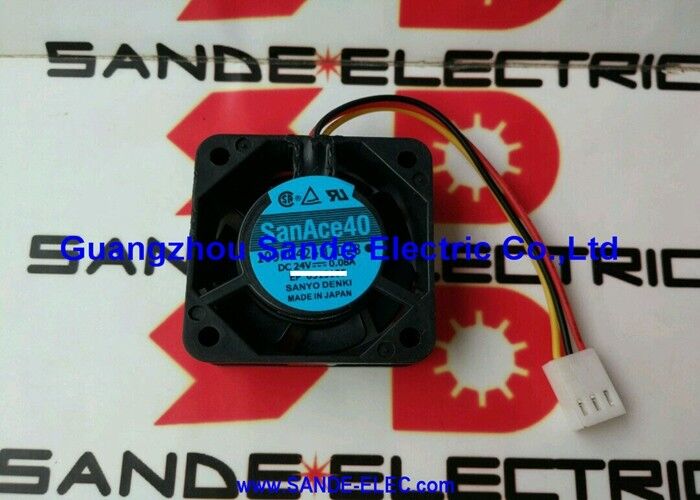

Fener pendingin asli Sanyo 109P0424H7D28 1O9PO424H7D28

109P0424H7D28 | Kipas Sanyo Denki San Ace 40 — 40×40×15mm / 24V / 7700 RPM / 6,34 CFM / 28 dB / 3-Pin / Pendinginan Inverter PLC

San Ace 40 Slim — Kecepatan Tinggi dalam Kedalaman 15mm

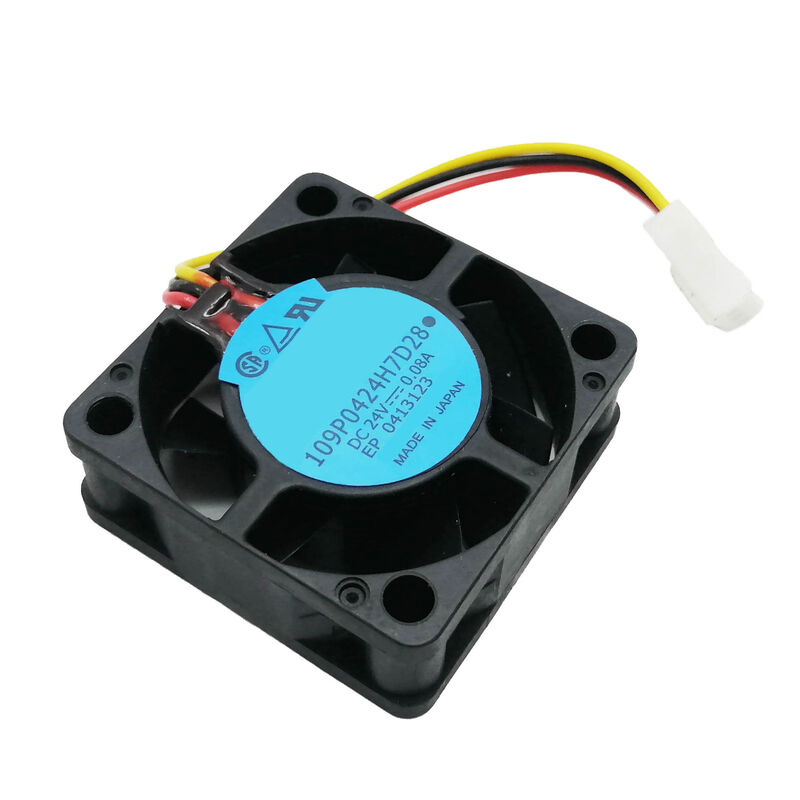

109P0424H7D28 adalah kipas aksial ramping berukuran 40×40×15 mm dari seri San Ace 40 Sanyo Denki — versi kedalaman 15 mm dari rangkaian kipas 40 mm, menghasilkan 6,34 CFM pada 7.700 RPM dari pasokan 24V. Kipas kompak ini banyak digunakan dalam elektronik kontrol industri: penutup PLC, inverter, penggerak servo, dan modul kontrol CNC di mana kipas standar dengan kedalaman 20mm atau 25mm melebihi rongga pemasangan yang tersedia.

Pada 28 dB(A) dan penarikan arus hanya 0,08A, 109P0424H7D28 menggabungkan pendinginan yang efisien dengan pengoperasian yang senyap dan beban listrik minimal — sifat yang membuatnya kompatibel dengan anggaran pengontrol industri kompak yang memiliki anggaran arus 24V yang ketat.

Spesifikasi Utama

Mengapa 7.700 RPM untuk Kipas Slim 40mm

Diameter 40mm tergolong kecil — bilah yang lebih kecil memindahkan lebih sedikit udara per putaran dibandingkan bilah yang lebih besar. Untuk menghasilkan aliran udara yang berguna dari bilah kecil, 109P0424H7D28 bekerja pada 7.700 RPM — jauh lebih cepat dibandingkan kipas 80mm atau 120mm. Pada kecepatan ini, kipas 40mm menghasilkan tekanan statis dan kecepatan aliran udara yang diperlukan untuk mendinginkan komponen yang dipasang pada PCB dalam jarak dekat.

Kedalaman ramping 15mm semakin membatasi geometri sudu: impeler yang sempit memiliki rentang aksial yang lebih kecil untuk digunakan. RPM yang lebih tinggi mengkompensasi keterbatasan ini, mempertahankan output 6,34 CFM meskipun panjang chord blade berkurang dibandingkan dengan kipas 40mm dengan kedalaman 20mm atau 25mm.

Aplikasi

Pendinginan PLC:Kipas tipis 40 mm pada sasis PLC, posisi pendinginan bidang belakang, dan penutup modul CPU — kedalaman 15 mm cocok dengan rongga wadah PLC yang terlalu dangkal untuk kipas dengan kedalaman standar 20 mm.

Inverter industri:Pendinginan yang dipasang di panel untuk modul VFD kompak dan soft starter di mana posisi pemasangan kipas internal membatasi kedalaman kipas yang tersedia.

Modul kontrol CNC:Elektronik kontrol CNC yang ringkas, kartu kontrol sumbu, dan modul tampilan HMI menggunakan kipas pendingin tipis 40mm.

Peralatan server dan jaringan:Peralatan rak 1U dan 2U dengan batasan ketinggian membatasi kedalaman rongga kipas hingga 15 mm — 109P0424H7D28 menghadirkan kinerja kipas kelas server dalam faktor bentuk yang ramping.

Pertanyaan Umum

Q1: Bagaimana 109P0424H7D28 (kedalaman 15mm) dibandingkan dengan 109P0424H6D14 (kedalaman 20mm) di kelas tegangan 40mm yang sama?

Versi ramping 15mm (H7D28) bekerja pada RPM lebih tinggi (7.700 vs lebih rendah untuk seri H6D) untuk mengimbangi kedalaman bilah yang lebih dangkal — menghasilkan aliran udara yang sebanding dalam paket 5mm yang lebih dangkal. H6D14 dengan kedalaman 20mm memberikan aliran udara sedikit lebih banyak pada RPM lebih rendah. Pilih berdasarkan kedalaman pemasangan yang tersedia: jika tersedia jarak bebas 20mm, H6D14 memberikan lebih banyak aliran udara pada kecepatan lebih rendah; jika hanya tersedia 15mm, H7D28 adalah pilihan yang tepat.

Q2: Apa fungsi konektor 3-pin pada 109P0424H7D28?

Konektor 3-pin membawa: Pin 1 — negatif (ground), Pin 2 — positif (suplai 24V), Pin 3 — takometer atau keluaran sinyal rotor terkunci untuk pemantauan kecepatan kipas. Pin ketiga memungkinkan sistem host (PLC, drive, atau pengontrol) untuk memantau apakah kipas berjalan pada kecepatan yang benar, memungkinkan deteksi kesalahan kipas sebelum terjadi kelebihan suhu peralatan.

Q3: Dapatkah 109P0424H7D28 beroperasi dari suplai 12V?

Tegangan pengenalnya adalah 24V DC. Pada 12V, kipas bekerja pada sekitar 50% RPM terukur (~3.850 RPM) dengan aliran udara berkurang secara proporsional. Sanyo Denki menentukan volume pengoperasian minimumtage — konfirmasikan dari lembar data 109P0424H7D28 apakah 12V berada dalam rentang pengoperasian yang diizinkan. Untuk aplikasi yang memerlukan kinerja terukur 7.700 RPM, diperlukan pasokan 24V.

Q4: Jenis bantalan apa yang digunakan 109P0424H7D28, dan bagaimana pengaruhnya terhadap orientasi pemasangan?

Seri San Ace 40 menggunakan konstruksi bantalan bola — cocok untuk segala orientasi pemasangan termasuk pemasangan vertikal, horizontal, atau terbalik. Bantalan bola mempertahankan pelumasan terlepas dari orientasi kipas, tidak seperti bantalan selongsong yang biasanya terbatas pada posisi pemasangan tertentu. Fleksibilitas orientasi ini menyederhanakan pemasangan pada peralatan industri di mana kipas mungkin perlu dipasang pada posisi non-standar.
