3106KL-05W-B59∙ NMB Minebea 80mm Slim DC Fan 24V / 32.8 CFM / 3000 RPM / Ball Bearing / 70.000 jam / FANUC A90L-0001-0422

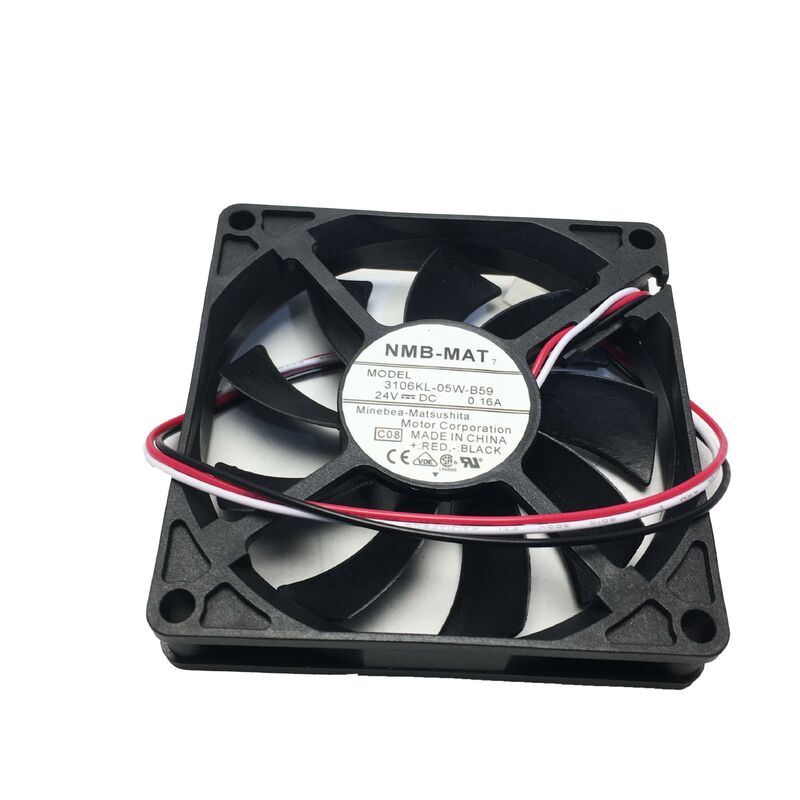

NMB 80mm Slim Fan

3106KL-05W-B59 adalah kipas aksial DC tipis 80×80×15mm dari NMB Technologies salah satu produsen kipas yang paling terkenal di industri.kedalaman tipis 15mm membuat kipas ini pilihan standar untuk posisi panel dangkal, sasis telekomunikasi, perangkat keras server, dan peralatan industri di mana kipas standar 25mm atau 38mm yang mendalam 80mm melebihi kedalaman pemasangan yang tersedia.

Angka yang menonjol untuk kipas ini adalah masa pakai: 70.000 jam (L10 pada 25 ° C), yang luar biasa untuk kipas industri 80mm. this corresponds to approximately 8 years of theoretically failure-free operation — a directly relevant specification for industrial equipment that runs continuously without regular maintenance windows.

Spesifikasi Utama

Sensor rotor terkunci 3 kawat

Kabel ketiga menyediakan output sensor rotor terkunci yang memungkinkan sistem host untuk memantau operasi kipas:

Dalam sistem FANUC:FANUC CNC kontrol dan penguat dengan referensi kipas A90L-0001-0422 memantau sinyal kecepatan kabel ketiga.kontrol menghasilkan alarm kegagalan kipas memperingatkan operator sebelum panas meningkat ke tingkat kritis.

Dalam peralatan industri non-FANUC:Setiap sistem dengan input tachometer kipas dapat memantau output kecepatan 3106KL-05W-B59 untuk pemantauan kesehatan kipas.Kawat ketiga juga dapat dibiarkan tidak terhubung dalam aplikasi 2-kawat di mana pemantauan kesalahan tidak diperlukan.

Aplikasi

FANUC seri Alpha servo amplifier pendinginan:Penggantian kipas pendingin internal dalam FANUC seri Alpha Servo Amplifier Module (SAM), Spindle Amplifier Module (SPM),dan Power Supply Module (PSM) .

Peralatan telekomunikasi industri:Posisi kipas 80mm dangkal dalam peralatan rak telekomunikasi, elektronik stasiun pangkalan, dan perangkat keras jaringan kelas operator.

Kabin penggerak mesin alat CNC:Modul pendinginan yang ditargetkan dalam kandang drive ️ kedalaman 15 mm yang tipis cocok dengan posisi pemasangan standar 80 mm di rumah drive kompak.

FAQ

Q1: Apa kode alarm FANUC ketika 3106KL-05W-B59 (A90L-0001-0422) gagal?

Modul penguat servo FANUC menghasilkan SV0430 (kipas berhenti) atau amplifier overtemperature alarm ketika kipas pendingin gagal. The A90L-0001-0422 fan in Alpha series servo modules directly triggers amplifier protection — degraded cooling from a failing fan typically precedes the alarm with intermittent overtemperature warnings at high load before complete fan failure.

T2: Apakah 3106KL-05W-B59 adalah tubuh kipas yang sama dengan Panaflo FBK08T24HS?

Ya FANUC A90L-0001-0422 kipas telah berasal dari kedua NMB (3106KL-05W-B59) dan Panaflo (FBK08T24HS).melayani posisi modul FANUC yang sama. Versi produsen dapat diterima sebagai pengganti; konfirmasi konektor cocok dengan konektor kipas modul FANUC tertentu sebelum pemasangan.

T3: Bagaimana 3106KL-05W-B59 (80mm) dibandingkan dengan 1608KL-05W-B59 (40mm) dalam ekosistem pendingin FANUC?

Keduanya adalah kipas DC ramping NMB dengan sensor rotor terkunci 3-kawat untuk sistem FANUC the 3106KL-05W-B59 adalah varian 80mm (32.8 CFM, FANUC A90L-0001-0422), dan 1608KL-05W-B59 adalah varian 40mm (9.5 CFM, A90L-0001-0528). Mereka melayani posisi modul yang berbeda dalam sistem CNC FANUC

T4: Bisakah 3106KL-05W-B59 beroperasi dari catu daya 12V dalam peralatan dengan daya 12V saja?

Kisaran tegangan operasi 10V 27V termasuk 12V kipas akan mulai dan berjalan pada 12V. Pada 12V (50% dari 24V), kipas berjalan pada sekitar 1500 RPM (50% dari 3000 RPM),memberikan sekitar 16 ‰ 18 CFM ‰ sekitar setengah dari aliran udara nominalUntuk aplikasi yang membutuhkan penuh 32,8 CFM, 24V diperlukan.
