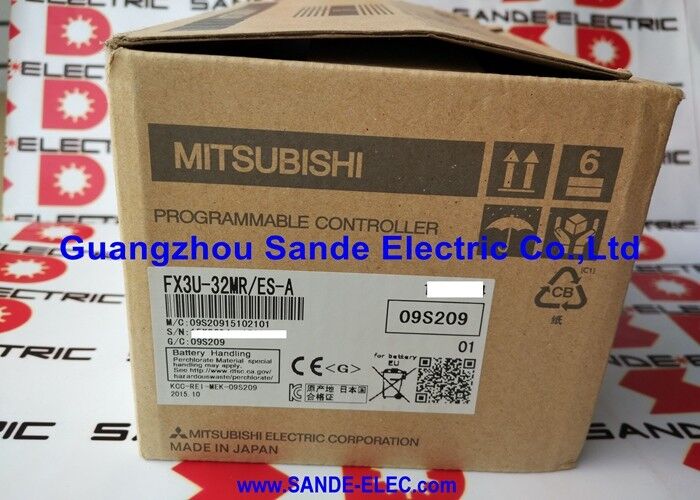

Mitsubishi FX3U-32MR/ES-A | MELSEC FX3U 32-Point Compact PLC — Relai 16 DI / 16 DO / 100–240V AC / 64K Langkah

FX3U — Kemampuan Setingkat Di Atas FX2N dalam Format Ringkas

FX3U adalah PLC kompak berperforma tertinggi milik Mitsubishi dalam seri MELSEC-F. FX3U-32MR/ES-A mengemas 16 input digital dan 16 output relai ke dalam satu bodi kompak dengan catu daya AC 100–240V — ES-A menunjukkan konfigurasi catu daya AC standar Eropa. Unit ini beroperasi dari sumber listrik AC satu fasa pada rentang 100–240V penuh tanpa pemilihan rentang, mencakup instalasi dari jaringan listrik Jepang 100V hingga sumber listrik Eropa 230V tanpa perubahan perangkat keras.

Format keluaran relai mengalihkan beban medan pada tegangan AC atau DC — kontaktor, katup solenoid, lampu pilot, dan motor AC kecil. Untuk aplikasi peralihan frekuensi tinggi, varian keluaran transistor (FX3U-32MT) lebih tepat; keluaran relai menangani jenis beban industri yang memerlukan isolasi listrik dan fleksibilitas tegangan yang tidak dapat disediakan oleh keluaran transistor.

Perluasan hingga 256 titik I/O menggunakan modul ekstensi dan adaptor seri FX3U. Blok pemosisian FX3U-1PG, modul input analog FX3U-4AD, dan adaptor komunikasi untuk RS-232C, RS-485, dan Ethernet semuanya terhubung ke unit dasar yang sama, menskalakan sistem dari pengontrol 32 titik mandiri ke pengontrol mesin multi-fungsi tanpa mengubah CPU.

Spesifikasi Utama

Penghitung Kecepatan Tinggi pada 100 kHz — Tanpa Perangkat Keras Eksternal

FX3U-32MR/ES-A mencakup 6 saluran penghitung berkecepatan tinggi bawaan. Empat saluran beroperasi pada 10 kHz; dua pada 100 kHz. Ini menerima encoder, sensor jarak, atau keluaran pulsa secara langsung — memungkinkan pelacakan posisi, pengukuran frekuensi, dan pemantauan kecepatan dalam unit dasar. Untuk pemosisian sumbu tunggal yang memerlukan kontrol gerakan yang lebih terstruktur, blok pemosisian FX3U-1PG menambahkan keluaran pulsa 200 kHz khusus di atas fungsi penghitung bawaan unit dasar.

Pertanyaan Umum

Q1: Apa arti keluaran relai dalam praktiknya dibandingkan dengan versi keluaran transistor?

Output relai (MR) mengalihkan beban AC dan DC pada rentang voltase yang luas — hingga 250V AC dan 30V DC. Kontak tidak memiliki persyaratan polaritas tetap. Output transistor (MT) hanya beralih 24V DC, tetapi beralih lebih cepat (tidak ada penundaan mekanis), menangani laju siklus yang lebih tinggi, dan tidak aus akibat kontak busur. Pilih relai untuk beban AC, perangkat lapangan pada tegangan selain 24V DC, dan peralihan frekuensi lebih rendah. Pilih transistor untuk keluaran pulsa frekuensi tinggi dan beban 24V DC peralihan cepat.

Q2: Bisakah FX3U-32MR/ES-A diprogram menggunakan GX Works3?

Seri FX3U diprogram menggunakan GX Works2. GX Works3 mendukung FX5U dan FX5UC (seri iQ-F) tetapi tidak mendukung generasi FX3U. Gunakan GX Works2 dengan kabel pemrograman RS-422 SC09 atau adaptor USB untuk koneksi ke port RS-422 internal.

Q3: Modul ekspansi apa yang dapat dihubungkan ke FX3U-32MR/ES-A?

FX3U menerima modul ekstensi I/O standar (FX2N-EX, FX3U-EX), modul fungsi khusus (analog, pemosisian, komunikasi), dan seri FX3U ADP (adaptor ekspansi). Total I/O bertambah hingga maksimum 256 poin. Hingga 8 blok pemosisian FX3U-1PG dapat dihubungkan untuk gerakan multi-sumbu.

Q4: Apakah FX3U-32MR/ES-A memiliki port Ethernet bawaan?

Tidak. Unit dasar memiliki port RS-422 internal untuk pemrograman dan komunikasi serial. Untuk konektivitas Ethernet, tambahkan FX3U-ENET-ADP (adaptor Ethernet) ke port ADP di sisi kiri CPU. FX3U juga mendukung RS-232C dan RS-485 melalui adaptor komunikasi.

Q5: Berapa lama masa pakai baterai, dan data apa yang dilindunginya?

FX3U menggunakan baterai litium internal untuk menyimpan program pengguna di RAM saat daya dimatikan. Masa pakai baterai biasanya 5 tahun dalam kondisi pengoperasian normal. Saat alarm baterai (M8006) aktif, ganti baterai dalam waktu yang ditentukan dalam manual perangkat keras FX3U untuk menghindari hilangnya program.
