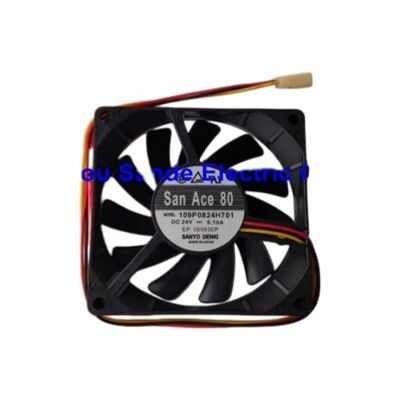

Sanyo Denki Fan 3-kabel DC24V 0.10A SanAce80 109P0824H701 dalam stok 1O9PO824H7O1

109P0824H701 | Kipas Ramping Sanyo Denki San Ace 80 — 80×80×15mm / 24V / 32,1 CFM / 31 dB / Bantalan Bola / UL/CSA/TUV

San Ace 80 Slim — Performa Tenang dalam Kedalaman 15mm

109P0824H701 adalah kipas ramping 80mm Sanyo Denki dari seri San Ace 80 — kipas tubeaksial sedalam 15mm yang menghasilkan 32,1 CFM pada 31 dB(A) senyap dari suplai 24V. Kedalaman 15mm adalah karakteristik yang menentukan: jika kipas standar 80mm memiliki kedalaman 25mm atau 38mm, 109P0824H701 cocok dengan penutup yang dangkal, slot ventilasi sempit, dan posisi panel dengan ruang terbatas yang tidak dapat dibersihkan oleh kipas dengan kedalaman standar 80mm.

Konsumsi daya 2,4W dan penarikan arus 100mA menjadikannya salah satu kipas industri 80mm yang lebih efisien — relevan jika beberapa kipas berbagi catu daya 24V dengan total anggaran arus terbatas.

Spesifikasi Utama

Sensor Kecepatan 3-Kawat — Tachometer untuk Pemantauan

Kabel ketiga mengeluarkan sinyal tachometer (sensor pulsa) yang sebanding dengan kecepatan kipas:

Pemantauan kecepatan:Output tach memungkinkan sistem host memantau RPM kipas sebenarnya — memastikan kipas beroperasi pada kecepatan yang benar dan mendeteksi pengurangan kecepatan bertahap dari keausan bantalan sebelum kegagalan total.

Alarm kesalahan kipas:Sistem dengan pemantauan kesalahan kipas menggunakan sinyal tach untuk mendeteksi kegagalan kipas. Pada 3100 RPM, frekuensi keluaran pulsa kira-kira 103 Hz (jika dua pulsa per putaran) — berada dalam kemampuan input pengatur waktu mikrokontroler standar.

Aplikasi

Peralatan server dan pusat data:Pendinginan server blade, sasis server 1U dan 2U, dan peralatan jaringan menggunakan kipas tipis 80mm dalam posisi rak dengan ketinggian terbatas.

Infrastruktur telekomunikasi:Perangkat elektronik stasiun pangkalan, peralatan kantor pusat, dan sasis jaringan kelas operator memerlukan kipas ramping dengan masa pakai yang lama dan pemantauan tach.

Panel kontrol industri:Pendinginan yang dipasang di panel pada pengontrol otomasi, perangkat elektronik penggerak, dan penutup komputer industri dengan kedalaman rongga kipas terbatas.

Elektronik peralatan medis:Catu daya dan pendinginan elektronik pada perangkat medis ringkas yang memerlukan pengoperasian senyap (31 dB) dan sertifikasi UL.

Pertanyaan Umum

Q1: Mengapa memilih 109P0824H701 sedalam 15mm dibandingkan kipas 80mm sedalam 25mm?

Alasan utamanya adalah fisik: jika kedalaman rongga kipas yang tersedia adalah 15–24 mm, kipas berukuran 25 mm tidak akan muat. 109P0824H701 juga lebih senyap dibandingkan kebanyakan kipas 25 mm pada voltase yang sama — tingkat kebisingan 31 dB(A) mencerminkan beban bilah yang lebih rendah pada impeler yang ramping. Keuntungannya: aliran udara lebih sedikit dibandingkan kipas dengan kedalaman penuh pada voltase yang sama. Pastikan pengurangan CFM memenuhi persyaratan termal sebelum menentukan varian ramping.

Q2: Berdasarkan apa masa pakai 40.000 jam?

Peringkat masa pakai Sanyo Denki selama 40.000 jam berada pada suhu pengoperasian yang diasumsikan. Temperatur lingkungan yang lebih tinggi mengurangi masa pakai pelumas bantalan — pada suhu lingkungan 60°C, masa pakai sebenarnya mungkin jauh lebih pendek dibandingkan pada suhu 25°C. Pada instalasi yang suhu lingkungan rongga kipasnya meningkat (30–50°C), masa pakainya akan berkurang secara proporsional. Penggantian yang direncanakan pada pemeliharaan terjadwal berikutnya lebih baik daripada beroperasi sampai terjadi kegagalan.

Q3: Apakah tegangan operasi minimum 14V mempengaruhi kinerja secara signifikan?

Pada 14V (58% dari nilai 24V), kipas bekerja pada kecepatan sekitar 1800 RPM — jauh di bawah kecepatan tetapan, dengan aliran udara berkurang. Minimum 14V adalah batas bawah memulai dan menjalankan: kipas dapat memulai dan mempertahankan putaran pada 14V dengan andal, namun untuk performa terukur 3100 RPM dan 32,1 CFM, diperlukan 24V. Batas atas 27,6V (115% dari 24V) memberikan pengoperasian yang aman dalam kondisi tegangan berlebih sementara.

Q4: Apakah 109P0824H701 merupakan pengganti langsung untuk kipas 80×80×15mm lainnya di kelas tegangan yang sama?

Kompatibilitas fisik memerlukan pencocokan dimensi permukaan 80×80×15mm, dan suplai 24V DC. Kompatibilitas kelistrikan mengharuskan konektor 3 kabel kipas pengganti cocok dengan konektor berpasangan pada peralatan — beberapa kipas menggunakan rumah konektor yang berbeda. Pastikan arah putaran bilah sesuai dengan aslinya: arah aliran udara terbalik mengurangi pendinginan efektif. Varian seri San Ace 80 Sanyo Denki mencakup berbagai kecepatan dan tingkat aliran udara dalam ukuran 80x80x15mm yang sama.
