GE FANUC 12/24 Vdc Keluar IC693MDL741 IC-693MDL741

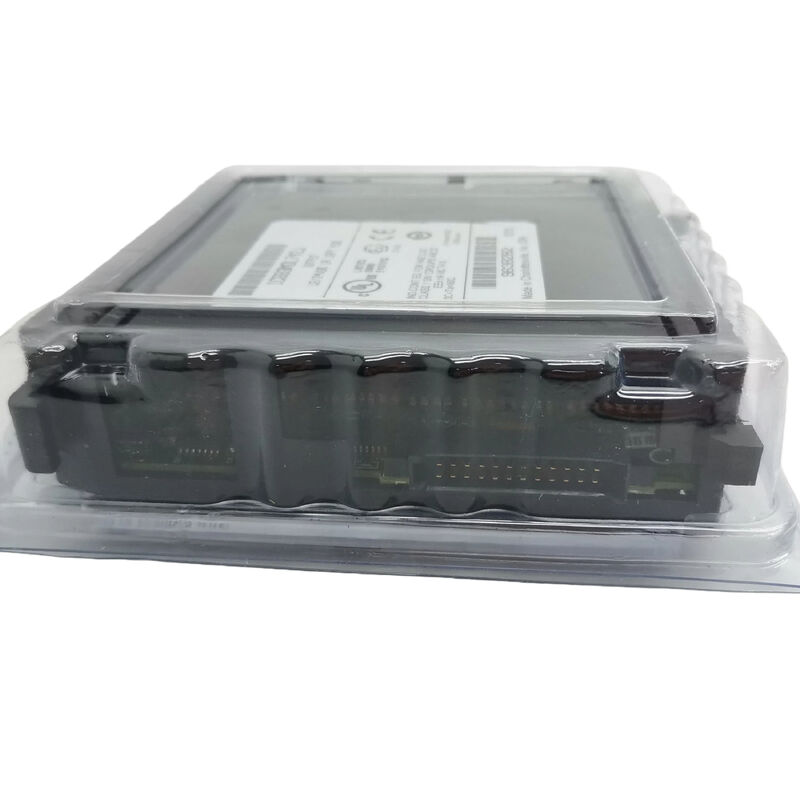

IC693MDL741∙ GE Fanuc Series 90-30 16-Point DC Output Module 12/24VDC / 0.5A per Point / Logika Negatif / 2×8 Grup / 1500V Isolasi

Logika Negatif

Logika negatif (menenggelam) berarti setiap saluran output menghubungkan sisi negatif/umum beban ke terminal output modul.Tegangan pasokan positif berasal dari pasokan listrik eksternal pengguna langsung ke satu sisi beban. Ketika output diaktifkan, IC693MDL741 menyediakan jalur arus dari beban melalui transistor output ke bus negatif yang menyelesaikan sirkuit.

Pengaturan tenggelam ini adalah standar untuk banyak perangkat medan DC industri di konvensi mesin alat Jepang dan Asia.dan kumparan relay kabel untuk masuk tenggelam terhubung langsung ke output IC693MDL741 tanpa polaritas pembalikanUntuk beban sumber (PNP), relay interposing atau varian modul yang berbeda diperlukan.

Pasokan 12V atau 24V DC eksternal pengguna memberi daya pada semua perangkat medan. IC693MDL741 hanya menyediakan transistor switching tidak ada tegangan medan yang berasal dari backplane.

Spesifikasi Utama

Dua Kelompok Delapan ∙ Kabel Terorganisir dan Isolasi

16 titik output dibagi menjadi dua kelompok yang sama dari 8.

• Kejelasan kabel:Kelompok 0 (titik 0) dan Kelompok 1 (titik 8) terhubung ke power commons yang terpisah.
• Kapasitas saat ini:Setiap common mendukung 2A maksimum 8 output pada 0.5A penuh beban. terminal umum harus dinilai untuk beban agregat dari semua 8 titik dalam kelompok itu dalam kondisi kasus terburuk.
• Isolasi kelompok:Isolasi 500V antara kedua kelompok memungkinkan potensi pasokan eksternal yang berbeda untuk Grup 0 dan Grup 1, dalam batas isolasi.ini memberikan pemisahan listrik yang aman antara kelompok.

Skenario Aplikasi

Kontrol katup solenoid pada mesin alat:Kontroler seri 90-30 mengelola 12 katup magnet pneumatik (NPN, tenggelam) di seluruh sistem penjepit benda kerja.Dua kelompok IC693MDL741 menyediakan kontrol terpisah untuk kiri dan kanan sirkuit penjepit dengan umum per kelompok.

Kontrol panel indikator:Enam belas lampu indikator status pada panel operator mesin yang terhubung ke 16 titik output.Indikator LED di IC693MDL741 memungkinkan operator HMI untuk memverifikasi kontinuitas kabel lampu selama pengoperasian tanpa instrumen pengujian lampu terpisah.

Relay coil drive untuk beban arus tinggi:IC693MDL741 menggerakkan 16 kumparan relay yang menginterposisikan (24VDC, tenggelam). Relay beralih ke kontaktor motor 240VAC arus lebih tinggi. 0.5A per titik dengan nyaman menangani arus kumparan relay standar sebesar 0.1 ¢0.3A.

FAQ

Q1: Apa perbedaan antara IC693MDL741 (logika negatif) dan IC693MDL740 (logika positif)?

IC693MDL740 menggunakan logika positif (sourcing) ¢ outputnya memasok arus dari bus positif ke beban.IC693MDL741 menggunakan logika negatif (menenggelamkan) ¢ outputnya memberikan jalur kembali untuk arus beban ke bus negatif. Pilihan tergantung sepenuhnya pada konvensi kabel perangkat lapangan. perangkat lapangan NPN menggunakan tenggelam (IC693MDL741); perangkat lapangan PNP menggunakan sumber (IC693MDL740).Periksa spesifikasi perangkat lapangan dan standar kabel yang ada sebelum memilih.

T2: Bisakah IC693MDL741 dipasang di slot manapun dari baseplate Seri 90-30?

Ya. IC693MDL741 dipasang di setiap slot I/O dari baseplate Seri 90-30 modul tidak spesifik slot.Posisi slot menentukan pemetaan alamat I/O, bukan fungsi modul.

T3: Sumber daya eksternal apa yang dibutuhkan untuk sirkuit lapangan IC693MDL741?

Pengguna harus memasok catu daya 12V atau 24V DC eksternal untuk perangkat lapangan ‡ IC693MDL741 tidak menghasilkan daya lapangan secara internal.Tegangan suplai eksternal harus tetap dalam kisaran operasi modul: 12 hingga 24V DC, dengan toleransi + 20% dan ¢15%.

T4: Jenis beban apa yang dapat dikendarai IC693MDL741 langsung pada 0,5A per titik?

Katup solenoid (24VDC, arus kumparan 0,1A), lampu indikator dan LED (24VDC, hingga 0,5A), kumparan relay (24VDC, 0,1A), dan kumparan kontaktor kecil semuanya berada dalam peringkat 0,5A.Untuk beban induktif (solenoid), relay coil), tambahkan dioda penekanan di seluruh kumparan back-EMF pada deenergization dapat merusak transistor output tanpa penekanan.5A membutuhkan relay interposing.

T5: Apakah akhiran revisi (741C, 741E, 741F, 741G) secara fungsional setara?

Sufis huruf (C, E, F, G) mengidentifikasi revisi perangkat keras dari IC693MDL741.kompatibilitas slot yang sama. Revisi mencerminkan komponen internal atau pembaruan manufaktur sambil mempertahankan kompatibilitas ke belakang. Penggantian 741G dalam sistem yang sebelumnya menggunakan 741C tidak memerlukan perubahan program.
