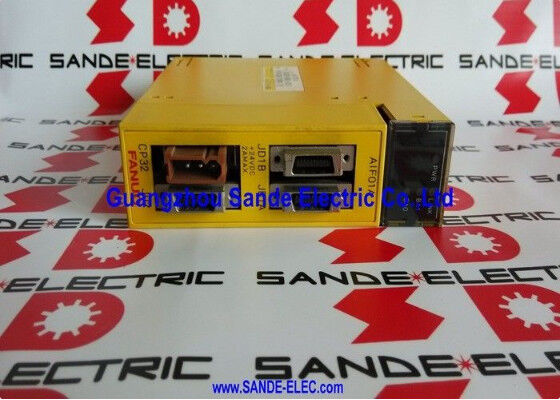

A02B-0319-C001 | Unit I/O FANUC — Kabinet Magnetik Daya / Tautan I/O / Kontaktor yang Dikendalikan PMC dan Interlock Pengaman

Kabinet Magnetik Daya — Apa Isinya dan Mengapa I/O Diperlukan

Sebagian besar peralatan mesin CNC industri memisahkan elektronik kontrol dari komponen listrik tenaganya. Kabinet kontrol CNC menampung komputer CNC, penggerak servo, dan penggerak spindel. Itukabinet magnet listrikadalah panel listrik terkait yang berisi perangkat keras switching arus tinggi dan tegangan tinggi:

• Starter motor spindel utama:Kontaktor AC yang menghubungkan atau memutus aliran listrik ke motor spindel
• Starter pompa pendingin:Kontaktor mengendalikan motor pompa pendingin
• Starter unit hidrolik:Kontaktor untuk sistem hidrolik alat berat
• Kontaktor pelepas rem sumbu:Mengontrol rem elektromagnetik pada sumbu alat berat tempat rem dipasang
• Relai kelebihan beban:Relai proteksi yang mendeteksi arus berlebih motor dan memutus kontaktor terkait
• Interlock keselamatan:Sakelar pelindung pintu, pemindai area, relai penghentian darurat, dan kontak pemantauan terkait

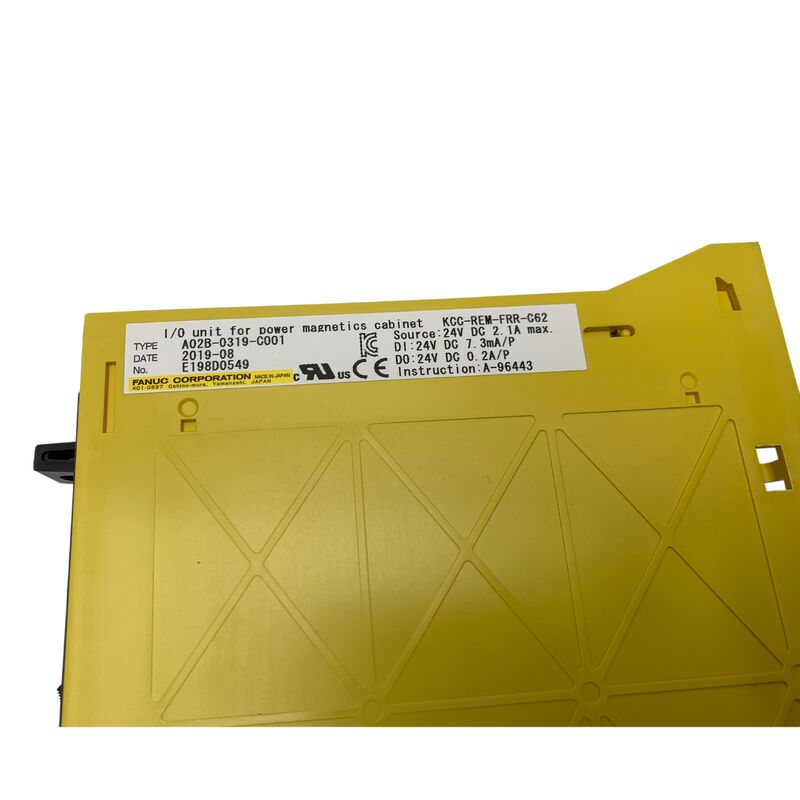

Logika tangga PMC (Programmable Machine Control) CNC harus memantau status semua perangkat ini dan harus mengontrol status hidup/matinya. A02B-0319-C001 adalah unit I/O yang memungkinkan komunikasi ini — unit ini menyediakan terminal input dan output fisik di dalam kabinet magnet daya, dan menghubungkan terminal tersebut ke CNC melalui bus I/O Link.

Informasi Produk Utama

Pengendalian dan Pemantauan PMC Melalui Unit Ini

Program tangga PMC CNC mengontrol kabinet magnet daya melalui A02B-0319-C001. Interaksi PMC yang umum:

Keluaran (CNC → kabinet):Perintah mulai/berhenti spindel; hidup/mati pompa pendingin; hidup/mati sistem hidrolik; perintah pelepasan rem sumbu; perintah solenoid pengunci pintu.

Input (kabinet → CNC):Umpan balik kontaktor spindel (hidup/mati dikonfirmasi); status trip relai beban berlebih; penjaga pintu terbuka/tertutup; tekanan hidrolik tercapai; tingkat cairan pendingin rendah; status sirkuit berhenti darurat.

Tangga PMC membaca masukan ini di setiap siklus pemindaian dan merespons sesuai dengan logika mesin yang diprogram — mencegah pengaktifan spindel jika pintu terbuka, menghentikan semua gerakan jika beban berlebih tersandung, dan menjalankan urutan pematian yang benar saat E-stop diaktifkan.

Skenario Aplikasi

Diagnosis kesalahan I/O magnet daya:Sebuah pusat permesinan mengembangkan alarm start spindel yang terputus-putus. Investigasi memastikan bahwa sinyal umpan balik kontaktor spindel tidak mencapai CNC secara konsisten. Komunikasi I/O Link dengan A02B-0319-C001 diuji dan unit diidentifikasi sebagai sumber kesalahan. Penggantian memulihkan komunikasi I/O yang andal dari kabinet magnet daya.

Instalasi listrik mesin baru:Pembuat peralatan mesin memasang A02B-0319-C001 di kabinet magnet daya selama pembuatan mesin. Semua kontrol kontaktor dan kabel umpan balik berakhir di unit ini. Satu kabel I/O Link terhubung kembali ke CNC, sehingga menghilangkan rangkaian kabel multi-kawat yang seharusnya diperlukan.

Pertanyaan Umum

Q1: Apa standar komunikasi I/O Link yang digunakan oleh A02B-0319-C001?

FANUC I/O Link adalah protokol komunikasi serial berkecepatan tinggi milik FANUC. Ia menggunakan arsitektur master-slave — CNC adalah masternya dan A02B-0319-C001 adalah node slave. Master melakukan polling pada semua node dalam siklus yang ditentukan, mengumpulkan data masukan dan mengirimkan perintah keluaran. Waktu siklus I/O Link cukup cepat untuk memenuhi persyaratan kontrol mesin real-time PMC. Protokol ini beroperasi melalui kabel twisted-pair berpelindung standar atau serat optik tergantung pada konfigurasi sistem.

Q2: Berapa banyak titik I/O yang disediakan A02B-0319-C001?

Jumlah titik I/O ditentukan oleh varian unit tertentu dan konfigurasi modul I/O internalnya. Unit I/O FANUC untuk lemari magnet daya biasanya menyediakan 32 hingga 64 input dan output digital dalam berbagai kombinasi. Jumlah titik yang tepat dan penetapan alamat I/O untuk A02B-0319-C001 ditentukan dalam manual koneksi FANUC CNC untuk jenis kontrol tertentu. Pemetaan alamat I/O PMC harus sesuai dengan rentang alamat yang dikonfigurasi unit I/O fisik.

Q3: Dapatkah A02B-0319-C001 ditambahkan ke sistem yang saat ini tidak memiliki I/O kabinet magnet daya?

Menambahkan A02B-0319-C001 memerlukan slot I/O Link yang tersedia pada CNC — I/O Link biasanya mendukung banyak node, namun jumlah totalnya terbatas. Program PMC CNC juga harus diperbarui untuk membaca dan menulis alamat I/O baru. Menambahkan unit I/O baru tanpa memperbarui program PMC mengakibatkan I/O fisik tidak tertangani — perangkat keras terhubung tetapi CNC mengabaikannya. Konsultasikan manual koneksi CNC I/O Link untuk kapasitas node yang tersedia dan prosedur pengalamatan.

Q4: Apa konsekuensi dari kegagalan A02B-0319-C001 selama pengoperasian mesin?

Jika komunikasi I/O Link ke A02B-0319-C001 terputus selama pengoperasian, CNC akan menghasilkan alarm I/O Link. Sistem keselamatan dirancang untuk gagal dengan aman — tangga PMC biasanya menggerakkan semua output ke kondisi aman (kontaktor mati, rem diterapkan) ketika komunikasi unit I/O terputus. Mesin akan berhenti. Memulai ulang memerlukan pemulihan komunikasi I/O, memastikan tidak ada kondisi kesalahan lain, dan menyetel ulang PMC.

Q5: Apakah penggantian A02B-0319-C001 memerlukan perubahan program PMC?

Tidak jika unit penggantinya memiliki model yang sama dengan jumlah I/O dan konfigurasi alamat I/O Link yang sama. Program PMC menggunakan alamat I/O, bukan nomor seri unit perangkat keras. Selama pengganti A02B-0319-C001 dikonfigurasikan ke alamat I/O Link yang sama dengan unit yang gagal, program PMC yang ada akan berkomunikasi dengannya tanpa modifikasi. Konfirmasikan alamat Tautan I/O dari konfigurasi unit yang gagal sebelum memasang penggantinya.
