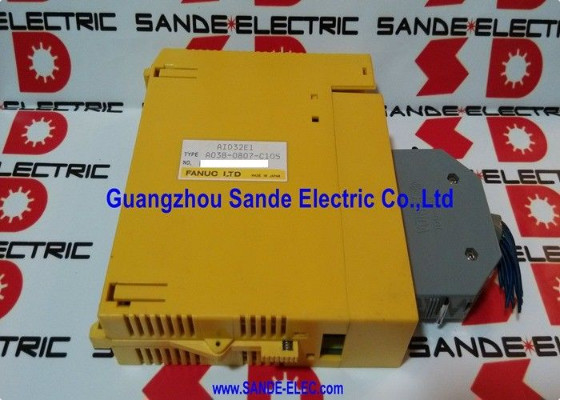

A03B-0819-C106 Fanuc AID32F1 Modul Masukan A03B0819C106 AO3B-O8I9-CIO6

FANUC A03B-0819-C106 | Modul Input Digital DC 32 Titik AID32F1 — 12/24V DC / Status LED / Sistem I/O CNC/Robotika

Nomor Bagian:A03B-0819-C106

Pabrikan:FANUC Corporation (Jepang)

Jenis Produk:Modul Input Digital — 32 Poin

32 Input Digital untuk FANUC CNC dan Sistem I/O Robot

A03B-0819-C106 adalah modul input digital model AID32F1 untuk sistem I/O terdistribusi A03B-0819 FANUC — arsitektur I/O modular yang digunakan di seluruh sistem permesinan CNC FANUC dan pengontrol robot FANUC. Setiap modul dihubungkan ke unit backplane (ABU05A atau ABU10A) yang terhubung ke CNC atau pengontrol robot sebagai budak pada bus I/O.

Tiga puluh dua titik input digital membaca status perangkat lapangan — sakelar batas, sensor jarak, sakelar tekanan, tombol tekan, relai interlock, dan sinyal umpan balik yang terhubung dengan servo — dan melaporkan statusnya ke PMC CNC atau program sistem pengontrol robot. Penunjukan AID32F1 mengidentifikasi modul ini sebagai tipe input 32 titik dalam rangkaian modul A03B-0819.

Masing-masing dari 32 titik masukan memiliki indikator LED khusus di bagian depan modul. LED ini menyala ketika input yang sesuai dalam keadaan ON — digerakkan oleh sinyal DC 12V atau 24V dari perangkat lapangan. Rangkaian LED per titik ini adalah alat pertama untuk commissioning dan diagnosis kesalahan: tanpa meteran atau perangkat lunak pemantauan PLC, penginstal dapat memverifikasi bahwa setiap sensor mengirimkan sinyal ke modul dengan membaca langsung dari lampu indikator modul.

Penerimaan input tegangan ganda 12V/24V mencakup rentang sensor DC dan output sakelar yang umum pada peralatan mesin modern dan instalasi robot, sehingga menghindari kebutuhan untuk mencocokkan tegangan suplai secara tepat.

Spesifikasi Utama

Arsitektur Sistem I/O A03B-0819

A03B-0819-C106 adalah salah satu modul dalam sistem I/O yang lebih luas. Node yang lengkap memerlukan backplane (ABU05A atau ABU10A), modul daya (A03B-0819-C011 / AIF01A), dan kombinasi modul input dan output yang dipilih. Jenis modul umum dalam keluarga yang sama mencakup modul keluaran digital, modul analog, dan varian I/O lainnya. Modul input AID32F1 dimasukkan ke dalam slot mana pun yang tersedia di backplane bersama modul lain di node yang sama.

Pertanyaan Umum

Q1: Apa perbedaan antara A03B-0819-C106 (AID32F1) dan A03B-0819-C111 (AID32H1)?

Keduanya merupakan modul input digital 32 titik dalam seri A03B-0819. Akhiran F1 dan H1 mengidentifikasi spesifikasi rangkaian masukan yang berbeda — biasanya terkait dengan arus masukan, waktu filter, atau karakteristik pengkondisian sinyal. Konfirmasikan varian mana yang dipasang di mesin dari label modul itu sendiri sebelum memesan penggantinya. Kedua tipe ini cocok dengan slot bidang belakang yang sama.

Q2: Dapatkah modul A03B-0819-C106 diganti dengan daya yang dialirkan ke bidang belakang?

Modul I/O A03B-0819 FANUC berkemampuan hot-swap dalam sistem di mana backplane dan modul daya mendukung fungsi ini. Konfirmasikan dari dokumentasi unit I/O FANUC untuk pengontrol tertentu apakah hot-swap didukung. Jika tidak dikonfirmasi, matikan backplane sebelum memasukkan atau melepas modul I/O apa pun.

Q3: Semua 32 input pada modul terbaca OFF tetapi perangkat lapangan dipastikan aktif. Dimana kesalahannya?

Periksa catu daya input (umum 12V atau 24V DC) ke modul — jika terminal umum kehilangan daya, semua 32 input terbaca MATI secara bersamaan terlepas dari status perangkat di lapangan. Verifikasi voltase pada terminal input daya modul. Jika daya sudah dipastikan, periksa kabel antara setiap perangkat lapangan dan terminal input modul. Kondisi mati secara bersamaan lebih mungkin disebabkan oleh masalah daya atau kabel dibandingkan kegagalan modul.

Q4: LED untuk input menyala tetapi PMC CNC tidak mendaftarkan inputnya. Apa yang harus diperiksa?

Jika LED menyala, rangkaian input modul menerima sinyal 12/24V DC dengan benar. Kemungkinan kesalahannya ada pada penetapan alamat I/O — PMC mungkin membaca alamat I/O yang berbeda dengan posisi modul. Periksa konfigurasi peta I/O di CNC atau pengontrol robot untuk memastikan posisi slot modul sesuai dengan alamat PMC yang diharapkan. Konfirmasikan juga bahwa bidang belakang dikenali oleh pengontrol pada bus I/O.

Q5: Dari mana sumber A03B-0819-C106?

Melalui pasar purnajual modul I/O FANUC — FANUC CNC dan dealer suku cadang robot, menguji kelebihan pemasok, dan layanan perbaikan. Sistem A03B-0819 digunakan di sejumlah besar instalasi FANUC CNC dan robot, menjaga ketersediaan purnajual tetap baik. Konfirmasikan A03B-0819-C106 (AID32F1) khusus dari label modul yang dipasang sebelum memesan.
