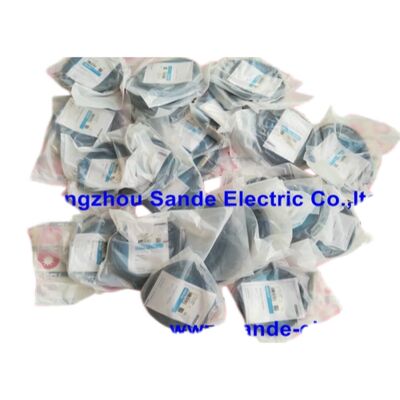

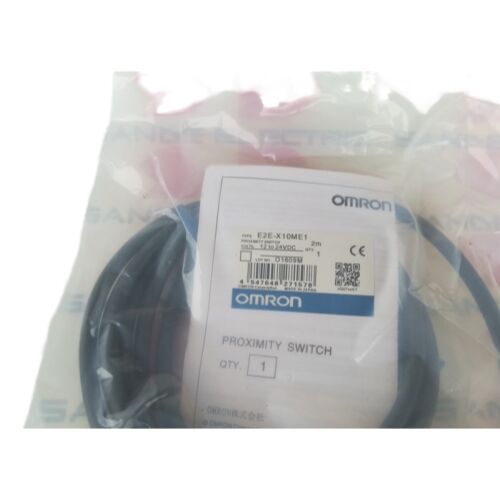

E2E-X10ME1 OMRON BARU SWITCH PROKSIMITAS E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1∙ Sensor Kedekatan Induktif ∙ M18 Tidak dilindungi, 10mm NPN NO, 12 ∙ 24VDC, 200mA, 200Hz, IP67, -40°C sampai +85°C, Kabel tahan minyak 2m

Gambaran umum

PeraturanOmron E2E-X10ME1adalah sensor kedekatan induktif M18 tanpa pelindung dengan jarak sensing 10mm, output NPN 3-kabel yang biasanya terbuka,dan kapasitas switching 200mA ′′ arus output tertinggi dalam rentang standar E2E 3-kawat.

Selang ME mengidentifikasi varian Omron dengan kapasitas yang diperluas: di mana model standar E2E M18 tanpa pelindung (E2E-X14MD1) diberi rating kapasitas switching 100mA, varian ME1 menggandakan ini menjadi 200mA,memperluas kemampuan mengemudi beban langsung ke perangkat dengan arus lebih tinggi.

Kisaran suhu operasi dari -40 ° C hingga +85 ° C adalah spesifikasi yang paling membedakan E2E-X10ME1 dari varian E2E standar.

Di mana sebagian besar sensor kedekatan E2E diberi rating -25°C sampai +70°C, lantai suhu model ME1 yang diperpanjang cocok untuk instalasi di luar ruangan di iklim dingin, fasilitas penyimpanan yang tidak dipanaskan,lingkungan pendingin, dan alat mesin di garis lintang utara di mana suhu awal pagi turun jauh di bawah -25 °C. Batas atas +85 °C dapat ditempatkan di dekat sumber panasjalur pengolahan panas, dan mesin tanpa pendinginan kandang dimana suhu lingkungan biasanya melebihi 70 °C.

Karena tidak dilindungi, E2E-X10ME1 memperpanjang medan elektromagnetiknya ke semua arah dari wajah sensing,mencapai jarak sensing 10mm dari bodi M18 yang tidak dapat disesuaikan dengan sensor yang dilindungi secara internal dengan ukuran yang sama.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

Spesifikasi Utama

200mA Kapasitas Switching Direct Solenoid and Relay Driving

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

Beban industri 24V DC yang umum dalam kisaran 200mA termasuk katup solenoid kecil (biasanya 50 ‰ 150mA pada 24V), kumparan relay (10 ‰ 80mA), lampu pilot dan lampu menara (20 ‰ 50mA),dan input counter/display.

Dengan 200mA yang tersedia, sensor terhubung langsung ke beban tanpa perangkat keras tambahan, menyederhanakan sirkuit dan menghilangkan biaya dan titik kegagalan perangkat switching menengah.

Rating 200mA tidak berarti sensor dapat mengemudi beban motor atau kumparan induktif berat tanpa batas.Untuk beban induktif solenoid dan gulungan relay arus masuk pada saat menyala lebih tinggi dari arus keadaan konstan, dan tendangan induktif pada switch-off menciptakan lonjakan tegangan.

Perlindungan suppressor tegangan Omron di E2E-X10ME1 menangani transisi switching induktif normal, tapi untuk beban dengan induktansi tinggi,sebuah dioda flyback di seluruh beban adalah praktik yang baik untuk membatasi turn-off lonjakan.

-40°C sampai +85°C ️ Suhu yang diperpanjang untuk lingkungan yang menuntut

Omron menilai E2E-X10ME1 pada rentang 125 ° C dari -40 ° C hingga +85 ° C, yang lebih luas dari rentang 95 ° C standar E2E. Peringkat diperpanjang ini penting dalam dua arah.

Di ujung dingin, -40 ° C adalah ambang untuk memulai yang dapat diandalkan elektronik di luar Kanada musim dingin, instalasi industri Arktik,dan fasilitas penyimpanan dingin berjalan-dalam jika sensor ditentukan pada -25 °C dan lingkungan turun ke -35 °C pada malam musim dingin, sensor standar mungkin gagal beroperasi pada pagi startup.

Di ujung panas, +85 °C mencakup kondisi lingkungan yang dekat dengan tungku pengolahan panas, mesin pengecoran, mesin pengecoran, dan oven industri di mana penginderaan posisi mesin diperlukan.

Untuk kinerja jarak sensing secara khusus, Omron menentukan bahwa variasi suhu menggeser titik pengalihan sebesar ± 10% di kisaran -25 °C hingga +70 °C yang dirujuk pada 23 °C.Ini berarti pada suhu ekstrim E2E-X10ME1 beroperasi dalam, variasi jarak sensing adalah faktor dalam desain celah instalasi jarak pengaturan 8 mm (80% dari nominal 10 mm) memberikan margin yang cukup untuk variasi termal.

FAQ

T1: Bagaimana E2E-X10ME1 NPN kabel output ke PLC standar?

Koneksi NPN tiga kabel: kabel cokelat ke pasokan DC +12 ∼ 24 V, kabel biru ke pasokan umum (0 V), kabel output hitam ke terminal input digital PLC NPN.

Ketika target besi memasuki medan sensing 10mm, transistor output NPN melakukan kawat hitam menarik terminal input PLC ke arah 0V,dan PLC merekam input logika 1 (untuk kartu input NPN yang dikonfigurasi untuk logika tenggelam). Ketika tidak ada target hadir, output terbuka input membaca logika 0.

T2: Apa persyaratan zona bebas logam untuk M18 tanpa pelindung E2E-X10ME1?

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

Lubang bracket harus sesuai dengan benang M18, dan permukaan logam di sekitarnya harus ditempatkan kembali di belakang ujung sensor setidaknya dengan diameter tubuh (18mm) di setiap sisi.Kegagalan untuk mempertahankan zona ini mengurangi jarak penginderaan efektif karena logam di sekitarnya menyerap medan lateral yang tidak terlindung.

P3: Kisaran tegangan operasi adalah 10 ‡ 40V, tetapi tegangan catu daya adalah 12 ‡ 24V ‡ apa perbedaannya?

Tegangan catu daya (1224V) adalah kisaran operasi nominal yang direkomendasikan untuk kinerja yang stabil dan ditentukan.

Kisaran tegangan operasi (10 ̊40V) adalah kisaran absolut di mana sensor beroperasi tanpa kerusakan,yang mencakup aliran listrik di rel pasokan (di bawah 12V) dan perjalanan di atas 24V (seperti pasokan yang tidak dimuat atau transisi).

Mengoperasikan di atas 24V atau di bawah 12V terus-menerus berada di luar spesifikasi kinerja Omron untuk akurasi switching tetapi dalam batas kelangsungan hidup.,kinerja yang ditandai.

Q4: Bisakah E2E-X10ME1 mendeteksi target aluminium pada rentang 10mm penuh?

Aluminium memiliki faktor koreksi sekitar 0,3×0,4 × untuk sensor M18 tanpa pelindung,menghasilkan jarak penginderaan efektif sekitar 3×4 mm untuk target dengan dimensi plat standar (30 × 30 mm).

Untuk E2E-X10ME1 pada target aluminium, celah pemasangan harus berada dalam 3 mm baik dalam jarak pengaturan 8 mm untuk memastikan deteksi yang dapat diandalkan.selalu memverifikasi jarak pengalihan yang sebenarnya dengan paduan dan geometri tertentu dalam kondisi instalasi sebelum menetapkan posisi sensor.

T5: Konsumsi arus adalah 13mA dan kapasitas switching adalah 200mA ¢ dapatkah kapasitas pasokan arus mencakup keduanya?

Ya, ini adalah nilai arus yang terpisah. 13mA adalah pengambilan arus internal sensor sendiri dari pasokan (selalu hadir ketika didukung).

200mA adalah arus maksimum yang dapat mengalir melalui transistor output ketika output aktif (target detected).

Pasokan harus menyediakan 13mA untuk sensor ditambah hingga 200mA untuk arus beban hingga total 213mA per sensor dari pasokan DC 24V. Dalam prakteknya sebagian besar beban menarik jauh di bawah 200mA,dan permintaan arus pasokan total lebih dekat ke 50 ∼ 100 mA per sensor tergantung pada beban yang terhubung.
