E2E-X18ME1-M1 OMRON Sensor Kedekatan Silinder
Ringkasan Produk

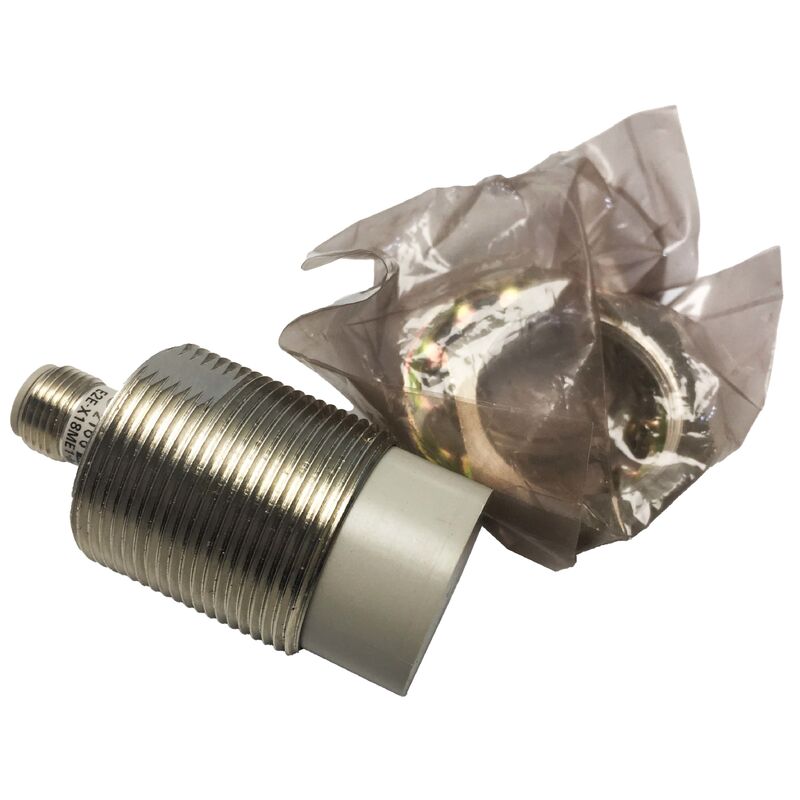

Omron E2E-X18ME1-M1{\fnCandara\fs55\b1\4cH000000\4aH80}Sensor Kedekatan Induktif M30 Tidak dilindungi, Jarak Sensing 18 mm, NPN NO, Konektor M12, DC 3-Wire, IP67, Seri E2E
Nomor Bagian:E2E-X18ME1-M1
Nomor Bagian Alternatif:E2EX18ME1M1
Produsen:Omron Corporation (Jepang)
Kategori produk:Induktif Sensor Kedekatan
Seri:Seri Omron E2E
Kode UNSPSC:41110000
Spesifikasi inti
| Parameter |
Nilai |
| Ukuran tubuh |
M30 (30mm tong silinder berujung) |
| Jenis Sensor |
Induktif (elektromagnetik) |
| Tipe pemasangan |
Tidak berselindung (tidak dapat disematkan) |
| Sensor Jarak |
18 mm |
| Objek sensor standar |
30 × 30 × 1 mm pelat besi |
| Konfigurasi output |
DC 3-kabel, NPN, biasanya terbuka (NO) |
| Hubungan |
M12 konektor logam 4-pin |
| Tegangan Pasokan |
10-30 VDC (12-24 VDC nominal) |
| arus beban |
5-300 mA |
| Frekuensi respon |
100 Hz maksimal. |
| Peringkat Perlindungan |
IP67 |
| Suhu operasi |
-40 sampai +85°C |
| Bahan perumahan |
Tembaga berlapis nikel |
| Mendeteksi Bahan Permukaan |
Polimer PBT termoplastik |
| Perjalanan yang Berbeda |
10% maksimum dari jarak sensing |
| Resistensi Isolasi |
50 MΩ menit (pada 500 VDC) |
| Kekuatan Dielektrik |
4,000 VAC, 50/60 Hz selama 1 menit. |
| Resistensi Getaran |
10 sampai 55 Hz, amplitudo 1,5 mm, 2 jam masing-masing dalam X/Y/Z |
Deskripsi Produk
PeraturanOmron E2E-X18ME1-M1adalah sensor jarak dekat induktif tanpa pelindung dengan bodi M30 dengan rentang penginduksi 18 mm dan output NPN Normally Open, konfigurasi standar terbesar dalam seri E2E Omron,cocok untuk mendeteksi target logam besi pada jarak yang tidak dapat dicapai sensor yang lebih kecil.
Varian konektor M12 pra-kabel (-M1 akhiran) membuat pemasangan dan penggantian mudah: sensor dipasang di mana-mana lubang M30 × 1.5 threaded atau lubang 30mm bracket,konektor berpasangan dengan kabel standar M12 4-pin, dan output NPN terhubung langsung ke input yang kompatibel dengan NPN dari sebagian besar PLC dan pengontrol industri tanpa sirkuit tambahan.
Seri E2E memprioritaskan keandalan lapangan melalui suhu ekstrem, kontaminasi,dan lingkungan getaran kondisi dimana sensor dapat beroperasi terus menerus selama bertahun-tahun saat terkena cairan pemotong, semprotan pendingin, swarf logam, dan getaran mekanis.
Prinsip Deteksi
E2E-X18ME1-M1 menghasilkan medan elektromagnetik berfrekuensi tinggi dari kumparan tertanam di belakang permukaan sensingnya.arus pusaran diinduksi pada permukaan target arus ini menarik energi dari medan berosilasi, meredam amplitudo osilator.
Sirkuit elektronik sensor mendeteksi damping ini dan beralih transistor output NPN dari OFF ke ON ketika damping melebihi ambang pergantian.Mekanisme deteksi ini bebas kontak dan mekanik bebas dari keausan ¢ sensor tidak memiliki bagian bergerak dalam fungsi deteksi.
Materi sasaran dan pertimbangan jarak
Spesifikasi 18mm diukur dengan objek penginderaan standar Omron: lempeng besi datar 30×30×1mm. Jarak penginderaan dunia nyata tergantung pada:
- Ukuran target:Sasaran yang lebih kecil menghasilkan kurang demam arus pusaran dan trip ambang pada jarak yang lebih pendek
- Bahan sasaran:Logam non-ferrous (aluminium, tembaga, kuningan) menghasilkan arus pusaran dengan efisiensi yang berbeda dan akan terdeteksi pada jarak yang lebih pendek
- Ketebalan target:Foil atau lembaran logam yang sangat tipis mencerminkan energi kurang dari standar besi 1 mm
Kabel dan Output
Konektor M12 4-pin mengikuti penugasan pin Omron standar: Pin 1 (+ catu daya V), Pin 3 (0V umum), Pin 4 (sinyal output NPN). Pin 2 tidak digunakan pada model NO 3-kawat ini.
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Pertanyaan yang Sering Diajukan
T1: Sensor tidak terlindung
Sensor jarak dekat yang tidak dilindungi membutuhkan jarak minimum antara senar sensor dan struktur pemasangan logam besi di sekitarnya.celah sisi minimal dari logam sekitarnya biasanya sama dengan dua kali diameter tong (60mm di setiap sisi)Jika perlu pemasangan logam flush, varian berlapis (E2E-X10ME1-M1, dengan jarak sensing 10mm) adalah pilihan yang tepat.
T2: Bisakah E2E-X18ME1-M1 mendeteksi aluminium atau logam nonferrous lainnya?
Ya, tetapi pada jarak sensing yang lebih pendek. untuk aluminium, jarak sensing efektif biasanya 40-60% dari nilai besi (sekitar 7-11mm). untuk tembaga dan kuningan, bahkan lebih pendek (25-40%).Jarak operasi harus diatur secara konservatif relatif terhadap rentang efektif yang berkurang.
T3: Sensor ini diberi rating IP67. Dapatkah digunakan di lingkungan pencucian dengan pembersihan tekanan tinggi?
IP67 mencakup perendaman hingga 1 meter selama 30 menit, yang melebihi percikan, kabut, dan kondisi bilas tekanan rendah.IP67 tidak mencakup jet air bertekanan tinggi yang berkelanjutan yang memerlukan rating IP69KUntuk mesin alat yang khas banjir pendingin dan semprotan lingkungan, IP67 cukup.
T4: Ada 10% hysteresis band, apa artinya ini untuk instalasi?
Hysteresis berarti titik hidupkan dan titik matikan berada pada jarak yang sedikit berbeda. Target harus bergerak menjauh sekitar 10% dari jarak deteksi (sekitar 1.8mm) di luar titik hidup sebelum output matiHal ini mencegah bisikan dan memastikan sinyal keluar yang bersih dan stabil.
T5: Bisakah kabel output diperpanjang, dan jika demikian, sejauh mana?
E2E-X18ME1-M1 menggunakan konektor M12; kabel ekstensi adalah item industri standar.kabel output secara teoritis dapat diperpanjang hingga 100 meter tanpa penurunan kinerjaUntuk sebagian besar instalasi lantai pabrik dengan ekstensi hingga 20-30 meter, tidak perlu tindakan pencegahan khusus.
