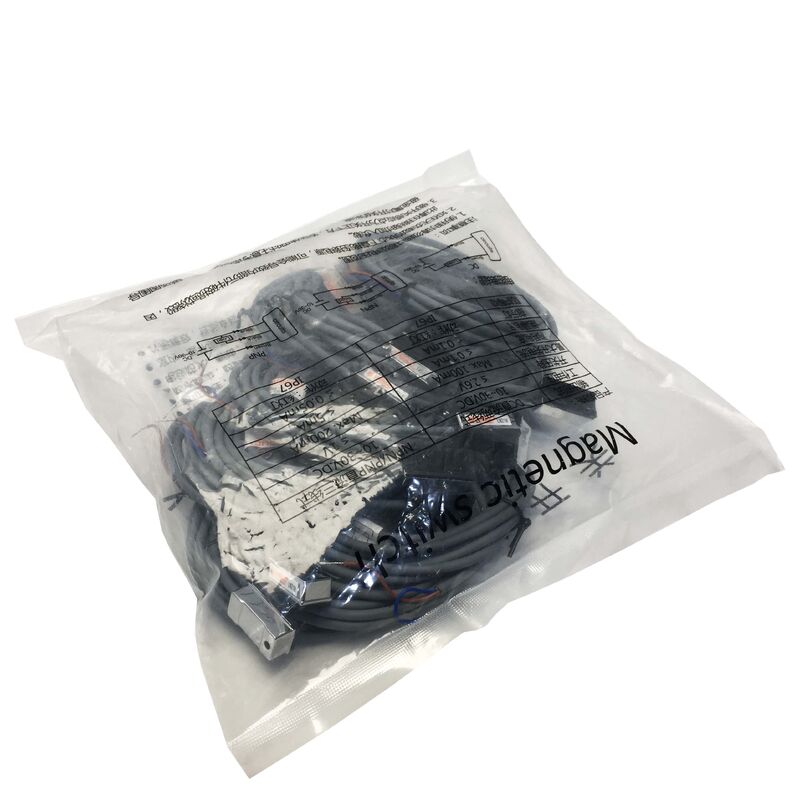

LN-21R-02 Magnetic Switch LN21R02 Baru Segel
UNIQUC LN-21R-02 Cylinder Magnetic Reed Switch Sensor
2-Wire / 5-240V AC/DC / IP67
Deteksi posisi pada badan silinder
LN-21R-02 adalah sensor switch magnetic reed yang dirancang untuk mendeteksi posisi piston silinder pneumatik dengan mendeteksi magnet permanen yang tertanam di piston.Ketika piston mencapai posisi sensor yang dipasang di sepanjang tubuh silinder, medan magnet menutup kontak switch reed dan sensor LED menyala untuk menandakan piston berada di posisi itu.
Saklar reed bekerja pada prinsip selimut kaca tertutup yang berisi dua kontak ferromagnetik.Medan magnet piston menyebabkan kontak untuk menarik dan menutup ketika piston berada dalam jangkauanKetika piston bergerak jauh, medan melemah dan kontak musim semi kembali terbuka.Mekanisme ini tidak memerlukan sumber daya eksternal untuk elemen sensing switch reed itu sendiri adalah kontak pasif yang hanya membuka dan menutupKabel 2-kabel terhubung secara berurutan dengan sirkuit beban, menjaga pemasangan mudah.
Kisaran operasi 5-240V AC/DC adalah keuntungan praktis utama dari jenis switch reed dibandingkan dengan varian transistor-output (NPN/PNP).sirkuit kontrol AC 110V yang lebih tua, atau sistem AC 240V tanpa konverter sinyal atau relay antarmuka.
Seri LN-21 Varian tipe
Dalam keluarga sensor LN-21, akhiran tipe mengidentifikasi teknologi sensing dan jenis output:
| Model |
Jenis sensor |
Kabel |
| LN-21R |
Pindah reed |
2-kawat |
| LN-21N |
Transistor NPN |
3-kawat |
| LN-21P |
Transistor PNP |
3-kawat |
Switch Reed tipe R beroperasi di seluruh rentang tegangan AC / DC. Transistor tipe NPN dan PNP terbatas pada 5-30V DC tetapi menawarkan frekuensi switching yang lebih tinggi dan tidak ada kontak.Untuk sebagian besar aplikasi deteksi posisi akhir selang siklus tunggalUntuk aplikasi siklus tinggi atau di mana frekuensi switching melebihi 200 Hz, varian transistor NPN atau PNP lebih disukai.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Bagian |
LN-21R-02 |
| Jenis sensor |
Switch Reed (2-kawat) |
| Tegangan Operasi |
5-240V AC/DC |
| Max. arus ganti |
100 mA |
| Penurunan Tegangan |
3.5V maksimal |
| Indikator |
LED (merah) |
| Frekuensi maksimum |
200 Hz |
| Perlindungan |
IP67 |
| Suhu |
-10°C sampai +70°C |
| Kabel |
Ø4.0mm, PVC 2-inti |
FAQ
T1: Masukan PLC menunjukkan sensor silinder selalu ON, bahkan ketika silinder sepenuhnya ditarik kembali.
Konfirmasi sensor dipasang di posisi yang benar di sepanjang tubuh silinder, jika dipasang terlalu jauh dari posisi piston yang ditarik kembali.magnet piston mungkin masih dalam jangkauan deteksi sensor pada penarikan penuhPeriksa juga bahwa medan magnet eksternal yang kuat dari kabel atau peralatan yang berdekatan tidak menahan kontak reed tertutup.kontak tebu telah dilas tutup dan sensor harus diganti.
P2: LN-21R-02 dengan 2 kabel menunjukkan penurunan tegangan 3,5V. Apakah ini mempengaruhi pembacaan input PLC?
Penurunan maksimum 3,5V berlaku ketika kontak reed ditutup dan arus mengalir melalui sensor.terminal output memberikan sekitar 20-21V ketika aktif jauh di atas tegangan ON-state minimum untuk setiap kartu input PLC industri standarPenurunan tegangan hanya relevan ketika tegangan pasokan berada di ujung bawah kisaran operasi (5V DC); pada 24V DC tidak memiliki efek praktis.
T3: Dapatkah LN-21R-02 digunakan pada silinder hidrolik serta silinder pneumatik?
Ya, asalkan piston silinder hidraulik termasuk magnet permanen. LN-21R-02 mendeteksi medan magnet dari magnet piston terlepas dari media cairan.Silinder hidrolik yang dirancang untuk penggunaan sensor magnetik membawa magnet cincin tertanam di piston- Memverifikasi dokumentasi silinder mengkonfirmasi kompatibilitas sensor magnetik sebelum pemasangan.
T4: Berapa frekuensi switching maksimum dari LN-21R-02 dan kapan itu menjadi batasan?
Jenis switch reed LN-21R-02 memiliki frekuensi switching maksimum 200 Hz. Pada 200 Hz,setiap peristiwa sensing menempati 5 milidetik cukup untuk sebagian besar deteksi posisi silinder pneumatik di mana waktu siklus berada dalam kisaran 0.5-5 detik Untuk silinder sangat cepat yang berputar lebih dari 200 kali per detik, varian transistor output NPN atau PNP LN-21N atau LN-21P dengan frekuensi maksimum 1000 Hz sesuai.
T5: LED sensor menyala tetapi input PLC yang terhubung tidak merespons. Apa penyebabnya?
LED menyala dari arus internal sensor indikatornya mencerminkan keadaan kontak reed.periksa polaritas kabel sirkuit dan konfirmasi persyaratan arus beban minimum dipenuhi. sensor switch Reed dalam konfigurasi 2-kawat membutuhkan aliran arus minimum melalui beban (input PLC) untuk beroperasi dengan benar.Jika impedansi masukan PLC terlalu tinggi (arus masukan di bawah arus switching minimum sensor), kontak reed dapat menutup tanpa arus yang cukup untuk mendaftar di input PLC.
