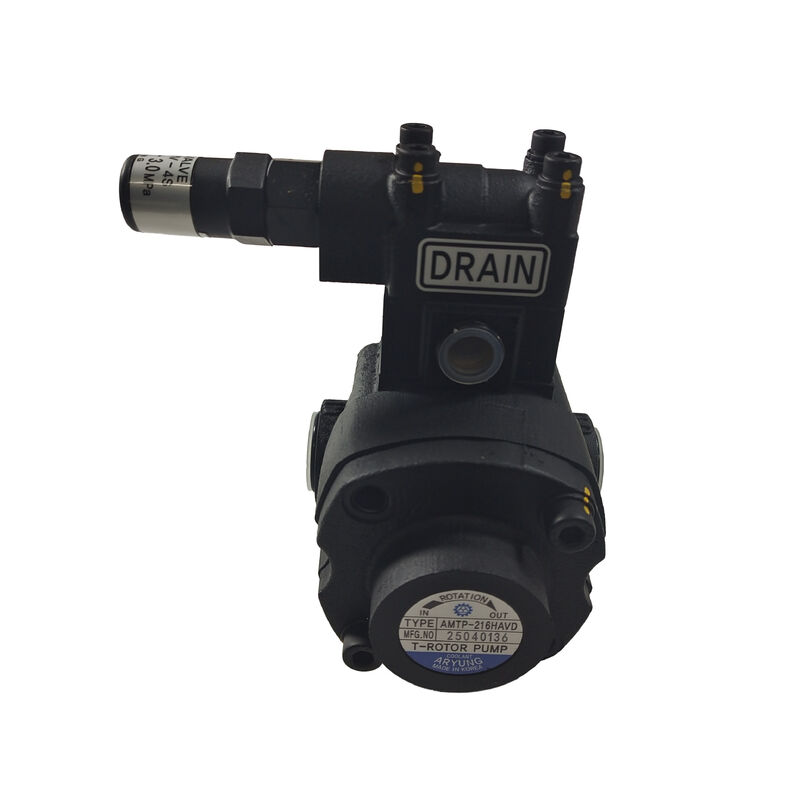

ATP-216HAVD T-Rotor Pompa Minyak Double Oil Seal / Suhu Tinggi 180 ° C / FKM Seal Material / Dibangun-in Relief Valve

ATP-216HAVD Pump T-Rotor Dibangun untuk Ketahanan Suhu Tinggi

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: sirkulasi pendingin, transfer minyak, transfer bahan bakar, sirkuit pelumasan mesin,dan sistem tenaga hidrolik di mana suhu cairan yang berkelanjutan mendekati atau melebihi batas bahan penyegelan pompa standarFitur utama dari seri HA adalah konfigurasi segel minyak ganda menggunakan bahan FKM (fluoroelastomer) yang ditakdirkan untuk menahan suhu operasi terus menerus di bawah 180 °C,jauh di atas kapasitas nitril standar atau segel elastomer tujuan umum lainnya.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration, berbeda dari varian akhiran "VB" yang serupa yang ditawarkan pada kode ukuran yang sama.

Pompa T-Rotor menggunakan prinsip roda gigi trochoid, yaitu pasangan roda gigi internal/eksternal di mana rotor dalam memiliki satu gigi lebih sedikit daripada rotor luar.menciptakan ekspansi dan kontraksi kamar cairan sebagai rotor berputar eksentrik. Desain ini menghasilkan lancar, low-pulsation pembuangan dengan mengurangi gigi gigi dibandingkan dengan pompa gigi eksternal konvensional,karena profil gigi trochoid mempertahankan bergulir alih-alih geser kontak antara permukaan gigi.

Informasi Produk Utama

Segel Minyak Ganda Solusi Teknik Suhu Tinggi

Sebuah segel minyak tunggal dalam aplikasi pompa suhu tinggi menghadapi kompromi yang sulit: bagian segel yang lebih tipis merespon lebih cepat terhadap siklus termal tetapi memberikan redundansi segel yang lebih sedikit;Bagian yang lebih tebal menutup lebih handal tetapi menghasilkan lebih banyak panas gesekan internal. ATP-216HAVD mengatasi ini dengan pengaturan segel ganda:

Fungsi segel utama:Segel pertama memberikan penghalang utama terhadap kebocoran cairan di sepanjang poros pompa yang beroperasi terus menerus terhadap tekanan cairan yang dipompa dan permukaan poros yang berputar.

Kecilnya segel sekunder:Segel kedua menyediakan penghalang cadangan jika segel primer mengalami keausan yang dipercepat dari operasi suhu tinggi yang berkelanjutan, segel sekunder mempertahankan penahan,memperpanjang interval layanan efektif sebelum kegagalan segel lengkap akan memungkinkan kebocoran cairan.

Pilihan bahan FKM:FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden, retak, dan gagal.

Aplikasi

Pengiriman minyak dan bahan bakar:Sistem transfer minyak industri, penanganan bahan bakar dalam aplikasi mesin alat dan mesin, dan transfer cairan massal di mana suhu cairan sumber yang tinggi membutuhkan kemampuan penyegelan suhu tinggi.

Pengolesan mesin dan alat:Sistem pelumasan terpusat pada mesin alat, peralatan CNC,dan mesin produksi di mana minyak pelumasan beredar pada suhu operasi yang tinggi di dekat komponen mesin yang menghasilkan panas.

Sistem tenaga hidrolik:Unit tenaga hidrolik di mana cairan kerja beroperasi pada suhu tinggi yang berkelanjutan karena siklus kerja terus menerus, lingkungan instalasi suhu sekitar yang tinggi,atau dekat dengan peralatan pembangkit panas.

Pengolahan cairan proses suhu tinggi:Proses industri yang mengedarkan minyak panas atau cairan transfer panas di mana bahan penyegelan pompa standar akan terdegradasi lebih awal.

FAQ

T1: Batas suhu apa yang berlaku untuk seri ATP-216HAVD, dan mengapa lebih rendah dari maksimum absolut bahan FKM?

180 °C adalah batas operasi terus menerus yang ditentukan oleh produsen pompa untuk ATP-216HAVD nilai yang menjelaskan tegangan termal gabungan pada bahan segel,pelumasan bantalan, dan toleransi mekanik pompa dalam kondisi kerja terus menerus. sedangkan senyawa elastomer FKM dapat mentolerir suhu sementara yang lebih tinggi dalam isolasi,Batas nominal dari rangkaian pompa lengkap mencerminkan kinerja sistem terintegrasi di semua komponen, bukan bahan segel saja.

T2: Bagaimana segel minyak ganda memperpanjang umur layanan dibandingkan dengan pompa segel tunggal?

Pengaturan segel ganda menyediakan penghalang segel cadangan jika segel primer terdegradasi dari paparan suhu tinggi yang berkelanjutan daripada kebocoran langsung ketika segel primer rusak,segel sekunder mempertahankan penahanan, memperpanjang interval yang berguna sebelum penggantian segel penuh diperlukan.Hal ini sangat berharga dalam aplikasi suhu tinggi kerja terus-menerus di mana keausan segel berkembang lebih cepat daripada dalam layanan suhu sekitar.

T3: Apakah katup bantuan pada ATP-216HAVD terintegrasi ke dalam tubuh pompa, atau apakah membutuhkan pipa luar?

Katup bantuan pada konfigurasi VD terintegrasi langsung ke dalam corong tubuh pompa memberikan fungsi bypass tanpa rangkaian katup eksternal pipa pipa yang terpisah.Karena katup adalah bagian standar dari sebutan HAVD (berbeda dari varian HA biasa tanpa katup pada kode ukuran 216 yang sama), tidak perlu pemesanan terpisah atau pemasangan katup eksternal.

Pertanyaan 4: Apa kisaran kecepatan rotasi yang sesuai untuk pompa ATP-216HAVD T-Rotor?

Pompa T-Rotor dalam keluarga desain ini beroperasi di rentang kecepatan yang luas, biasanya dari 300 rpm di ujung rendah hingga 3000 rpm di ujung tinggi, tergantung pada model spesifik dan laju aliran yang diperlukan.Kecepatan yang lebih rendah mengurangi keausan dan kebisingan untuk aplikasi tugas terus menerus; kecepatan yang lebih tinggi meningkatkan aliran dari perpindahan pompa tertentu.karena perpindahan dan kecepatan nominal bervariasi di berbagai ukuran 204 ∼ 220 dalam seri ini.
