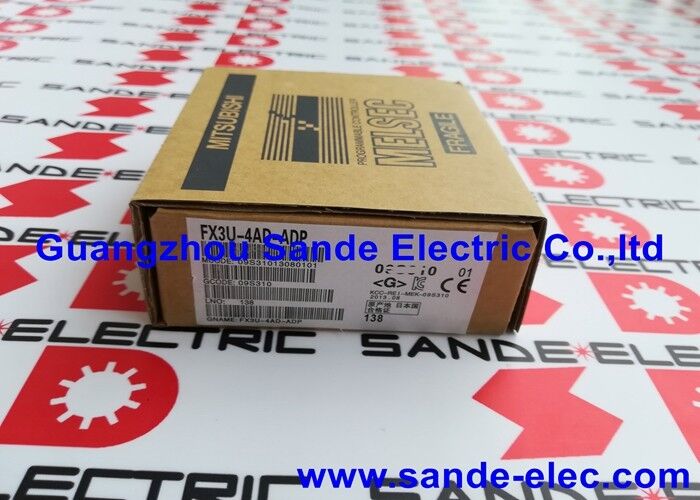

Pengontrol Logika Terprogram PLC MITSUBISHI yang Disesuaikan FX3U-4AD-ADP

Mitsubishi FX3U-4AD-ADP. MELSEC-F FX3U Series 4-Channel Analog Input Adapter 010VDC / 420mA, 12 Bit Voltage / 11 Bit Current, Programless, 24VDC, 27.4 × 90 × 75mm

Gambaran umum

PeraturanMitsubishi FX3U-4AD-ADPadalah adaptor input analog empat saluran untuk keluarga PLC kompak MELSEC FX3U. The "ADP" designation distinguishes this module from the standard "special function unit" type — where a special function unit connects to the right side of the FX3U main unit on the DIN rail and counts toward the PLC's expansion unit budget, adaptor ADP yang dipasang secara fisik di sisi kiri unit utama FX3U dan beroperasi melalui koneksi langsung yang tidak mengkonsumsi titik I/O dan slot unit fungsi khusus.

Metode pemasangan ini adalah apa yang membuat FX3U-4AD-ADP sangat menarik untuk aplikasi kontrol mesin kompak di mana FX3U sudah dekat dengan batas ekspansi,atau jika menambahkan kemampuan analog tanpa konsumsi titik I/O adalah prioritas desain sistem.

A machine using an FX3U with a full complement of digital expansion modules can still add the FX3U-4AD-ADP to gain four analog inputs without any redesign of the I/O allocation or the special function unit chain.

Operasi tanpa program membawa kenyamanan ini lebih jauh.pemrogram PLC menulis instruksi FROM/TO khusus (atau perintah memori buffer) untuk membaca nilai analog dari modul dan menuliskannya ke dalam register data program utama.

FX3U-4AD-ADP melewati persyaratan ini sepenuhnya: setelah dipasang dan dikonfigurasi,adaptor secara otomatis mentransfer empat pembacaan analognya ke register data khusus yang telah ditentukan sebelumnya (D8280 sampai D8299 untuk adaptor pertama, dengan adaptor berikutnya dalam rentang register yang ditentukan).

Program PLC hanya membaca register ini dengan MOV standar atau instruksi aritmatika tidak perlu instruksi komunikasi analog khusus.

Spesifikasi Utama

Pemilihan Mode Per Saluran

FX3U-4AD-ADP menangani sinyal tegangan dan arus, tetapi seleksi adalah per-saluran, bukan per modul.Masing-masing dari empat saluran dapat secara independen dikonfigurasi untuk tegangan (0 ¥ 10V DC) atau arus (4 ¥ 20mA), yang memungkinkan adaptor tunggal untuk menerima sinyal secara bersamaan dari pemancar output tegangan dan arus output di mesin yang sama.

Konfigurasi dilakukan melalui program PLC, menulis ke register data khusus yang sesuai yang mengontrol mode operasi FX3U-4AD-ADP.modus tetap berlaku di seluruh siklus daya selama pengaturan ditulis dalam pemrosesan awal PLC.

Untuk mesin dengan jenis sensor campuran beberapa sensor output 0 10V (peningkat jarak tegangan, some temperature transmitters) and others outputting 4–20mA (most industrial loop-powered transmitters) — this per-channel flexibility means one FX3U-4AD-ADP covers the complete analog input requirement without needing separate modules for each signal type.

Resolusi tegangan 12-bit Keakuratan pengukuran

Konversi analog-ke-digital 12 bit untuk input tegangan membagi kisaran 0 ∼ 10 V menjadi 4096 langkah diskrit, memberikan resolusi tegangan sekitar 2,5 mV per langkah.

Untuk sebagian besar aplikasi pengukuran proses, suhu dari pemancar PT100, tekanan dari transduser tekanan 010V,posisi dari potentiometer linier resolusi ini lebih dari cukup.

Sebuah pemancar tekanan 010V yang mengukur 010 bar dengan konversi 12 bit menyelesaikan tekanan hingga sekitar 2,4mbar, yang lebih halus daripada akurasi sebagian besar pemancar tekanan itu sendiri.

Resolusi input saat ini pada 11-bit sedikit lebih kasar membagi rentang 4 20mA menjadi 2048 langkah, yang sesuai dengan sekitar 7,8 μA per langkah.

Di atas rentang 4 ‰ 20 mA yang khas yang mewakili kisaran proses 0 ‰ 100%, ini setara dengan resolusi sekitar 0,05% dari skala penuh, lagi lebih tepat daripada ± 0,5 ‰ 1.Spesifikasi keakuratan 0% dari adaptor itu sendiri.

Dalam prakteknya, ketidakpastian pengukuran ditentukan oleh spesifikasi akurasi daripada resolusi untuk aplikasi industri normal.

Pemasangan dan Kabel

FX3U-4AD-ADP terhubung ke sisi kiri dari unit utama FX3U melalui konektor adaptor khusus, antarmuka mekanis yang sama digunakan oleh adaptor komunikasi (RS-232C, RS-485,USB) dan adaptor khusus lainnya dalam rentang ekspansi sisi kiri FX3USampai empat unit adaptor dapat dihubungkan dalam rantai ini, dengan adaptor bernomor dari kiri ke kanan (No. 1 terdekat dengan unit utama, No. 4 terjauh dari kiri).

Kawat lapangan terhubung melalui terminal sekrup-clamp pada blok terminal FX3U-4AD-ADP.

Setiap saluran memiliki terminal input tegangan (VIN + dan COM) dan terminal input arus (IIN dan COM) yang ditunjuk.

Sumber daya eksternal 24V DC yang dibutuhkan oleh adaptor terhubung melalui terminal daya yang ditunjuk.

Sumber daya 24V ini terpisah dari sumber daya FX3U sendiri, meskipun dalam prakteknya sumber daya panel DC 24V yang sama biasanya memberi makan keduanya.

FAQ

T1: Apakah FX3U-4AD-ADP bekerja dengan seri PLC FX2N atau FX1N yang lebih tua?

Tidak. FX3U-4AD-ADP dirancang secara mekanis dan listrik untuk sistem koneksi adaptor FX3U, yang spesifik untuk platform FX3U, FX3UC, FX3G, FX3GE, dan FX3S.Seri FX2N dan FX1N menggunakan sistem ekspansi yang berbeda (unit/blok ekstensi sisi kanan) dan tidak memiliki konektor adaptor sisi kiri yang diperlukan untuk modul tipe ADP.

Untuk input analog pada sistem FX2N, modul FX2N-4AD (special function unit) atau FX2N-4AD-TC (thermocouple) adalah pilihan yang tepat.

P2: Berapa banyak unit FX3U-4AD-ADP yang dapat dihubungkan ke satu unit utama FX3U?

Hingga empat unit adaptor ADP total dapat dihubungkan ke sisi kiri dari unit utama FX3U (menggabungkan semua jenis adaptor input analog, output analog, komunikasi, dll.).

Dalam batas ini, beberapa unit FX3U-4AD-ADP dapat digunakan. Misalnya, dua adaptor FX3U-4AD-ADP menyediakan delapan saluran input analog sambil mengkonsumsi nol titik I/O.

Jika delapan atau lebih saluran analog diperlukan pada satu unit utama FX3U, kombinasi adaptor ADP dan unit fungsi khusus (FX3U-4AD atau FX3U-8AD) mungkin diperlukan.

T3: Dapatkah FX3U-4AD-ADP menangani input tegangan negatif (di bawah 0V) atau sinyal di luar kisaran 010V / 420mA?

FX3U-4AD-ADP dirancang untuk sinyal unipolar dalam kisaran 0 ̊10V dan 4 ̊20mA. Tegangan negatif atau sinyal di bawah 4 mA (untuk mode arus) berada di luar kisaran input yang ditentukan modul.

Untuk aplikasi yang membutuhkan pengukuran tegangan bipolar (−10V sampai +10V) atau rentang arus penuh −20mA sampai +20mA,FX3U-4AD (unit fungsi khusus standar) mendukung rentang yang lebih luas dengan resolusi 15-bit dan 14-bit.

Ketika sinyal masukan mungkin berada di luar kisaran 4 ′ 20 mA (misalnya dalam kondisi kesalahan sensor di mana pemancar mungkin output 0 ′ 3,6 mA untuk sinyal kesalahan),input membatasi dan kesalahan deteksi logika harus diimplementasikan dalam program PLC.

P4: Spesifikasi menyebutkan akurasi ± 0,5% untuk tegangan dan ± 1,0% untuk arus.

Angka akurasi berlaku pada suhu sekitar 25°C dengan PLC dalam orientasi operasi normal dan dengan catu daya yang stabil.Keakuratan menurun dengan koefisien suhu biasanya beberapa perseratus persen per derajat Celsius.

Keakuratan input arus yang lebih rendah (± 1,0%) dibandingkan dengan tegangan (± 0,5%) mencerminkan ketidakpastian tambahan yang diperkenalkan oleh resistor shunt yang digunakan untuk pengukuran arus.

Untuk pengukuran kritis di mana ± 1,0% tidak cukup,Konverter arus ke tegangan di atas adaptor atau unit fungsi khusus yang lebih akurat (FX3U-4AD) dengan kedalaman bit yang lebih besar harus dipertimbangkan.

T5: Apakah pemrograman khusus diperlukan untuk membaca nilai analog dari FX3U-4AD-ADP dalam program tangga PLC?

Tidak ada instruksi pemrograman analog khusus yang diperlukan.Operasi tanpa program FX3U-4AD-ADP berarti nilai konversi digital secara otomatis ditulis ke register data khusus (D8280 D8283 untuk saluran 1 4 dari adaptor pertama, dengan adaptor berikutnya menggunakan offset register yang terdefinisi).

Program tangga PLC membaca register ini menggunakan instruksi transfer data standar (MOV, operasi aritmatika, kontak perbandingan) seolah-olah mereka adalah register data lain dalam memori FX3U.

Konfigurasi modus (tegangan vs arus per saluran) ditetapkan dengan menulis ke register konfigurasi yang sesuai pada program startup.
