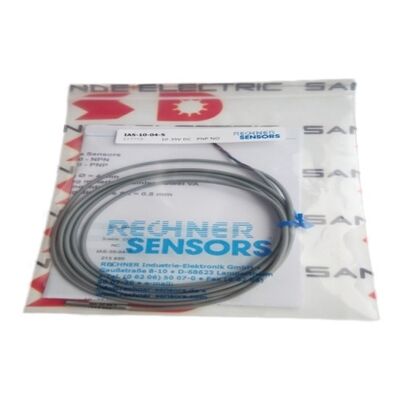

RECHNER Sensor IAS-10-04-S atau IAS1004S

Rechner IAS-10-04-S. Switch Proximity Induktif PNP, 0,8mm, 1035V DC, 3-Wire, Reverse Polarity & Short-circuit dilindungi, IP67

Gambaran umum

PeraturanRechner IAS-10-04-Sadalah PNP 3-kabel induktif proximity switch dari Rechner's IAS-10 seri the PNP digital output family within Rechner's IAS range. Dengan jarak sensing nominal 0,8 mm,itu beroperasi di ujung pendek dari spektrum induksi sensing: ini bukan sensor untuk mendeteksi pelindung mesin dari jarak 10mm, tetapi untuk mengkonfirmasi keberadaan atau posisi yang tepat dari komponen yang sangat kecil, target logam tipis, bagian mesin toleransi dekat,atau tepi pisau di mana celah deteksi sengaja sempit untuk mencapai akurasi posisi yang tinggi.

Rechner telah memproduksi sensor induktif IAS di Lampertheim, Jerman selama beberapa dekade dan seri IAS-10 mencerminkan sejarah produksi:Sensor PNP kelas industri dengan perlindungan penting polaritas terbalik, overload, dan short-circuit yang mencegah kerusakan dari kesalahan instalasi dan kondisi sementara yang terjadi di lingkungan mesin nyata.

Rentang pasokan DC 10 ̊35V adalah karakteristik tegangan tinggi dari seri IAS-10 Rechner, yang mencakup kedua pasokan tertanam DC 12V dan standar industri 24V DC,serta pasokan yang naik di atas 30V dalam kondisi beban tertentu.

Pada rentang sensing 0,8 mm, IAS-10-04-S dirancang untuk aplikasi di mana celah sensing yang lebih besar akan memperkenalkan ketidakpastian posisi.

Hubungan antara jarak deteksi dan akurasi deteksi adalah langsung: semakin kecil jarak deteksi,semakin sempit zona di mana titik pengalihan sensor dapat bervariasi karena suhu, fluktuasi tegangan, dan variasi ukuran target.

Untuk umpan balik penentuan posisi yang halus, zona switching yang inheren ketat dari kisaran 0,8 mm memberikan pengulangan yang tidak dapat dicocokkan dengan sensor jarak jauh tanpa kalibrasi.

Spesifikasi Utama

IAS Seri 10 ¢ PNP Direct Drive untuk PLC dan Relay

Klasifikasi seri Rechner sederhana: sebutan IAS-10 mengidentifikasi sensor output PNP 3-kabel yang sumber arus ke beban yang terhubung saat diaktifkan.

This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.

Topologi PNP 3-kabel memberikan keuntungan yang jelas dibandingkan sensor 2-kabel untuk aplikasi presisi: dengan kabel catu daya terpisah (cokelat), kabel output (hitam), dan kabel umum (biru),Transistor output beroperasi secara independen dari arus beban.

There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking, kebocoran yang tidak penting).

Perilaku beralih bersih ini penting dalam aplikasi seperti interlock posisi alat mesin NC di mana kesalahan bisa menyebabkan kerusakan alat.

Outputnya secara langsung kompatibel dengan PLC, kumparan relay, lampu indikator, dan input counter yang beroperasi dari pasokan DC 24V yang sama dengan sensor.

Dengan kapasitas arus output 150mA, IAS-10-04-S mengemudi beban otomatisasi standar tanpa amplifikasi tambahan di sebagian besar aplikasi.

0.8mm Sensing Distance Verifikasi Posisi Toleransi Dekat

Delapan persepuluh milimeter adalah jarak penginderaan kecil yang mencerminkan persyaratan desain tertentu: target harus melewati sangat dekat dengan permukaan sensor.

Aplikasi di mana ini muncul termasuk konfirmasi posisi cap dan die dalam alat percetakan tusuk (di mana alat harus memasuki die ke dalam pecahan milimeter),deteksi ujung pisau tipis atau foil, verifikasi keberadaan ujung jarum atau probe dalam peralatan perakitan medis, dan deteksi ratchet atau gigi gigi yang halus dalam instrumen presisi.

Jarak operasi zona kerja yang berguna dalam jarak sensing nominal biasanya 0 sampai 0,65 mm untuk sensor induktif berukuran 0,8 mm (sekitar 80% dari Sn berukuran).Menetapkan celah deteksi aktual dalam jarak operasi ini, dengan margin yang memperhitungkan getaran mekanis, efek suhu pada sensor dan target, dan variasi kondisi permukaan target,adalah tugas kalibrasi yang menentukan keandalan deteksi jangka panjang.

Koreksi bahan non-ferrous berlaku: aluminium, kuningan, tembaga, dan baja tahan karat semua menghasilkan jarak deteksi efektif yang lebih pendek daripada standar besi 0,8 mm.

Pada jarak nominal 0,8 mm, celah yang sudah kecil semakin berkurang untuk target non-ferrous, untuk stainless steel sekitar 0,56 mm, untuk aluminium sekitar 0,24 mm.Konfirmasi jarak beralih yang sebenarnya dengan bahan target tertentu sebelum berkomitmen pada desain mekanis.

IP67 ️ Penutup yang dapat diandalkan di Instalasi Industri

IP67 memastikan pengecualian debu lengkap dan perlindungan terhadap pencelupan sementara ∙ tingkat perlindungan yang sesuai untuk sensor posisi yang dipasang di dalam zona kerja mesin.Sisa -S dalam sebutan IAS-10-04-S biasanya menunjukkan jenis koneksi atau kabel tertentu dalam sistem pengkodean IAS Rechner.

Untuk panjang kabel yang tepat, jenis konektor, dan ukuran tubuh dari nomor bagian ini, periksa dari dokumentasi produk saat ini Rechner atau label pada sensor itu sendiri,karena akhiran -S digunakan untuk berbagai varian koneksi di seluruh kisaran Rechner.

Sensor Rechner memiliki perlindungan standar: perlindungan polaritas terbalik mencegah kerusakan jika kabel pasokan ditransposisi pada pemasangan;Perlindungan overload mencegah kerusakan transistor output dari beban berlebihan sementara; dan perlindungan sirkuit pendek (elektronik) mencegah sensor dari hancur oleh output-to-common singkat yang tidak disengaja selama kabel.

Ini bukan fitur premium pada sensor Rechner mereka standar di seluruh garis IAS-10.

FAQ

Q1: Apa yang ditunjukkan oleh akhiran -S dalam IAS-10-04-S?

Dalam nomenklatur seri IAS Rechner, kode akhiran setelah nomor bagian inti mengidentifikasi jenis koneksi, bahan kabel, dan opsi spesifik lainnya.Pengakhirian -S biasanya mengidentifikasi kabel atau varian konektor tertentu dalam beberapa konfigurasi Rechner,

S menunjukkan pilihan housing stainless steel; pada yang lain, ia mengidentifikasi panjang kabel atau jenis konektor.

Interpretasi definitif membutuhkan decoder kode produk Rechner atau lembar data khusus untuk IAS-10-04-S.Lihat dokumentasi teknis Rechner atau label produk sensor untuk format koneksi listrik yang tepat.

T2: Rating seri IAS-10 adalah 10 35V DC Apakah ini berarti sensor rusak di atas 35V?

Tegangan suplai berkelanjutan di atas 35V DC dapat merusak elektronik internal sensor.Puncakan tegangan sementara di atas 35V yang terjadi di pasokan DC industri selama switching beban sebagian diserap oleh sirkuit perlindungan sensor, tapi tegangan tinggi yang berkelanjutan berada di luar kisaran operasi nominal.

Untuk catu daya di mana ekskursi tegangan di atas 35V dimungkinkan, gunakan penekan transisi atau penjepit tegangan antara catu daya dan terminal pasokan sensor.

T3: Dapatkah sensor IAS-10-04-S dihubungkan secara berurutan atau paralel?

Sensor IAS Rechner dapat dihubungkan dalam seri (logika AND) atau paralel (logika OR).maksimal 2 ∼3 sensor dapat diikat sebelum penurunan tegangan kumulatif pada output mengurangi tegangan efektif di bawah ambang batas minimum beban hilir.

Secara paralel, tegangan residual individu (tidak aktif) ditambahkan; menghubungkan lebih dari tiga sensor secara paralel dapat menyebabkan kebocoran gabungan untuk secara salah mengaktifkan beban sensitif.Batas ini adalah panduan umum; memverifikasi dari catatan aplikasi IAS Rechner untuk konfigurasi tertentu.

P4: Bagaimana IAS-10-04-S berperilaku ketika target mendekati pada sudut daripada secara frontal?

Bidang sensing elektromagnetik dari sensor induktif proyeksi paling kuat tegak lurus ke permukaan sensing (pendekatan aksial).Sasaran yang mendekati pada sudut menghasilkan titik beralih yang bervariasi dari jarak penginderaan nominal sebelumnya beralih untuk pendekatan dari sudut tertentu dan kemudian untuk yang lain, tergantung pada geometri pendekatan.

Untuk deteksi posisi presisi pada kisaran 0,8 mm, instalasi mekanis harus membatasi target ke jalur pendekatan aksial.

Pendekatan sudut memperkenalkan ketidakpastian ke posisi beralih yang tumbuh sebanding dengan penyimpangan sudut pendekatan dari tegak lurus.

T5: Apakah IAS-10-04-S cocok untuk mendeteksi bagian seng atau nikel?

Zinc die-cast dan nickel plated parts adalah logam konduktif listrik yang terdeteksi oleh sensor induktif.0× tergantung pada paduan), jadi target seng menghasilkan hampir penuh 0.8mm jarak sensing nominal.

Nikel plating pada substrat baja pada dasarnya transparan untuk medan induktif ̇ sensor mendeteksi baja yang mendasari.jarak efektif tergantung pada faktor koreksi logam substrat.

Untuk plating tipis pada aluminium, harapkan sekitar 30% dari jarak penginderaan besi sekitar 0,24 mm untuk sensor ini.
