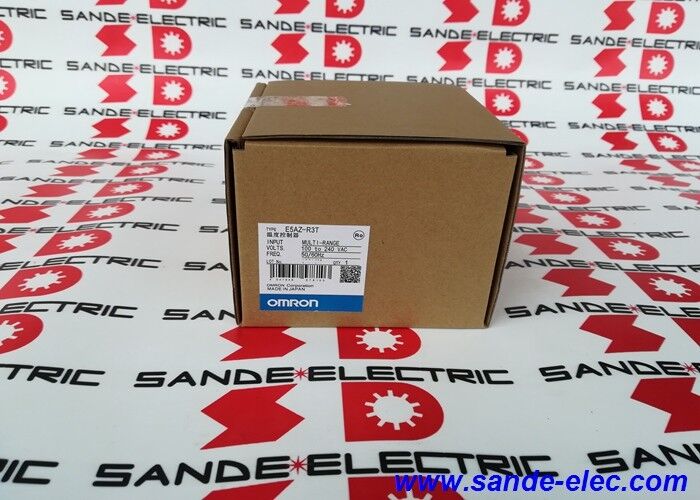

Pengontrol Suhu Digital PID Omron Baru E5AZ-R3T

Omron E5AZ-R3T | Pengontrol Suhu Digital Seri E5AZ 1/4 DIN — Input Universal (TC/RTD), Output Relai, 3 Output Alarm, 100–240VAC, 96×96×78mm, Sampling 250ms

Gambaran Umum

The Omron E5AZ-R3T adalah pengontrol suhu digital 1/4 DIN dari seri E5AZ Omron — pengontrol berukuran 96×96mm yang berada di tengah keluarga pengontrol E5_Z Omron, di atas 1/16 DIN yang ringkas (E5CZ) dan di samping 1/8 DIN setengah ukuran (E5EZ). E5AZ-R3T adalah varian output relai dengan tiga output alarm — R dalam penamaan menunjukkan output kontrol relai, dan 3T mengidentifikasi tiga titik alarm.

Pengontrol suhu jenis ini tampak lugas — mereka membaca sensor, membandingkannya dengan setpoint, dan menyalakan atau mematikan output untuk mengatur suhu. Namun, rekayasa di dalam pengontrol yang mumpuni seperti E5AZ-R3T jauh melampaui deskripsi sederhana itu.

Tahap input universal menerima berbagai jenis sensor — delapan atau lebih jenis termokopel dan keluarga RTD platinum standar — tanpa memerlukan perangkat keras khusus sensor.

Algoritma PID terus-menerus menghitung koreksi proporsional, integral, dan derivatif terhadap waktu siklus output, menjaga suhu tetap stabil melalui perubahan beban dan gangguan lingkungan yang akan dikejar secara reaktif oleh kontrol ON/OFF.

Tiga output alarm menangani fungsi pemantauan proses secara independen dari loop kontrol utama.

Periode sampling 250ms secara mencolok lebih cepat daripada pengontrol suhu generasi lama, yang biasanya melakukan sampling dengan interval 500ms.

Mengurangi waktu sampling menjadi setengahnya meningkatkan kemampuan pengontrol untuk mendeteksi dan merespons perubahan suhu yang cepat — relevan dalam aplikasi di mana inersia pemanas rendah atau di mana dinamika proses berubah dengan cepat, seperti penyegelan panas film tipis atau ruang proses semikonduktor.

Spesifikasi Utama

Input Universal — Satu Pengontrol untuk Banyak Jenis Sensor

Input universal E5AZ-R3T adalah salah satu fitur yang paling berharga secara praktis bagi manajer pemeliharaan dan perencana inventaris suku cadang.

Di pabrik dengan banyak mesin dan banyak zona suhu — beberapa menggunakan termokopel Tipe K karena mencakup rentang suhu yang luas secara ekonomis, beberapa menggunakan Tipe J karena cocok untuk aplikasi pemrosesan makanan suhu rendah, beberapa menggunakan RTD Pt100 karena presisi penting — pengontrol suhu non-universal akan memerlukan stok model terpisah untuk setiap jenis sensor.

Pengontrol input universal seperti E5AZ-R3T mencakup semua ini dari satu suku cadang.

Jenis input dikonfigurasi oleh pengaturan parameter, bukan oleh jumper perangkat keras atau papan sirkuit yang berbeda. Ketika pengontrol pengganti dipasang, jenis sensor dipilih dari menu di panel depan pengontrol (atau diprogram melalui komunikasi serial), dan pengontrol menyesuaikan linearisasi, penskalaan tampilan, dan rentang alarmnya.

Jenis input yang dapat dipilih perangkat lunak ini juga berarti bahwa jika zona suhu mesin didesain ulang untuk menggunakan jenis sensor yang berbeda, perangkat keras pengontrol yang sama dapat dikonfigurasi ulang daripada diganti.

Pengontrol menampilkan suhu dalam derajat Celsius atau Fahrenheit, dapat dipilih melalui parameter.

Tiga Output Alarm — Pemantauan Proses Independen

Tiga output alarm di E5AZ-R3T menyediakan fungsi alarm yang dapat dikonfigurasi yang memantau kondisi proses secara independen dari output kontrol suhu utama. Setiap output alarm dapat dikonfigurasi untuk jenis alarm yang berbeda dari pengaturan parameter pengontrol:

Alarm batas atas: Alarm aktif ketika suhu proses melebihi ambang batas yang ditentukan di atas setpoint atau di atas batas suhu absolut — melindungi peralatan atau produk dari suhu berlebih.

Alarm batas bawah: Alarm aktif ketika suhu turun di bawah ambang batas yang ditentukan — mendeteksi kegagalan pemanas, penghentian proses, atau masuknya umpan dingin.

Alarm deviasi: Alarm terpicu ketika suhu menyimpang dari setpoint lebih dari jumlah yang dikonfigurasi ke arah mana pun — mendeteksi hilangnya kontrol tanpa memerlukan nilai batas terpisah.

Alarm nilai absolut: Ambang batas alarm adalah nilai suhu absolut daripada deviasi dari setpoint.

Dengan tiga output alarm independen, satu E5AZ-R3T dapat secara bersamaan menyediakan: alarm peringatan deviasi proses (deviasi kecil dari setpoint), alarm darurat deviasi proses (deviasi besar), dan alarm batas absolut tinggi — tiga lapisan perlindungan proses dari satu pengontrol.

Output Transfer — Integrasi dengan Perekam dan SCADA

Output transfer pada E5AZ-R3T mengirimkan kembali nilai proses yang terukur sebagai sinyal analog (arus atau tegangan, dapat dikonfigurasi) yang proporsional dengan suhu.

Output analog ini terhubung ke perekam bagan strip, perekam tanpa kertas, kartu input analog DCS/SCADA, atau sistem akuisisi data komputer pengawas — memungkinkan profil suhu dicatat dari waktu ke waktu secara independen dari tampilan pengontrol itu sendiri.

Dalam aplikasi validasi proses — manufaktur farmasi, dokumentasi keamanan pangan, produksi perangkat medis — perekaman suhu berkelanjutan dengan perekam independen yang terkalibrasi sering kali merupakan persyaratan peraturan.

Output transfer E5AZ-R3T memungkinkan perekaman independen ini tanpa memodifikasi instalasi sensor atau menambahkan instrumen pengukuran terpisah.

FAQ

Q1: Apa perbedaan antara E5AZ-R3T dan E5AZ-R3MT, dan mana yang harus dipilih?

E5AZ-R3T adalah model standar tanpa fungsi output manual. E5AZ-R3MT menambahkan kemampuan output manual — operator dapat mengesampingkan algoritma PID dan secara manual mengatur nilai output (misalnya, siklus kerja 50%) secara independen dari loop kontrol otomatis.

Output manual berguna selama commissioning (untuk memverifikasi respons pemanas dan aktuator sebelum mengaktifkan kontrol otomatis), selama pemecahan masalah (untuk menahan output pada nilai tetap saat mendiagnosis proses), dan dalam aplikasi di mana pengesampingan manual sementara merupakan persyaratan proses.

Untuk kontrol suhu otomatis standar tanpa kebutuhan pengesampingan manual, R3T sudah cukup.

Q2: Bisakah E5AZ-R3T berkomunikasi dengan PLC atau komputer untuk perubahan setpoint jarak jauh?

E5AZ-R3T standar tidak menyertakan antarmuka komunikasi serial bawaan. Kemampuan komunikasi dapat ditambahkan dengan memasang Unit Opsi yang kompatibel (seperti E53-AZR) di slot unit opsi pengontrol, yang menyediakan komunikasi RS-485 CompoWay/F atau Modbus.

Dengan opsi komunikasi, setpoint, ambang batas alarm, nilai proses, dan status pengontrol dapat dibaca dan ditulis dari jarak jauh dari sistem SCADA, PLC, atau PC tanpa intervensi operator di panel depan pengontrol.

Q3: Apa itu auto-tuning, dan kapan harus dipicu?

Auto-tuning adalah fungsi perhitungan parameter PID bawaan. Ketika dipicu oleh operator, pengontrol menerapkan perubahan langkah pada output dan mengukur respons suhu — mengamati karakteristik waktu tunda, waktu naik, dan overshoot.

Dari respons ini, ia menghitung nilai pita proporsional, waktu integral, dan waktu derivatif yang akan memberikan kontrol yang stabil dan responsif untuk kombinasi proses dan pemanas tertentu ini.

Auto-tuning harus dijalankan selama commissioning awal dan setelah perubahan signifikan pada proses — elemen pemanas baru, beban termal yang berubah, produk yang berbeda — karena parameter PID optimal bergantung pada dinamika termal proses aktual.

Q4: Output relai diberi peringkat 250VAC. Bisakah ia langsung menggerakkan koil kontaktor pemanas 230VAC?

Output relai E5AZ-R3T diberi peringkat untuk beban resistif pada 250VAC dan maksimum 5A. Menggerakkan koil kontaktor langsung dari output relai pengontrol umumnya dapat diterima jika arus lonjakan koil kontaktor berada dalam kapasitas switching relai yang diberi peringkat.

Namun, umur listrik relai (jumlah operasi switching) berkurang oleh beban induktif.

Untuk keandalan jangka panjang dalam aplikasi siklus tinggi — di mana pengontrol suhu beralih ribuan kali per hari — SSR (Solid State Relay) atau modul relai perantara antara output E5AZ-R3T dan kontaktor memberikan umur switching yang lebih baik.

Varian output tegangan E5AZ-Q3T dirancang khusus untuk menggerakkan SSR secara langsung.

Q5: Berapa ukuran potongan panel yang diperlukan untuk memasang E5AZ-R3T?

E5AZ-R3T memerlukan potongan panel berukuran 92 × 92mm. Wajah depan pengontrol berukuran 96 × 96mm, yang tumpang tindih dengan permukaan panel di sekitar potongan. Kedalaman pemasangan di belakang panel adalah 78mm — pengontrol menonjol 78mm ke dalam panel.

Pemasangan relai DIN standar tidak digunakan untuk jenis pengontrol yang dipasang di panel ini; E5AZ-R3T dipasang dengan memasukkannya dari depan melalui potongan panel dan mengamankannya dengan dua klip pemasangan samping yang dikencangkan dari belakang panel.

Ketebalan panel harus berada dalam rentang yang ditentukan dalam dokumentasi pemasangan E5AZ.
