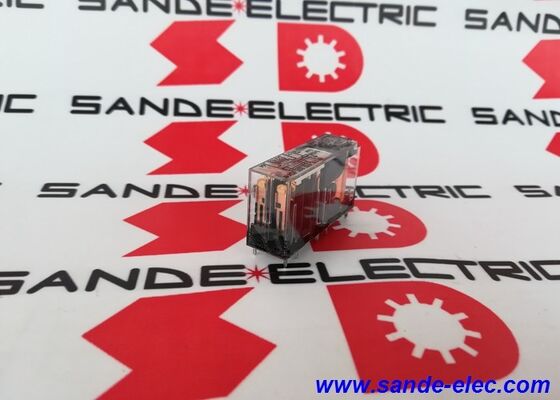

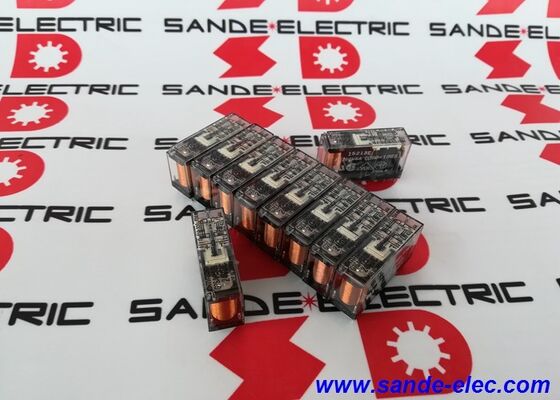

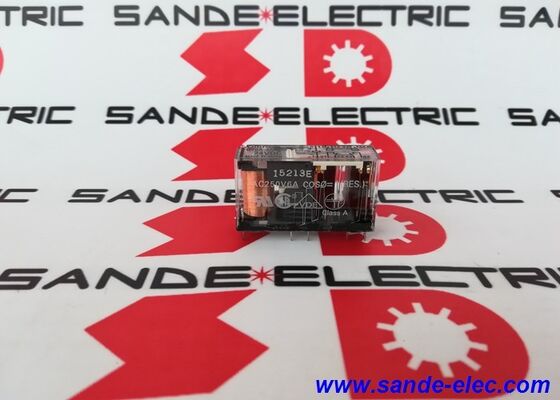

G7SA-2A2B DC24V OMRON G7SA-2A2B Relay Keamanan 24VDC 6A Plc Modul Baru dan Asli

Omron G7SA-2A2B DC24 | Relai Pengaman — 2 Koil NO / 2 NC / 6A / 24V DC / Kontak yang Dipandu Secara Paksa / EN 50205

Kontak yang Dipandu Secara Paksa — Fitur Desain yang Penting untuk Keselamatan

G7SA-2A2B bukan relai standar. Karakteristik utamanya adalah mekanisme kontak yang dipandu secara paksa (dihubungkan secara mekanis), yang merupakan fitur yang memungkinkan untuk digunakan dalam sirkuit keselamatan alat berat.

Dalam relai standar, kontak yang biasanya terbuka dan biasanya tertutup secara teoritis dapat menutup secara bersamaan jika las kontak atau pegas gagal — suatu kondisi yang tidak dapat dideteksi oleh sirkuit pengaman yang mengandalkan status kontak NC. Dalam G7SA dengan kontak yang dipandu secara paksa, kontak NO dan NC digabungkan secara mekanis: jika ada kontak NO yang dilas hingga tertutup, kontak NC secara fisik dicegah untuk menutup, dan sebaliknya. Pengecualian timbal balik ini diterapkan secara mekanis, tidak bergantung pada perangkat lunak atau kondisi kelistrikan relai.

Jaminan mekanis inilah yang membuat G7SA-2A2B cocok untuk pemantauan pada modul relai keselamatan dan sistem logika keselamatan. Pengontrol keselamatan dapat memantau kontak NC untuk memastikan kontak NO tidak dilas — memberikan status kondisi relai tingkat perangkat keras yang sebenarnya.

Spesifikasi Utama

Aplikasi di Sirkuit Keamanan

G7SA-2A2B digunakan sebagai relai keluaran di sirkuit keselamatan yang kontaknya membawa daya mesin yang sangat penting bagi keselamatan — sirkuit yang diaktifkan yang memberi energi atau mematikan fungsi mesin yang berbahaya. Aplikasi umum meliputi:

• Peralihan keluaran interlock pintu dalam sistem pelindung mesin
• Kontak keluaran rangkaian E-stop
• Peralihan keluaran tirai tipis dan alas pengaman
• Relai keluaran rangkaian kontrol dua tangan

Relai bekerja dalam kombinasi dengan modul relai pengaman atau PLC pengaman yang memantau kontak umpan balik. Kedua kontak NC menyediakan saluran umpan balik — pengontrol keselamatan membacanya untuk mengonfirmasi bahwa relai telah dimatikan energinya dengan benar sebelum memulai ulang.

Soket plug-in seri P7SA memungkinkan G7SA-2A2B diganti tanpa mengganggu kabel lapangan — kabel tetap berada pada soket dan modul relai dapat ditukar. Ini adalah pertimbangan pemeliharaan praktis pada panel di mana penggantian relai tanpa modifikasi kabel mengurangi upaya komisioning ulang.

Pertanyaan Umum

Q1: Apa yang menjadikan G7SA-2A2B sebagai "relai pengaman" dan bukan relai standar?

Mekanisme kontak yang dipandu secara paksa secara fisik menghubungkan rangkaian kontak NO dan NC sehingga keduanya tidak dapat menempati keadaan yang sama secara bersamaan. Jika pengelasan kontak NO ditutup, kontak NC secara mekanis dicegah untuk menutup — pengecualian timbal balik ini diterapkan pada perangkat keras, bukan perangkat lunak. Hal ini memungkinkan pengontrol keselamatan untuk memantau kontak NC dan mendeteksi kontak NO yang dilas, yang tidak mungkin dilakukan dengan relai standar. Ini adalah persyaratan mendasar untuk penggunaan relai dalam arsitektur keselamatan IEC 62061 dan ISO 13849.

Q2: Bisakah G7SA-2A2B dipasang langsung pada PCB?

Ya. Pengaturan terminal dirancang untuk penyolderan PCB langsung, dengan tata letak pin dioptimalkan untuk desain PCB standar. Untuk aplikasi pemasangan panel, soket terminal dorong seri P7SA menerima G7SA-2A2B secara langsung dan menyediakan terminal kabel medan sekrup atau penjepit pegas tanpa menyolder.

Q3: Berapa rentang operasi tegangan koil?

Tegangan kumparan nominal adalah 24V DC. Relai dijamin memberi energi (menutup) pada 18V DC ke atas, dan dijamin mematikan energi (membuka) pada 2.4V DC ke bawah. Tegangan koil yang berkelanjutan di atas 26.4V DC berisiko mengalami kerusakan koil permanen. Rentang pengoperasian 18–26,4V DC mengakomodasi toleransi peraturan pasokan 24V DC pada umumnya.

Q4: Dapatkah kontak NC dan NO mengganti tegangan rangkaian yang berbeda?

Ya. Setiap rangkaian kontak bersifat independen — dua kontak NO dan dua kontak NC mengalihkan beban sirkuitnya masing-masing secara independen. Satu set kontak NO dapat mengalihkan beban AC 230V sementara kontak NC beroperasi dalam rangkaian umpan balik 24V DC. Isolasi relai antar rangkaian kontak memungkinkan tegangan rangkaian berbeda pada relai yang sama.

Q5: Apa perbedaan antara G7SA-2A2B dan G7SA-3A1B?

Keduanya berada dalam keluarga Omron G7SA dengan kontak yang dipandu secara paksa dan rating arus yang sama. 2A2B menyediakan 2 kontak NO dan 2 NC (4 kutub); 3A1B menyediakan 3 kontak NO dan 1 NC (4 kutub). Kombinasi kontak dipilih berdasarkan persyaratan sirkuit keselamatan untuk kontak NO (pengalihan beban) dan NC (pemantauan umpan balik). Kebanyakan rangkaian pengaman dua saluran menggunakan 2A2B untuk memberikan umpan balik kontak NC dari kedua relai keluaran.
