| Tempat asal | Jepang |
| Nama merek | SMC |
| Sertifikasi | CE ROHS |
| Nomor model | SYJ7320-5YO-01F-Q |

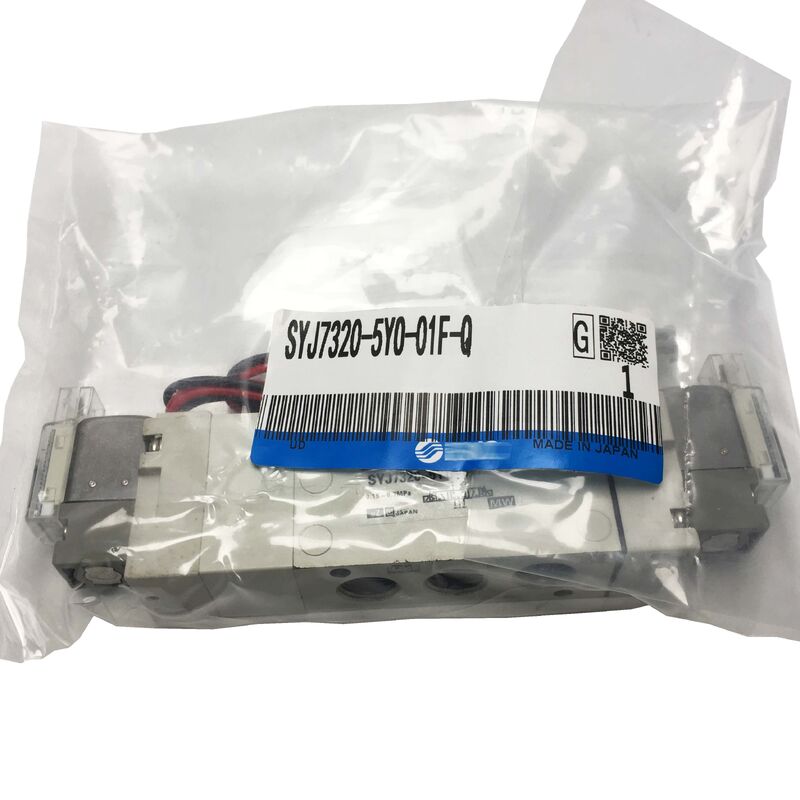

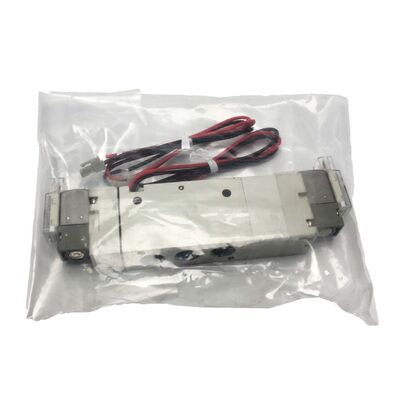

SMC SYJ7320-5YO-01F-Q adalah katup solenoid pusat tertutup 5-port, 3-posisi dari seri SYJ7000 SMC, yang terkenal karena menggabungkan konsumsi daya rendah dengan kinerja switching yang andal di seluruh aplikasi otomasi industri.
Konfigurasi pusat tertutup 3-posisi memastikan bahwa ketika kedua solenoid tidak diberi energi, semua port diblokir, memungkinkan aktuator yang terhubung untuk menahan posisinya tanpa tekanan atau pembuangan. Fitur ini penting untuk aplikasi silinder yang memerlukan pemosisian di tengah langkah atau di mana gerakan yang tidak terkontrol selama gangguan daya menimbulkan kekhawatiran keselamatan atau proses.
Dengan ukuran port G1/8, katup ringkas ini ideal untuk silinder berdiameter kecil dan sirkuit pneumatik yang terbatas ruang di mana badan katup yang lebih besar tidak dapat mengakomodasi geometri manifold.
| Parameter | Nilai |
|---|---|
| Seri | SMC SYJ7000 |
| Fungsi Katup | 5-port, 3-posisi pusat tertutup |
| Ukuran Port (A/B) | Ulir G1/8" |
| Tekanan Operasi | 0,15 - 0,7 MPa (pilot internal) |
| Laju Alir Maksimum | 525 L/menit |
| Laju Alir Terukur (P→A/B) | 0,22 dm³/detik (0,792 m³/jam) |
| Laju Alir Terukur (A/B→EA/EB) | 0,24 dm³/detik (0,864 m³/jam) |
| Tegangan Kontrol | 24V DC |
| Konsumsi Daya | 0,5 W (solenoid pilot standar) |
| Waktu Respons | ~30 ms |
| Frekuensi Switching | 5 Hz |
| Masukan Listrik | Terminal DIN tanpa konektor (YO) |
| Lampu Indikator / Peredam Lonjakan | Tidak termasuk |
| Pengoperasian Manual | Tipe tekan non-pengunci |
| Tipe Pembuangan | Pembuangan pilot individu |
| Pemasangan | Port badan dengan braket |
| Bahan Segel | Karet |
| Suhu Operasi | -10 hingga +50°C |
| Desain | Bebas tembaga |
| Sertifikasi | CE (akhiran Q) |
Seri SYJ7000 menampilkan solenoid pilot berdaya rendah dengan konsumsi 0,5W, memungkinkan kontrol relai output PLC langsung tanpa relai perantara atau modul output solid-state. Ini mengurangi kompleksitas pengkabelan panel dan menghilangkan potensi sumber kesalahan dalam sirkuit kontrol.
Pembuangan pilot individu menjaga switching pilot tetap bersih terlepas dari kondisi sirkuit utama, mencegah interferensi tekanan balik dalam sirkuit dengan peredam bawaan atau tekanan balik hilir.
Konstruksi segel karet menangani layanan udara terkompresi standar yang dilumasi atau tidak dilumasi, sementara desain bebas tembaga memastikan kompatibilitas dengan kondisi kualitas udara yang lebih luas tanpa risiko pembentukan senyawa asetilena.
Penunjukan listrik YO menunjukkan katup ini dikirimkan dengan ruang terminal DIN tanpa konektor yang terpasang sebelumnya. Terminal DIN menerima konektor DIN 43650 Bentuk A standar (EN175301-803), yang dikabel dan dipasang oleh pengguna di lapangan. Tidak ada LED indikator terintegrasi atau peredam lonjakan tegangan bawaan yang disertakan.
Konfigurasi ini ideal untuk pembuat panel yang menggunakan pengkabelan standar dengan konektor solenoid tipe DIN, memungkinkan pemasangan langsung konektor DIN yang sudah dikabel tanpa manajemen pigtail. Untuk instalasi yang memerlukan perlindungan lonjakan, pertimbangkan varian YOZ dengan peredam lonjakan non-polar.
Ketika kedua solenoid tidak diberi energi, spool memblokir kelima port—pasokan, kedua port kerja (A dan B), dan kedua port pembuangan. Aktuator yang terhubung menahan posisinya, tidak memanjang atau menarik, tidak seperti katup 2-posisi yang default ke salah satu ujung perjalanan ketika tidak diberi energi.
Tidak. Akhiran YO menunjukkan tidak ada lampu indikator dan tidak ada peredam lonjakan. Untuk aplikasi di mana transien induktif dapat memengaruhi input PLC atau elektronik di dekatnya, pertimbangkan varian YOZ dengan peredam lonjakan non-polar.
SYJ7320-5YO-01F-Q secara khusus adalah varian port badan dengan braket—port diakses langsung pada badan katup melalui fitting ulir G1/8. Untuk pemasangan manifold yang dipasang di dasar, akhiran yang berbeda dalam seri SYJ7000 diperlukan.
Terminal YO menggunakan antarmuka DIN 43650 Bentuk A standar (EN175301-803 Bentuk A), salah satu format konektor solenoid industri yang paling umum. Konektor tidak termasuk dan harus diperoleh secara terpisah.
Seri SYJ7000 menggunakan desain yang dioperasikan pilot berdaya rendah (solenoid 0,5W) yang cocok untuk kontrol PLC langsung. Seri SY7000 menampilkan arsitektur internal yang berbeda dengan kapasitas aliran lebih tinggi tetapi biasanya konsumsi daya lebih tinggi. SYJ7000 lebih disukai untuk operasi langsung PLC dan efisiensi energi; SY7000 cocok di mana throughput aliran maksimum adalah prioritas.
