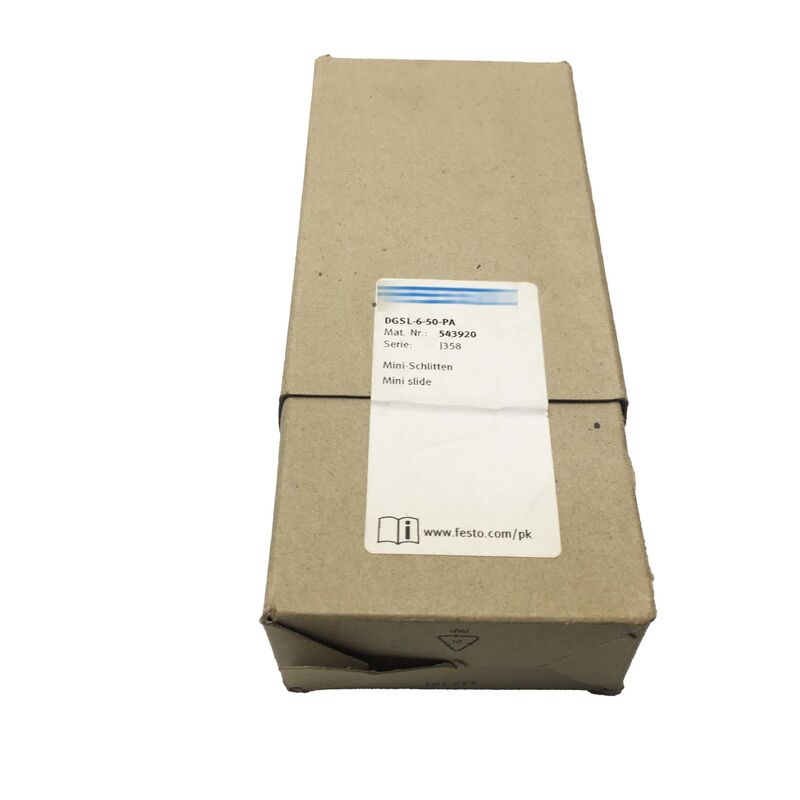

Festo DGSL-6-50-PA Mini Slide Cylinder
6mm Bore, 50mm Stroke, Double-Acting Nomor Bagian: 543920
Jejak yang Kecil, Keakuratan yang Serius
Festo DGSL-6-50-PA adalah silinder slide miniatur yang dikemas dengan panduan kandang bantalan bola, bantalan elastis dua ujung,dan kompatibilitas sensor kedekatan ke salah satu paket slide pneumatik terkecil dalam seri DGSL.
Untuk sel pick-and-place, perlengkapan perakitan bagian kecil, dan modul penanganan di mana ruang dihitung dalam milimeter, ini adalah unit yang cocok tanpa memaksa desain ulang di sekitarnya.
DGSL-6-50-PA memiliki nomor bagian 543920 dan termasuk dalam keluarga mini slide DGSL yang mapan dari Festodidesain untuk jumlah siklus yang menuntut dari otomatisasi produksi.
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Bagian |
DGSL-6-50-PA |
| Nomor Bagian Alternatif |
543920 |
| Merek |
Perayaan |
| Seri |
DGSL |
| Jenis |
Mini Slide / Slide Table |
| Ukuran Bor |
6 mm |
| Diameter piston |
8 mm |
| Stroke |
50 mm |
| Mode Operasi |
Berfungsi ganda |
| Desain Unit Drive |
Yoke (piston rod + slide) |
| Tekanan Operasi |
0.15 - 0,8 MPa (1.5 - 8 bar) |
| Kecepatan maksimum |
0.5 m/s |
| Keakuratan Pengulangan |
0.3 mm |
| Pengisian bantal |
Cincin/pad elastis di kedua ujungnya (P) |
| Jenis Panduan |
Kandang bantalan bola |
| Posisi pemasangan |
Apa pun |
| Sensor Posisi |
Untuk sensor kedekatan |
| Kekuatan teoritis pada 6 bar (memajukan) |
30 N |
| Kekuatan teoritis pada 6 bar (menarik kembali) |
23 N |
| Media Operasi |
Udara terkompresi menurut ISO 8573-1:2010 |
Apa yang Membuat Desain DGSL Bekerja
Seri DGSL menggunakan konstruksi yoke-drive yang menghubungkan batang piston ke pelat geser (yoke) daripada langsung menyambung ke beban.
Pengaturan ini memungkinkan slide untuk membawa beban melintang tanpa mentransmisikan ke batang piston,yang memperpanjang umur kerja segel dan menjaga gerakan halus di seluruh pukulan penuh.
Panduan kandang bantalan bola adalah komponen yang membuat akurasi pengulangan 0,3 mm dapat dicapai dalam prakteknya.
Ball cage guides distribute load evenly across multiple contact points and resist the moment forces that arise when a load is offset from the slide center — a common situation in pick-and-place grippers and part-transfer assemblies.
Cincin bantalan elastis di kedua ujung menangani perlambatan pada titik akhir stroke tanpa kontak logam-ke-logam yang sebaliknya akan memperkenalkan kejut ke dalam struktur.Pada aplikasi siklus tinggi, bantalan ini memperpanjang masa pakai tubuh slide dan alat yang melekat padanya.
Posisi Sensing Integrasi
DGSL-6-50-PA dilengkapi dengan slot sensor untuk sensor kedekatan, fitur terintegrasi yang tidak menambahkan perangkat keras proyeksi ke amplop perakitan.Sensor kedekatan dapat dipasang langsung ke slot untuk mendeteksi posisi akhir, posisi perantara, atau keduanya, memberi makan sinyal kembali ke PLC atau pengontrol pneumatik.
Integrasi yang bersih menjaga modul keseluruhan kompak dan menghilangkan masalah routing kabel yang diperkenalkan oleh bracket sensor eksternal.
Aplikasi penanganan dan perakitan
Kombinasi ukuran dan stroke ini sering muncul di:
- Modul pick-and-place bagian kecil di mana stroke 50mm menjembatani kesenjangan antara posisi feed dan posisi penempatan di stasiun perakitan kompak
- Posisi pegangan pneumatik slide memajukan pegangan ke benda kerja dan menarik kembali dengan bersih untuk siklus berikutnya
- Sistem transfer miniatur di mana beberapa unit DGSL dikombinasikan dalam konfigurasi XY atau linier
- Aksi pematukan perlengkapan
- Pengelolaan komponen elektronik di mana akurasi pengulangan 0,3mm mendukung penempatan bagian yang tepat pada perakitan PCB atau tugas penempatan konektor
Pertanyaan yang Sering Diajukan
Apa rentang tekanan operasi untuk DGSL-6-50-PA?
Kisaran tekanan operasi adalah 1,5 sampai 8 bar (0,15 sampai 0,8 MPa).Mengoperasikan di atas 8 bar akan melebihi batas tekanan nominal dan harus dihindari.
Dapatkah DGSL-6-50-PA dipasang dalam orientasi apa pun?
Ya, posisi pemasangan ditentukan sebagai orientasi apapun.dan pemasangan sudut tanpa mempengaruhi kinerja atau umur panduan.
Sensor posisi apa yang kompatibel dengan slide ini?
Slide dirancang untuk sensor kedekatan yang cocok dengan slot sensor terintegrasi pada tubuh slide.Festo SME/SMT seri proximity switch dan kompatibel sensor pihak ketiga dalam faktor bentuk yang sama dapat digunakanPeriksa ukuran slot sensor dengan ukuran tubuh sensor Anda sebelum memesan.
Apa perbedaan antara PA dan P1A varian bantalan?
Varian PA menggunakan cincin bantalan elastis di kedua ujung Varian P1A menggunakan kombinasi bantalan elastis dan bantalan halus yang dapat disesuaikan di ujung depan untuk aplikasi kecepatan lebih tinggi di mana kontrol posisi akhir yang lebih tepat diperlukanUntuk aplikasi kecepatan sedang standar, PA adalah pilihan yang lebih umum dan hemat biaya.
Apakah DGSL-6-50-PA kompatibel dengan sistem udara yang dilumasi minyak?
Ya, dengan suatu kondisi. unit dapat beroperasi dengan udara terkompresi yang dilumasi minyak, tetapi setelah operasi dilumasi dimulai, perlu terus dilumasi selama sisa umur unit.Mengoperasikan unit sebelumnya dilumasi tanpa minyak akan menyebabkan pelemahan segel diniUntuk instalasi baru, Festo merekomendasikan operasi bebas minyak menurut ISO 8573-1:2010 [7:4[4] untuk menghindari ketergantungan ini.
Periksa dimensi pemasangan, kompatibilitas sensor, dan persyaratan stroke terhadap aplikasi Anda sebelum memesan.DGSL-6-50-PA adalah komponen presisi ️ kondisi instalasi yang benar secara langsung mempengaruhi akurasi pengulangan dan umur pakai.
