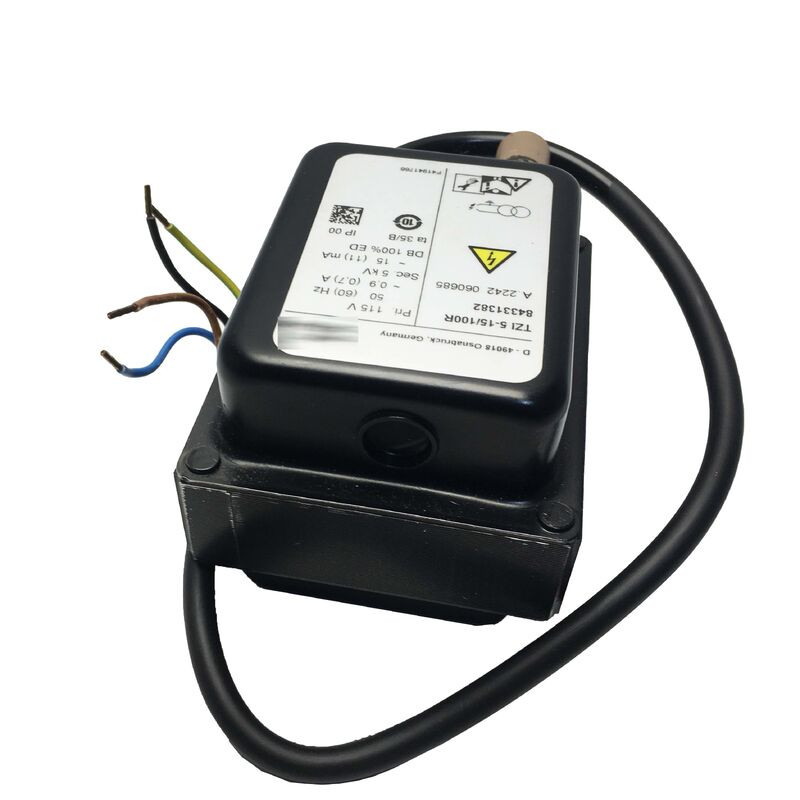

Krom Schroder TZI5-15/100R Transformator Penyinaran
Nomor pesanan 84331382
Ringkasan Produk
Krom Schroder TZI5-15/100R (nomor urutan 84331382) adalah transformator kontak tegangan tinggi dari seri TZI yang mapan,didesain khusus untuk pembakaran dengan percikan pembakar gas dan pembakar minyak yang dipicu gas atau langsung dipicu di peralatan pembakaran industri dan komersial.
Transformator ini meningkatkan pasokan listrik 115V AC ke output tegangan tinggi 5 kV,memberikan 15 mA pada 50 Hz - kombinasi tegangan dan arus yang optimal yang diperlukan untuk menghasilkan percikan pembakaran yang dapat diandalkan melalui elektroda dengan celah yang tepat dalam campuran bahan bakar-udara.
Peringkat siklus kerja 100% membedakan unit ini dari alternatif yang diberi rating intermiten, memungkinkan operasi terus menerus tanpa periode off yang wajib.Hal ini menghilangkan mode kegagalan termal yang dapat membatasi umur layanan di bawah siklus pemadam yang menuntut dalam aplikasi kontrol burner.
Spesifikasi Teknis
| Nomor pesanan |
84331382 |
| Model |
TZI 5-15/100R |
| Tegangan Keluar |
5 kV |
| Arus Keluar |
15 mA (pada 50 Hz) |
| Tegangan Masuk |
115V AC |
| Siklus Tugas |
100% (terusan) |
| Aplikasi |
Mesin pembakar gas, mesin pembakar minyak (spark ignition) |
| Operasi elektrode |
Elektrod tunggal dan elektrod ganda |
| Pengangkutan |
IP 00 - membutuhkan instalasi di kabinet kontrol |
| Seri |
TZI (Transformator Zundung Industrie) |
| Produsen |
Krom Schroder / Elster / Honeywell Combustion |
5 kV Output untuk Spark Ignition yang dapat diandalkan
Keluar 5 kV dari TZI5-15/100R dirancang khusus untuk memecah dielektrik celah elektroda dan memulai percikan,sementara arus keluar 15 mA memastikan energi yang cukup untuk pembakaran campuran bahan bakar-udara yang dapat diandalkanSpesifikasi ini mendefinisikan lingkup operasi untuk desain pemasangan elektroda yang tepat.
100% Manfaat Siklus Tugas
Sistem manajemen burner modern dengan urutan startup yang diperpanjang, siklus yang sering, atau persyaratan komisi mendapat manfaat dari peringkat siklus kerja 100%.Berbeda dengan transformer dengan tingkat intermiten dengan waktu aktif terbatas, unit ini menangani operasi yang diperpanjang tanpa kekhawatiran stres termal, memastikan umur layanan yang panjang dalam aplikasi yang menuntut.
Mode Operasi Elektrod
TZI5-15/100R mendukung konfigurasi elektroda ganda dan elektroda tunggal.menyederhanakan konstruksi kepala pembakar dan mengurangi penetrasi ruang pembakaran untuk aplikasi kompak atau retrofit.
Persyaratan Pemasangan
Sebagai komponen IP 00, trafo ini harus dipasang di dalam kabinet kontrol yang sesuai.menjaga kabel berjalan sesingkat mungkin (biasanya kurang dari satu meter), dan rute jauh dari kabel sinyal untuk meminimalkan gangguan elektromagnetik.
Informasi Pengganti
Ekvivalen Krom Schroder saat ini adalah TZI 5-15/100QT (nomor urut 84391111), dengan spesifikasi tugas 5 kV/15 mA/100% yang sama dengan input 120VAC dan persetujuan UL/CSA.Untuk instalasi yang membutuhkan pencocokan spesifikasi 115VAC yang tepat, stok surplus dari TZI5-15/100R asli memberikan kompatibilitas penggantian langsung.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara siklus kerja 100% dan rating tugas intermiten?
Siklus kerja 100% memungkinkan operasi terus menerus tanpa periode off yang diperlukan, sementara rating intermiten (biasanya 20-30%) membatasi waktu dalam siklus yang ditentukan untuk mencegah overheating.Peringkat 100% menghilangkan tekanan termal dalam aplikasi dengan sering memulai atau urutan pembakaran diperpanjang.
Dapatkah transformer ini digunakan untuk kedua gas dan minyak pembakar kontak?
Ya, seri TZI direkomendasikan untuk pembakaran percikan pembakar gas secara langsung dan untuk pembakar minyak melalui api gas pilot atau pembakaran percikan langsung, tergantung pada desain pembakar.Celah elektroda yang tepat dan posisi sesuai dengan spesifikasi produsen memastikan pembakaran yang andal.
Kabel kontak apa yang harus digunakan dengan trafo ini?
Gunakan kabel kontak tegangan tinggi dengan nilai setidaknya 5 kV, tetap sesingkat mungkin (disarankan kurang dari satu meter) untuk meminimalkan beban kapasitif.Rute jauh dari kabel sinyal dan menggunakan aksesori kabel Krom Schroder yang dirancang khusus untuk pemasangan yang sesuai.
Apakah pembakaran tubuh diperlukan?
Ya, pemasangan fungsi dari tubuh pembakar adalah wajib dalam konfigurasi elektroda tunggal dan ganda untuk menyelesaikan sirkuit tegangan tinggi.pembentukan percikan tidak dapat diandalkan atau tidak ada.
Apa pengganti saat ini untuk TZI5-15/100R?
Setara produksi arus adalah TZI 5-15/100QT (nomor urut 84391111), dengan spesifikasi yang sama dengan input 120VAC dan daftar UL / CSA. Untuk pencocokan spesifikasi 115VAC yang tepat,stok surplus dari TZI5-15/100R asli memberikan kompatibilitas langsung.
