| Tempat asal | Jepang |
| Nama merek | Mitsubishi |
| Sertifikasi | CE ROHS |
| Nomor model | CP30-BA1P1M5A |

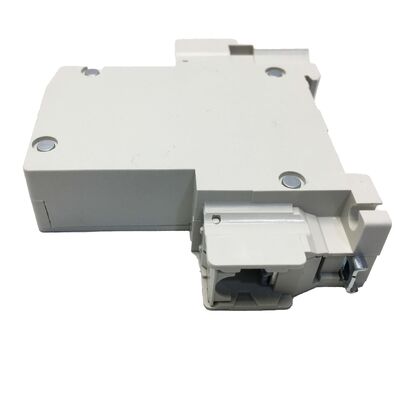

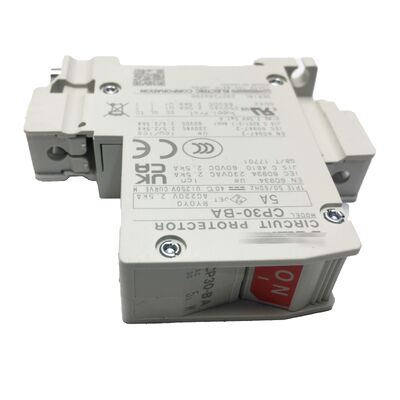

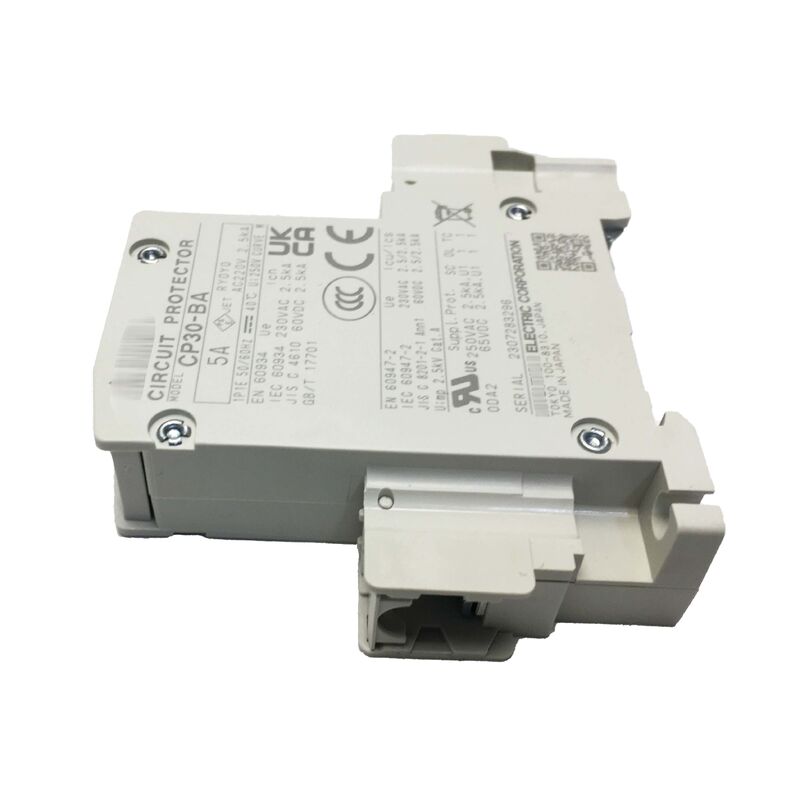

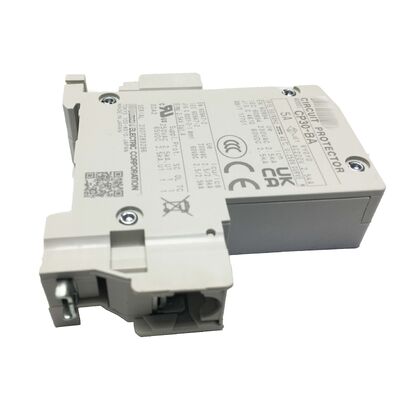

PeraturanMitsubishi CP30-BA1P1M5Aadalah pemutus sirkuit miniatur single-pole, 5A dari seri WS-V (World Super V) Mitsubishi Electric.Ini pelindung sirkuit bersertifikat UL 1077 dirancang khusus untuk melindungi sirkuit beban individu, sirkuit kontrol, dan sirkuit cabang dalam panel kontrol industri dan mesin.
| Nomor Bagian | CP30-BA1P1M5A |
| Polandia | 1 kutub (1P) |
| Tren perjalanan | 5 AT |
| Frame Current | 30 AF |
| Kurva Tripping | M (kecepatan menengah) |
| Tegangan DC nominal | 65V DC |
| Tegangan isolasi nominal (Ui) | 250V |
| Tegangan impuls nominal (Uimp) | 2.5 kV |
| Kapasitas pemutusan sirkuit pendek | 2.5 kA pada 230V AC (IEC) / 2,5 kA pada 250V AC (UL1077) |
| Hubungan | Clamp sekrup |
| Pemasangan | DIN Rail |
| Standar & Persetujuan | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 No.235, UL, CSA, TÜV, CE, CCC |
Seri WS-V dirancang untuk memenuhi persyaratan yang menuntut dari pembuat panel di seluruh pasar global.Nomor katalog yang sama dapat digunakan untuk panel yang ditujukan untuk Amerika Utara, Eropa, dan pasar Asia, menyederhanakan kepatuhan mesin global.
Seri ini memiliki kemampuan gangguan sirkuit pendek yang ditingkatkan dan karakteristik perjalanan yang konsisten, memberikan perlindungan yang dapat diandalkan dengan 2.Kekuatan pemutus 5 kA pada 250V AC di bawah kondisi UL 1077.
Karakteristik pemicu kurva M (kecepatan menengah) sangat ideal untuk sirkuit dengan arus masuk sedang, membuatnya cocok untuk:
Kurva ini memberikan perlindungan terhadap overcurrent berkelanjutan sambil mentolerir transisi startup normal tanpa gangguan.
Nomor tegangan 65V DC membuat pelindung ini ideal untuk sirkuit kontrol 24V dan 48V DC yang umum ditemukan di:
Perangkat ini secara khusus dinilai untuk gangguan kesalahan DC, memastikan perlindungan yang tepat dalam sistem kontrol DC.
Terminal sekrup memberikan koneksi yang dapat diandalkan dan dapat dipadatkan kembali yang cocok untuk lingkungan industri dengan getaran dan siklus termal.Standar 35mm DIN rel pemasangan memastikan integrasi mudah ke dalam panel kontrol bersama dengan perangkat perlindungan lainnya.
UL 1077 mencakup pelindung tambahan untuk sirkuit dalam peralatan, hilir dari perlindungan pintu masuk layanan utama. UL 489 mencakup perangkat pelindung sirkuit cabang untuk koneksi layanan langsung.Gunakan perangkat UL 1077 seperti CP30-BA untuk sirkuit beban individu dalam panel kontrol.
M-kurva: Tujuan umum untuk inrush moderat (relay, solenoid). S-kurva: beban inrush berat (transformer, motor). F-kurva: respons cepat untuk sirkuit sensitif dengan inrush minimal.
Ya, rating 65V DC memberikan margin yang substansial untuk aplikasi 24V DC. Perangkat ini secara khusus dinilai untuk gangguan DC pada kelas tegangan ini.
Unit dasar tidak termasuk kontak bantu, tetapi seri CP30-BA mendukung alarm tambahan dan aksesori kontak bantu yang menempel pada tubuh perangkat untuk pemantauan status perjalanan.
UL 1077, CSA C22.2 No.235, IEC 60947-2, IEC 60934, TÜV, dan penandaan CE di bawah EN 60934 dan EN 60947-2.
