TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli
  • TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli
  • TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli
  • TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli
  • TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli
  • TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli

TCL-05SV2 Mitsubishi Terminal Cover TCL05SV2 Baru Asli

Tempat asal Jepang
Nama merek Mitsubishi
Sertifikasi CE ROHS
Nomor model TCL-05SV2
Detail Produk
Nomor Bagian:
TCL-05SV2
Merek:
Mitsubishi Listrik
Jenis Produk:
Penutup Terminal Besar
Seri:
TC-L
Lebar bingkai:
W75
Polandia:
2 kutub
Kondisi:
Baru / bekas
Jaminan:
setahun
Menyoroti:

Tutup terminal Mitsubishi TCL05SV2

,

suku cadang otomatisasi Mitsubishi asli

,

Penggantian penutup terminal TCL-05SV2

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
USD 5-15 / piece
Kemasan rincian
kemasan asli
Waktu pengiriman
2 hari
Syarat-syarat pembayaran
L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan
100 buah per hari
Deskripsi Produk
Mitsubishi TCL-05SV2 Tutup Terminal Besar untuk WS-V Series MCCB
Ringkasan Produk

PeraturanMitsubishi TCL-05SV2adalah penutup terminal besar yang dirancang khusus untuk pemutus sirkuit kotak cetakan seri WS-V Mitsubishi Electric dalam kisaran ukuran bingkai 30A-63A untuk konfigurasi 2-kutub.Setiap bungkus mencakup dua penutup dan dua pelat penyegelan, memberikan perlindungan terminal yang lengkap untuk kedua kutub dari satu pemutus.

Nomor Bagian:TCL-05SV2 (juga ditulis TCL05SV2)
Jenis:Tutup terminal besar untuk pemutus sirkuit kasus cetakan (MCCB)
Seri:Aksesoris Seri TC-L WS-V
Pemutus yang kompatibel:Seri WS-V, Ukuran Frame 30A-63A, 2-Poles

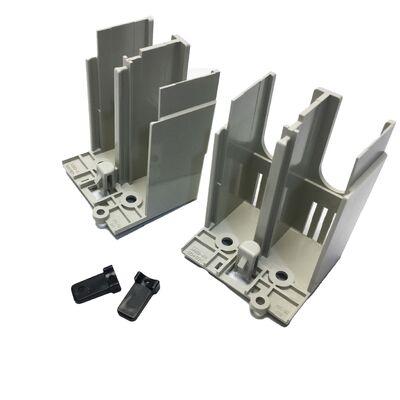

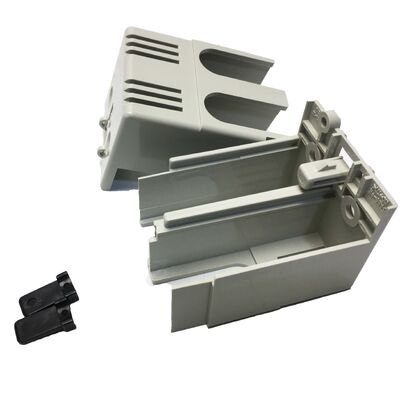

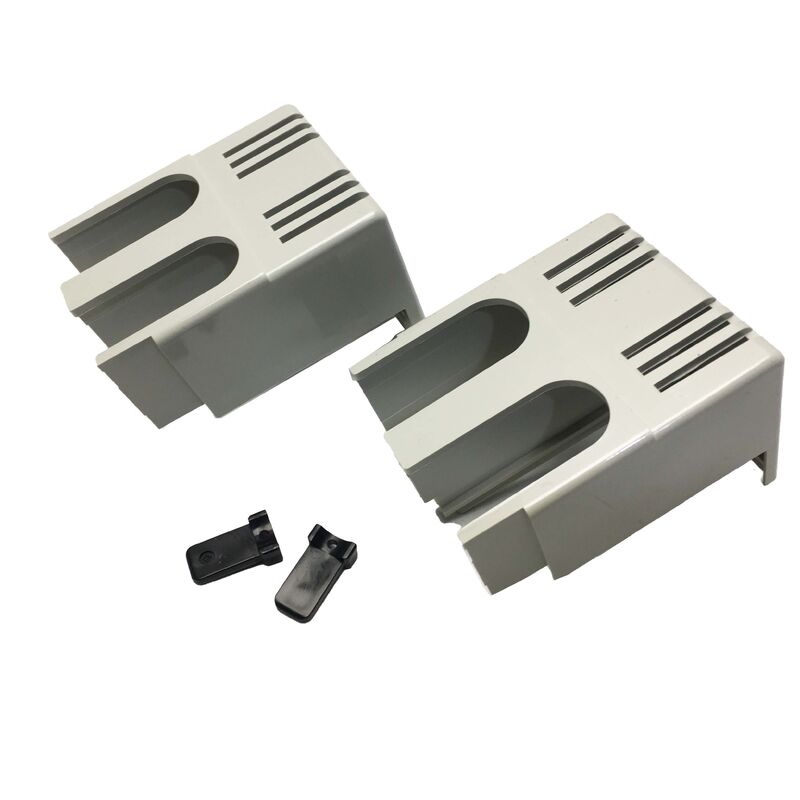

Isi:2 * Tutup + 2 * Pelat penyegelan
Warna:Putih
Dimensi:W50 mm * H25 mm * D65.5 mm
Produsen:Mitsubishi Electric
Kondisi:Baru
Spesifikasi Utama
Nomor BagianTCL-05SV2
FungsiTutup Terminal Besar
Seri yang KompatibelMitsubishi WS-V Series MCCB
Ukuran Bingkai yang Kompatibel30A - 63A
Penghitungan kutub2 kutub
Isi2 * Tutup, 2 * Pelat penyegelan
WarnaPutih
Lebar50 mm
Ketinggian25 mm
Kedalaman65.5 mm
Metode pemasanganSnap-fit, bebas alat
BahanPlastik (bahan isolasi UL)
Manfaat Keamanan dalam Desain Panel

Terminal pemutus sirkuit yang terpapar menimbulkan bahaya listrik yang signifikan di panel distribusi dan kabinet kontrol.TCL-05SV2 menghilangkan risiko ini dengan menyediakan kandang plastik yang dipasang di atas area terminal, melindungi personel dari kontak yang tidak disengaja dengan konduktor bertenaga dan mencegah jembatan dengan alat atau puing-puing konduktif.

  • Menciptakan penghalang fisik terhadap kontak yang tidak disengaja dengan terminal hidup
  • Mencegah jembatan dengan alat, kabel terputus, atau puing-puing konduktif
  • Memenuhi peraturan kabel dan standar keselamatan listrik
  • Tidak mengganggu fungsi pemutar pemutus atau kinerja termal
  • Pelat penyegelan menutup aperture untuk perlindungan lengkap
Instalasi & Penghapusan Snap-Fit

Desain snap-fit Mitsubishi memastikan pemasangan cepat dan akses pemeliharaan yang mudah tanpa alat atau pengikat terpisah.

Pemasangan

Selaraskan penutup dengan area terminal pemutus dan tekan dengan kuat sampai proyeksi retensi menyambung ke keterlibatan dengan lubang pemasangan yang telah dibentuk di casing pemutus.

Penghapusan

Masukkan ujung sekrup berlubang ke dalam celah di proyeksi penahan, memutar ke dalam untuk melepaskan keterlibatan, dan miring tutup bebas.tidak pada komponen hidup.

Panduan Pemilihan Sampul Seri WS-V
Kompatibilitas Ukuran Bingkai

"05" dalam TCL-05SV2 sesuai dengan kisaran frame 30A-63A. Frame yang lebih besar membutuhkan penutup yang berbeda: TCL-1SV2 untuk frame 100A-125A, TCL-2SV2 untuk frame di atas 125A.

Variasi Penghitungan Kutub

Pengakhiri "V2" menunjukkan kompatibilitas 2-pole. Untuk pemutus 3-pole dalam ukuran frame yang sama, gunakan TCL-05SV3.

Opsi Ukuran Sampul

TCL menunjukkan penutup terminal besar; TCS menunjukkan penutup terminal kecil. Alternatif penutup kecil untuk kombinasi frame dan tiang yang sama adalah TCS-05SV2.

Pertanyaan yang Sering Diajukan
Apa perbedaan antara TCL-05SV2 dan TCS-05SV2?

Keduanya mencakup pemutus seri WS-V 2 kutub dalam ukuran bingkai 30A-63A. TCL menunjukkan penutup terminal yang besar yang memberikan cakupan area terminal yang lebih besar untuk penampang konduktor yang lebih besar,sementara TCS menunjukkan lebih kecil, penutup yang lebih sempit untuk instalasi dengan ruang terbatas.

Apa perbedaan antara TCL-05SV2 dan TCL-05SV3?

TCL-05SV2 dirancang untuk pemutus 2 kutub, sedangkan TCL-05SV3 mencakup konfigurasi 3 kutub dalam rentang bingkai 30A-63A yang sama.meninggalkan terminal terpapar.

Apakah TCL-05SV2 kompatibel dengan Mitsubishi NV series earth leakage circuit breakers?

TCL-05SV2 ditentukan untuk pemutus sirkuit seri WS-V. Pemutus kebocoran bumi seri NV dalam keluarga produk WS-V dan ukuran frame yang sama umumnya kompatibel,tapi konfirmasi terhadap dokumentasi kompatibilitas Mitsubishi sebelum dipasang.

Apakah pemasangan mempengaruhi pemutus jalan atau karakteristik termal?

Tidak, penutup terminal hanya mencakup zona terminasi konduktor dan tidak bersentuhan dengan mekanisme pemutus, elemen trip termal, atau kumparan trip magnetik.Kapasitas pemecahan, dan kurva perjalanan tetap tidak berubah.

Bagaimana cara menghapus TCL-05SV2 untuk akses terminal?

Masukkan ujung sekrup berlubang dengan lembut ke dalam celah pada proyeksi retensi, memutar ke dalam untuk melepaskan keterlibatan, dan miringkan tutup bebas.Selalu mengisolasi dan mengunci sirkuit sebelum melakukan pekerjaan akses terminal.
