| Tempat asal | Jepang |
| Nama merek | Mitsubishi |
| Sertifikasi | CE ROHS |
| Nomor model | TCL-05SV3 |

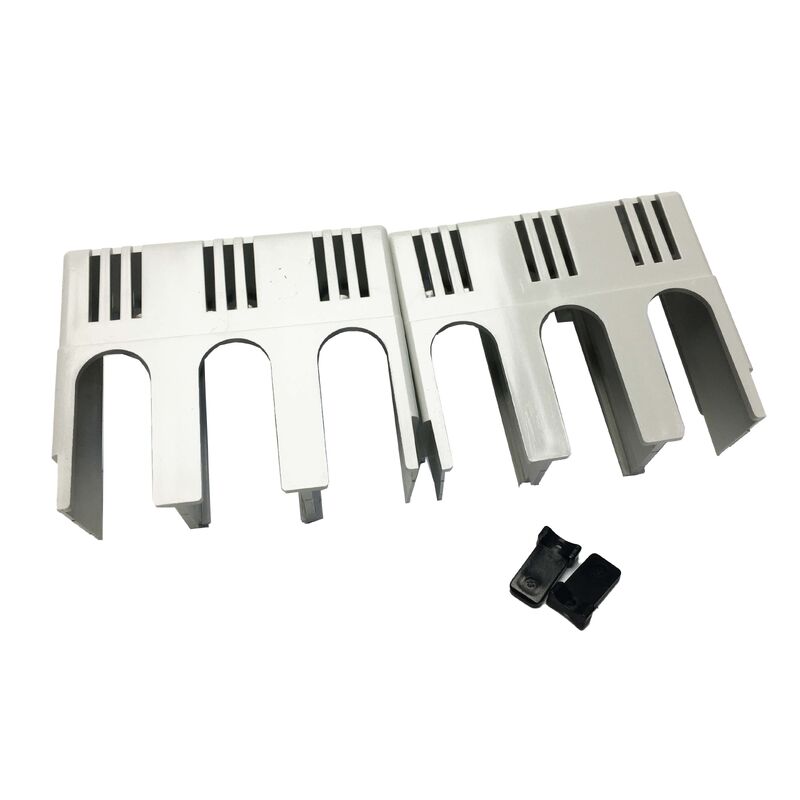

Mitsubishi TCL-05SV3 adalah penutup terminal besar yang dirancang untuk pemutus sirkuit case cetakan seri WS-V, kompatibel dengan konfigurasi 2-kutub dan 3-kutub dalam rentang frame 30A-63A. Setiap paket berisi dua penutup dan dua pelat penyegel untuk perlindungan terminal yang lengkap.
| Parameter | Nilai |
|---|---|
| Nomor Suku Cadang | TCL-05SV3 (TCL05SV3) |
| Fungsi | Penutup Terminal Besar |
| Seri yang Kompatibel | MCCB Seri Mitsubishi WS-V |
| Ukuran Frame | 30A - 63A |
| Kompatibilitas Kutub | 2-Kutub dan 3-Kutub |
| Isi | 2 × Penutup, 2 × Pelat Penyegel |
| Warna | Putih |
| Berat | 0,1 kg |
| Pemasangan | Snap-fit, tanpa alat |
TCL-05SV3 menawarkan kompatibilitas kutub ganda, menjadikannya pilihan serbaguna untuk pembuat panel listrik. Satu nomor suku cadang melayani instalasi pemutus sirkuit 2-kutub dan 3-kutub dalam rentang frame 30A-63A, mengurangi kebutuhan inventaris.
Desain snap-fit satu tindakan memungkinkan pemasangan cepat tanpa alat atau pengencang. Ini menghilangkan risiko menjatuhkan perangkat keras ke bagian bertegangan selama pemasangan dan memungkinkan pemasangan kembali segera jika secara tidak sengaja bergeser selama pekerjaan pemeliharaan.
Penutup terminal seperti TCL-05SV3 membantu memenuhi persyaratan perlindungan operator dan penutup bagian bertegangan di bawah standar termasuk IEC 61439 untuk rakitan sakelar dan peralatan kontrol tegangan rendah. Mereka mencegah kontak yang tidak disengaja dengan terminal bertegangan selama pekerjaan panel dan pemeliharaan.
Penutup TCL (besar) memberikan kedalaman lebih besar di area terminal dibandingkan dengan penutup TCS (kecil), mengakomodasi penampang konduktor yang lebih besar (10 mm² hingga 25 mm²) yang umum untuk pemutus berperingkat 30A-63A. Ini memastikan dudukan yang tepat tanpa gangguan dari tumpukan kabel.
Model NF: NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3-kutub)
Model NV: NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
TCL-05SV2 hanya kompatibel dengan konfigurasi 2-kutub, sedangkan TCL-05SV3 bekerja dengan pemutus 2-kutub dan 3-kutub dalam rentang frame 30A-63A.
Tidak. Mitsubishi menyatakan bahwa penutup terminal tidak dapat dipasang pada pemutus sirkuit yang dioperasikan secara elektrik (bermotor) karena geometri akses terminal yang tidak kompatibel.
Sebagai aksesori Mitsubishi bersertifikat, ini berkontribusi untuk memenuhi persyaratan perlindungan operator di bawah standar seperti IEC 61439 dan peraturan pengkabelan nasional yang relevan.
