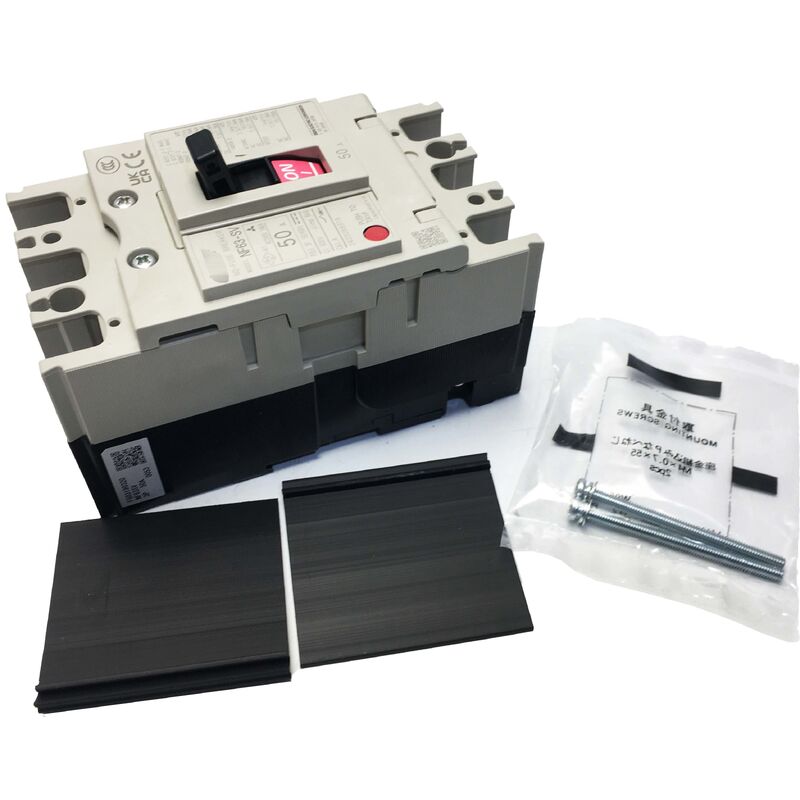

Pemutus Arus Mitsubishi NF63-SV 3P 50A
MCCB Kelas Standar Seri WS-V baru tersegel pabrik dengan peringkat 5A hingga 63A, operasi 600V AC/DC, dan kapasitas pemutusan 7,5kA pada 400V.
Tinjauan Produk
Mitsubishi NF63-SV adalah pemutus arus case moulded Kelas Standar dalam Seri WS-V, yang dirancang untuk aplikasi distribusi industri dan kontrol mesin. Unit 3 kutub, 50A ini menawarkan perlindungan yang andal dengan unit trip termal-magnet tetap dan kemampuan koneksi depan.
Spesifikasi Utama
| Keluarga Produk |
NF63-SV |
| Seri |
Seri WS-V - MCCB NF-S (Kelas Standar) |
| Rentang Arus Terukur |
5A hingga 63A |
| Tegangan Terukur |
600V AC / 250V DC |
| Kutub Tersedia |
2P, 3P, 4P |
| Kapasitas Pemutusan pada 400V |
7,5 kA (IEC 60947) |
| Kapasitas Pemutusan pada 200-230V |
15 kA (IEC 60947) |
| Unit Trip |
Termal-Magnet Tetap |
| Koneksi |
Lug kabel depan atau busbar |
| Standar |
IEC 60947-2 |
| Produsen |
Mitsubishi Electric |
Perbandingan Kelas Kinerja
Seri WS-V menawarkan tiga kelas kinerja untuk memenuhi persyaratan aplikasi:
- NF-C (Kelas Ekonomi): 5 kA pada 400V - Hemat biaya untuk instalasi dengan arus gangguan terbatas
- NF-S (Kelas Standar - Produk Ini): 7,5 kA pada 400V - Ideal untuk sebagian besar skenario distribusi industri
- NF-H (Kelas Kinerja Tinggi): 10 kA pada 400V - Untuk instalasi di dekat transformator berkapasitas tinggi
Fitur Perlindungan
Unit trip termal-magnet tetap memberikan perlindungan komprehensif:
- Elemen Termal: Perlindungan beban berlebih dengan karakteristik waktu terbalik untuk arus start motor
- Elemen Magnetik: Perlindungan hubung singkat seketika untuk interupsi arus gangguan
Operasi AC/DC
Diberi peringkat untuk layanan AC dan DC, membuatnya cocok untuk distribusi tiga fasa konvensional, sistem baterai, perlindungan bus DC di kabinet penggerak, instalasi surya, dan perlindungan output UPS.
Kompatibilitas Aksesori
Kompatibel dengan jajaran aksesori seri WS-V lengkap termasuk penutup terminal, kontak bantu, kontak alarm, koil trip shunt, dan pelepas tegangan bawah yang dirancang untuk grup rangka 30A-63A.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara NF63-SV, NF63-CV, dan NF63-HV?
Ketiganya berbagi rangka dan rentang arus yang sama, tetapi berbeda dalam kapasitas pemutusan: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA). NF63-SV kelas standar mencakup sebagian besar aplikasi industri.
Apakah bodi pemutus arus berubah di antara peringkat arus?
Tidak. NF63-SV menggunakan dimensi fisik yang sama di seluruh rentang arus 5A hingga 63A, dengan peringkat arus diatur oleh kalibrasi unit trip pabrik.
Apakah NF63-SV disertifikasi sesuai IEC 60947-2?
Ya. Pemutus arus diuji dan diberi peringkat sesuai IEC 60947-2 dengan kapasitas layanan Ics sama dengan 100% dari peringkat Icu pada 400V.
Bisakah NF63-SV digunakan pada sirkuit DC?
Ya. Diberi peringkat untuk operasi DC hingga 250V dengan kapasitas pemutusan 7,5 kA. Orientasi polaritas yang benar harus diperhatikan untuk aplikasi DC.
Bisakah aksesori dipasang di lapangan?
Ya. Sistem aksesori modular memungkinkan pemasangan di lapangan untuk trip shunt, kontak bantu, dan aksesori lainnya langsung ke bodi pemutus arus.
