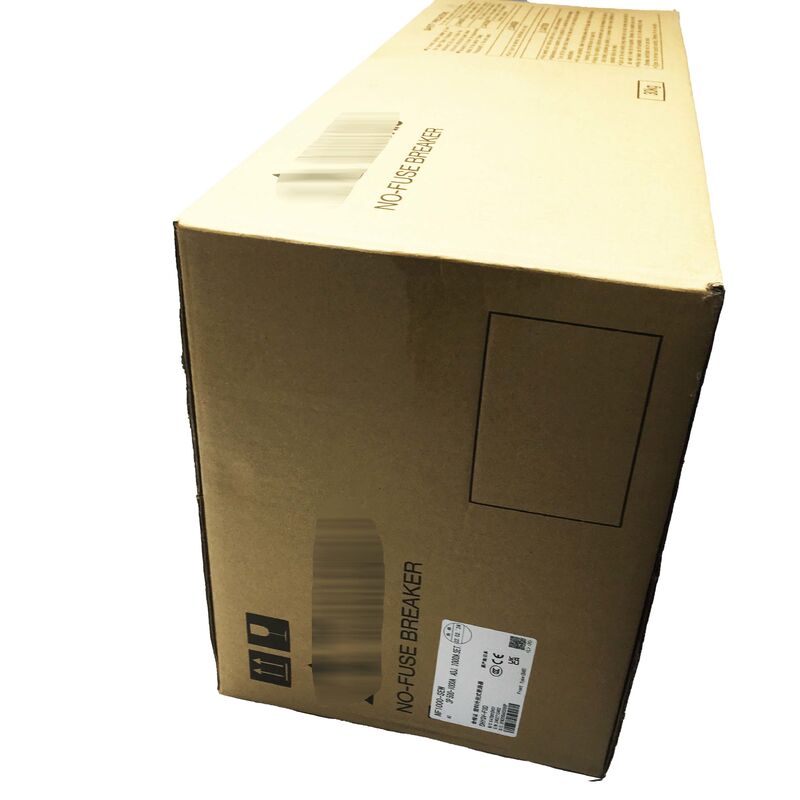

Mitsubishi NF1000-SEW.
Perjalanan Elektronik, 85kA pada 400V, 3-Pole & 4-Pole
Ringkasan Produk
Mitsubishi NF1000-SEW adalah pemutus sirkuit kotak cetakan kelas standar 1000A dari seri WS-V,dilengkapi dengan unit trip elektronik dan ditandai untuk gangguan sirkuit pendek hingga 85 kA pada 400VTingkat kinerja ini membuatnya ideal untuk distribusi utama masuk, pusat kontrol motor besar masuk, dan panel distribusi listrik industri di mana arus kesalahan prospektif tinggi diharapkan.
Spesifikasi Utama
| Parameter |
Nilai |
| Frame / arus nominal |
1000 A |
| Kelas |
NF-S - Standar |
| Tegangan nominal (AC) |
Hingga 690 VAC |
| Polandia |
3 kutub (3P) dan 4 kutub (4P) |
| Icu pada 200 / 230 VAC |
125 kA |
| Icu pada 380 / 400 / 415 / 440 VAC |
85 kA |
| Icu pada 500 VAC |
65 kA |
| Icu pada 690 VAC |
25 kA |
| Ics pada 380 / 400 / 415 / 440 VAC |
43 kA (50,6% Icu) |
| Unit Perjalanan |
Elektronik (negara padat, diatur) |
| Hubungan |
Pintu depan atau busbar |
| Dimensi (3P) |
210 mm * 406 mm * 190 mm |
| Berat (3P) |
230,5 kg |
| Kehidupan Listrik |
500 siklus pada arus nominal |
| Kehidupan Mekanis |
3,000 siklus |
| Standar |
IEC 60947-2 / EN 60947-2 |
| Peringkat IP |
IP20 |
Keuntungan dari Unit Perjalanan Elektronik
Unit trip elektronik menyediakan pengaturan perlindungan overcurrent yang dapat disesuaikan, memungkinkan insinyur untuk menyesuaikan karakteristik perlindungan untuk koordinasi selektif dengan perangkat hilir.Hal ini memungkinkan perlindungan diskriminatif di mana kesalahan pada sub-circuit trip hanya sub circuit breaker, meninggalkan distribusi utama tidak terpengaruh.
Kinerja Kapasitas Pemecahan Tinggi
Dengan kapasitas ICU 85 kA pada 400V, NF1000-SEW dapat mengganggu gangguan sirkuit pendek tiga fase yang parah dan tetap berfungsi.Perangkat ini memberikan margin yang substansial di atas rentang arus kesalahan industri yang khas, memastikan perlindungan yang dapat diandalkan untuk aplikasi utama yang masuk.
Instalasi Fisik
NF1000-SEW memiliki peringkat perlindungan IP20 dan membutuhkan dukungan mekanik yang tepat di lemari switchgear listrik tertutup.dirancang untuk pemasangan tetap dengan koneksi terminal depan untuk busbar atau kabel lug.
Pertanyaan yang Sering Diajukan
Pertanyaan 1: Apa perbedaan antara NF1000-SEW dan MCCB termal-magnetik tetap dengan nilai arus yang sama?
Perbedaan mendasar adalah unit trip. unit trip elektronik NF1000-SEW menyediakan pengaturan perlindungan overcurrent diatur untuk koordinasi dengan perangkat hilir,sementara unit termal-magnetik tetap memiliki kurva perjalanan yang ditentukan pabrik yang tidak dapat diubah.
P2: Apa perbedaan antara IC 85 kA dan IC 43 kA pada 400V?
Icu (kapasitas pemecahan akhir) adalah arus kesalahan maksimum yang dapat dihentikan oleh pemutus tanpa hancur.Ics (service breaking capacity) adalah tingkat arus kesalahan di mana pemutus diklasifikasikan untuk layanan berkelanjutan tanpa inspeksiNF1000-SEW dapat mengganggu hingga 85 kA tetapi harus diperiksa setelah setiap kesalahan di atas 43 kA.
T3: Apakah NF1000-SEW cocok untuk sistem 690V?
Ya, NF1000-SEW diresmikan untuk operasi AC hingga 690V. Namun, kapasitas pemecahan pada 690V berkurang menjadi 25 kA (Icu),jadi potensi kesalahan arus harus dikonfirmasi untuk berada dalam batas ini sebelum spesifikasi.
T4: Aksesoris opsional apa yang tersedia untuk NF1000-SEW?
Aksesoris yang tersedia termasuk shunt trip coil untuk remote electrical tripping, low-voltage releases, kontak bantu untuk remote status signaling, kontak alarm untuk fault indication,aksesori penggerak motor, dan penutup terminal belakang untuk koneksi busbar.
T5: Apakah pengaturan perjalanan elektronik pada NF1000-SEW dapat diubah di lapangan?
Ya, pengaturan unit trip elektronik dapat disesuaikan di lapangan menggunakan kontrol pengaturan perangkat.Perubahan pengaturan harus didokumentasikan sebagai bagian dari studi koordinasi perlindungan instalasi dan dilakukan oleh insinyur listrik yang berkualitas.
