| Tempat asal | Jepang |
| Nama merek | Omrom |
| Sertifikasi | CE ROHS |
| Nomor model | J7ARN-E9-24VDC |

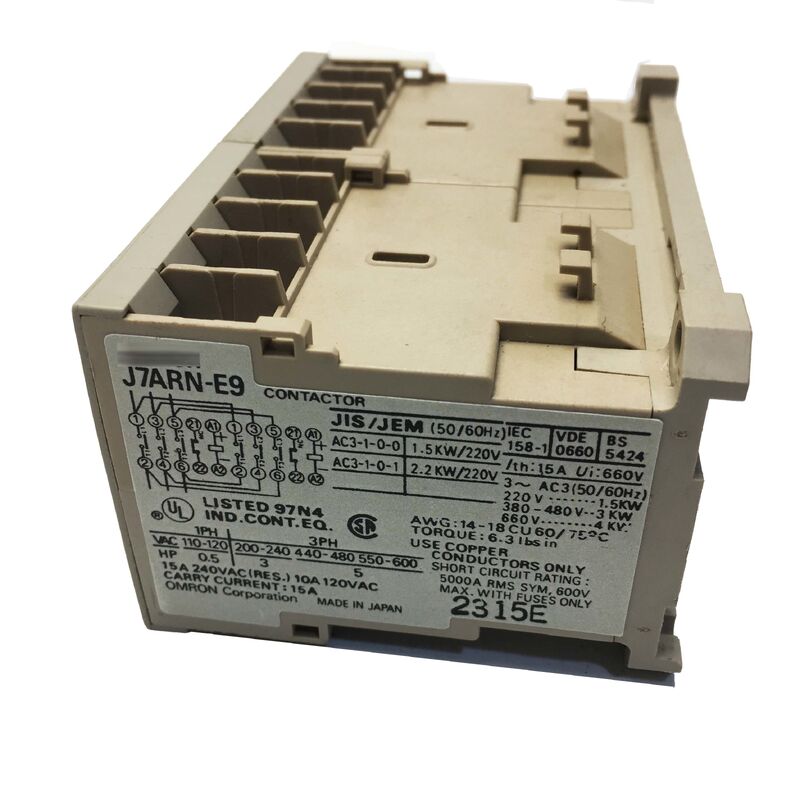

The Omron J7ARN-E9-24VDC adalah kontaktor magnetik reversibel kelas profesional yang dirancang untuk mengontrol motor tiga fasa dalam arah maju dan mundur. Unit terintegrasi ini menggabungkan dua kontaktor tiga kutub 9A dengan sistem interlock mekanis, memastikan operasi pembalikan motor yang aman dan andal dari sirkuit kontrol 24V DC.
| Nomor Suku Cadang | J7ARN-E9-24VDC |
| Tipe | Kontaktor Magnetik Reversibel (Maju/Mundur) |
| Arus Terukur (AC3) | 9 A |
| Rating Motor | 4 kW pada 380-400V |
| Tegangan Kumparan | 24V DC |
| Kutub | 3-Kutub |
| Interlock | Interlock Mekanis Terintegrasi |
| Konfigurasi | Ganda 3-kutub (maju + mundur) |
| Kategori Penggunaan | AC3 (beban motor) |
| Standar | IEC 60947-4-1 |
| Pasokan Kumparan | DC |
J7ARN-E9-24VDC memungkinkan pembalikan arah motor dengan menukar koneksi fasa melalui desain kontaktor gandanya. Interlock mekanis terintegrasi secara fisik mencegah kontaktor maju dan mundur menutup secara bersamaan, menghilangkan risiko korsleting antar fasa.
Rating AC3 9A secara khusus menangani persyaratan ketat untuk memulai dan menghentikan motor, termasuk menangani arus lonjakan tinggi (5-7 kali arus beban penuh) yang khas dari motor induksi sangkar tupai. Ini memastikan kinerja yang andal untuk motor hingga 4kW pada 400V tiga fasa.
Dirancang untuk integrasi yang mulus dengan sistem kontrol modern, kumparan 24V DC berinteraksi langsung dengan kartu output PLC dari produsen besar termasuk Siemens, Mitsubishi, Omron, Allen-Bradley, dan Schneider tanpa memerlukan relai perantara.
Interlock mekanis menyediakan lapisan keamanan perangkat keras yang berfungsi independen dari sinyal kontrol. Ini secara fisik mencegah kedua kontaktor menutup secara bersamaan, melindungi dari kegagalan PLC, kesalahan pengkabelan, atau kesalahan perangkat lunak yang dapat menyebabkan korsleting antar fasa yang berbahaya.
Ya. Waktu mati minimum 15ms direkomendasikan antara perintah maju-mati dan mundur-aktif untuk memastikan pembukaan kontak dan pemadaman busur yang tepat. Dalam praktiknya, program PLC harus menerapkan penundaan 50-100ms untuk memperhitungkan peluruhan magnetik dan waktu respons mekanis.
J7ARN-E9-24VDC diberi peringkat untuk motor tiga fasa hingga 4kW pada 380-400V. Untuk sistem 230V, rating motor maksimum adalah sekitar 2.2kW karena batasan arus AC3 9A yang sama.
Ya. Untuk perlindungan motor yang lengkap, relai beban berlebih termal harus dipasang secara seri dengan sirkuit kontrol kumparan kontaktor. Relai harus diberi ukuran sesuai dengan arus beban penuh motor pada pelat nama, bukan rating 9A kontaktor.
