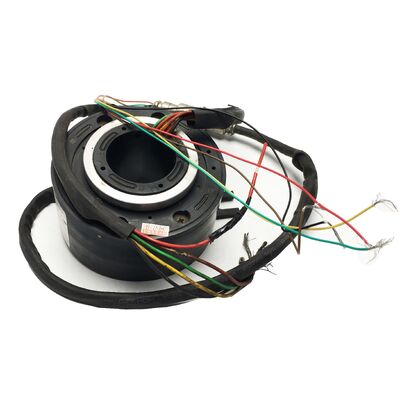

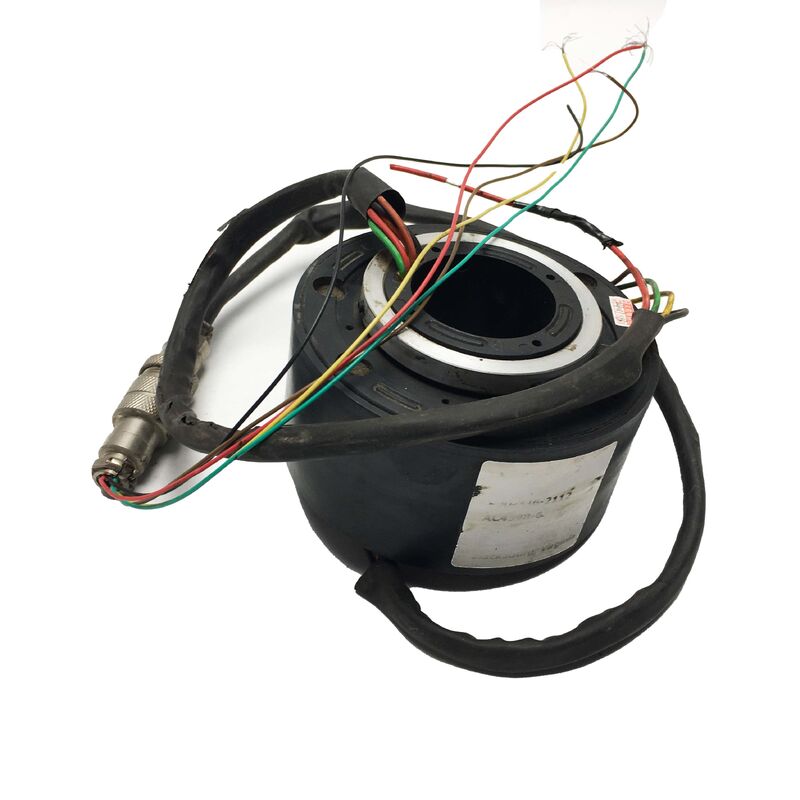

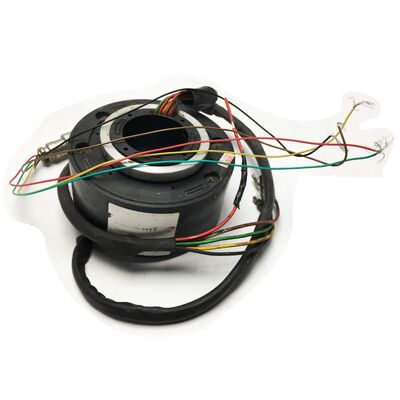

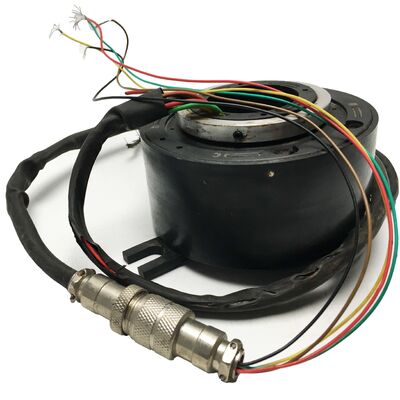

Moog 800-336-2112 Koil Ring Assembly.
Digunakan, 1.5 "Bore, 10A per Sirkuit, Fiber Brush, Sampai 250 RPM
Ringkasan Produk
Daftar ini adalah untuk digunakan Moog 800-336-2112 kumparan ring kumparan - melalui-bor slip ring dari seri AC4598,salah satu platform slip ring industri yang paling banyak digunakan yang diproduksi oleh Moog Components Group (sebelumnya Litton Poly-Scientific)Unit telah dikeluarkan dari layanan sebelumnya dan ditawarkan sebagai surplus yang diuji atau saham pertukaran.
Perangkat ini melewati sirkuit daya dan sinyal melalui antarmuka berputar terus menerus melalui lubang pusat 1,5 inci, memungkinkan saluran hidrolik, tabung pneumatik,atau poros konsentris untuk melewati pusat sementara koneksi listrik berputar bebas tanpa memutar atau menumpuk tegangan mekanis.
Spesifikasi Utama
| Nomor Bagian |
800-336-2112 |
| Keluarga produk |
Seri AC4598 |
| Diameter melalui lubang |
1.5 inci (38.1 mm) |
| Arus per sirkuit |
10 A |
| Nomor tegangan |
Hingga 600 VAC |
| Pilihan Sirkuit |
6, 12, 18, atau 24 sirkuit |
| Kecepatan maksimum (standar) |
250 rpm terus menerus |
| Teknologi Kontak |
Sikat Serat |
| Pengukur Wire Lead |
16 AWG |
| Panjang kawat timah (standar) |
12 inci |
| Pemasangan |
Pengikat kerah standar; flange opsional |
| Diameter luar (Flang Opsi) |
5 inci (127 mm) |
| Penyegelan |
Segel percikan (tahan debu dan kelembaban) |
| Kompatibilitas Sinyal |
Protokol bus data analog, digital |
| Produsen |
Grup Moog Components |
| Negara Asal |
Amerika Serikat |
Fungsi Ring Slip Through-Bore
Sebuah slip ring mentransfer daya listrik dan sinyal melalui antarmuka berputar tanpa batas sudut.yang berfungsi sebagai jalur untuk saluran tekanan hidrolik, pipa pasokan pneumatik, atau poros konsentris yang harus melewati tanpa koneksi listrik.
Desain ini menghilangkan kebutuhan untuk memutar kabel yang menumpuk kelelahan dan akhirnya pecah, menggantikannya dengan kontak listrik yang digulung yang dirancang untuk jutaan putaran.
Teknologi Kontak Fiber Brush
Sistem kontak sikat serat menggunakan bundel serat konduktif secara individual yang naik ke permukaan cincin berputar, menciptakan beberapa titik kontak secara bersamaan.Desain ini memberikan beberapa keuntungan utama:
- Kehidupan layanan yang diperpanjang dengan keausan mekanis yang rendah
- Kebisingan listrik minimum untuk transmisi sinyal bersih
- Tidak ada persyaratan pelumasan
- Hampir tidak ada produksi limbah keausan
- Resistensi kontak yang konsisten selama masa pakai
Konfigurasi Sirkuit & Varian X-Suffix
Platform AC4598 dikirim dalam konfigurasi standar 6, 12, 18, dan 24 sirkuit, masing-masing pada 10 ampere. Varian X-sufiks (459806X028, 459812X142, dll) mengkodekan jumlah sirkuit tertentu, konfigurasi timbal,pengaturan pemasangan, penyegelan, dan panjang timbal.
Ketika mengganti unit yang ada, pencocokan lengkap X-suffix memastikan kompatibilitas dengan kabel asli dan konfigurasi pemasangan.
Aplikasi Industri
AC4598/800-336-2112 melayani berbagai peralatan berputar industri termasuk:
- Tabel indeks berputar
- Rel kabel untuk kendaraan industri
- Pemasok posisi
- Mesin pengemasan dengan carousel berputar
- Sistem palletisasi dengan platform berputar
- Pusat pemesinan tipe menara
- Peralatan kontrol proses dengan sensor berputar
Manfaat dari Unit yang Digunakan
Unit Moog AC4598 bekas menawarkan solusi hemat biaya untuk memulihkan atau meningkatkan sistem tanpa waktu atau biaya pesanan OEM baru.Desain yang kuat dan teknologi sikat serat memberikan sisa umur layanan yang substansial bahkan setelah penggunaan sebelumnya yang diperpanjang ketika dioperasikan dalam spesifikasi.
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan antara nomor bagian 800-336-2112 dan AC4598?
AC4598 adalah sebutan keluarga produk Moog untuk platform cincin slip melalui lubang ini. 800-336-2112 adalah nomor bagian Moog Components Group untuk keluarga produk yang sama.Keduanya mengacu pada 1 yang sama.5 inci lubang, 10A serat sikat slip cincin seri.
T2: Berapa banyak sirkuit yang didukung 800-336-2112 dan berapa arus dan tegangan maksimum?
AC4598/800-336-2112 mendukung 6, 12, 18, atau 24 sirkuit, masing-masing diberi rating untuk 10 ampere.atau sinyal data digital.
T3: Apakah teknologi sikat serat membutuhkan perawatan atau pelumasan?
Tidak. teknologi kontak sikat serat tidak memerlukan pelumasan, yang merupakan salah satu keuntungan desain utama dibandingkan cincin slip sikat kawat logam konvensional.Pemeliharaan terbatas pada pemeriksaan berkala dari rangkaian kontak dan kondisi kawat timah.
T4: Bisakah saluran hidrolik atau tabung pneumatik melewati lubang 1,5 inci saat cincin slip beroperasi?
Ya, ini adalah tujuan dari desain lubang tembus, lubang 1,5 inci yang tidak terhalang memungkinkan saluran tekanan hidrolik, pipa pasokan pneumatik,atau poros mekanik konsentris untuk melewati pusat perakitan sementara slip ring berputar secara independen di sekitarnya.
T5: Bagaimana 800-336-2112 yang digunakan harus dievaluasi sebelum dipasang?
Memeriksa kawat timah untuk kerusakan isolasi, memeriksa permukaan dalam lubang melalui untuk fretting atau scoring, memutar perakitan dengan tangan untuk memeriksa kelancaran bantalan,dan mengukur resistensi kontak pada setiap sirkuitSebuah uji bench yang menghubungkan beban yang diketahui ke setiap sirkuit saat memutar perakitan memberikan validasi yang paling dapat diandalkan.
